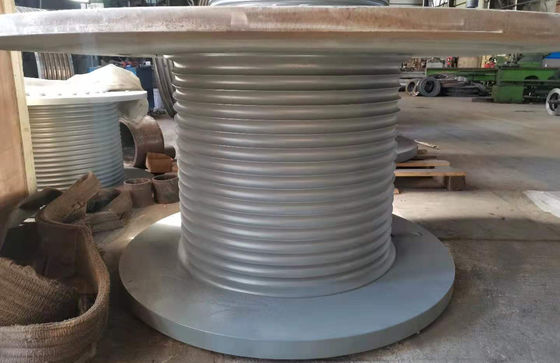

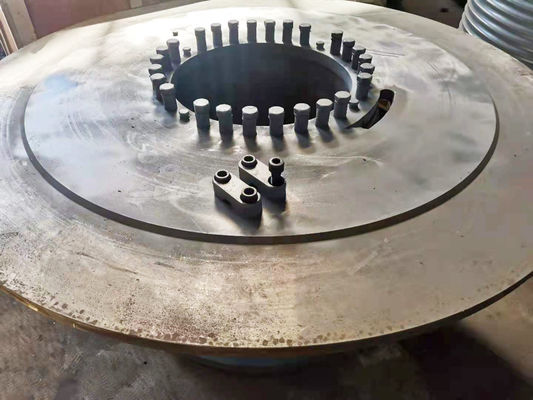

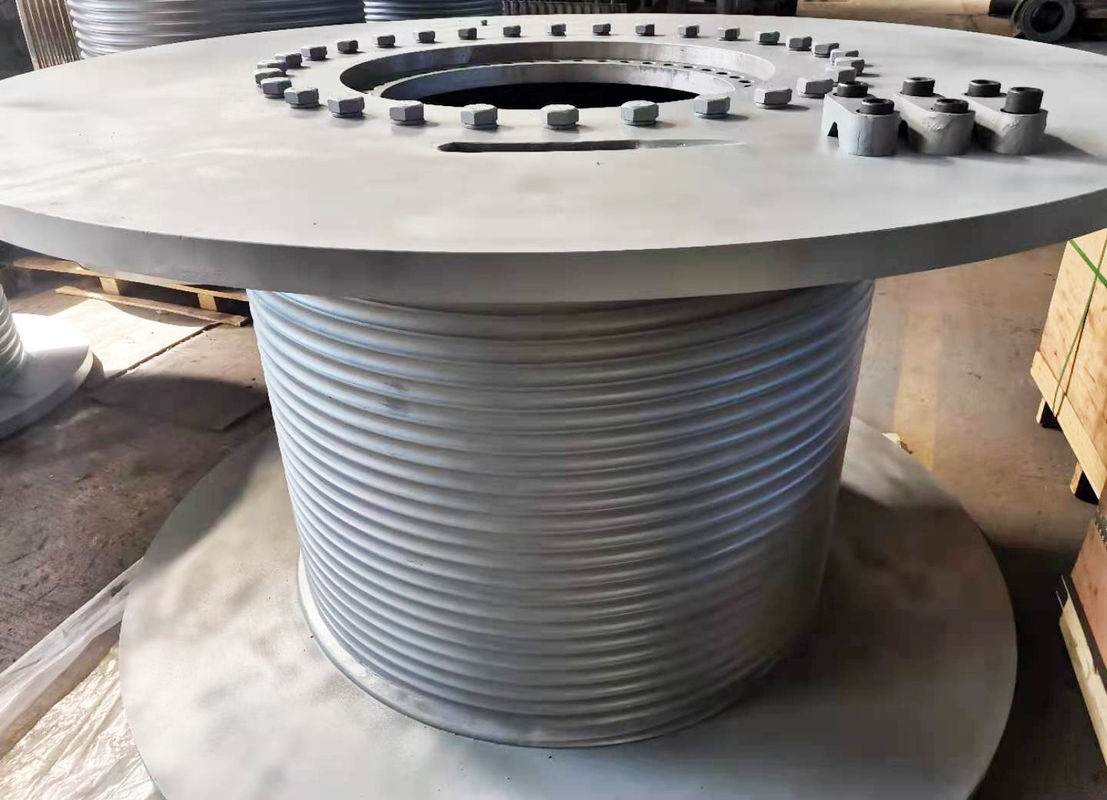

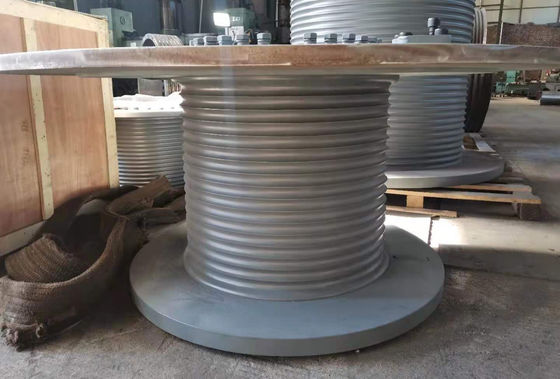

34 মিমি খাঁজযুক্ত কেবল ড্রাম

প্লেইন কার্বন ইস্পাত Lebus খাঁজ 34mm দড়ি উইঞ্চ ড্রাম

তারের দড়ি উইঞ্চ ড্রাম ডিজাইনের পরামিতি

1. ড্রাম ব্যাস

2. flanges মধ্যে প্রস্থ

3. তারের দড়ি বা তারের ব্যাস

4. তারের দড়ির ঘূর্ণন দিক: বাম এবং ডান

7. ড্রাম এর উপাদান

8. ফ্ল্যাঞ্জের ব্যাস

9. তারের দড়ির সর্বাধিক কাজের লোড

10. তারের দড়ি/তারের সর্বোচ্চ ক্ষমতা

11. ড্রামের অবস্থান কোণ এবং স্থির কপিকল

12. দড়ি এন্ট্রি মোড

13. যদি সম্ভব হয়, বিস্তারিত ড্রাম অঙ্কন প্রদান করুন:

দ্রষ্টব্য: ড্রামটি ইন্টিগ্রাল টাইপ এবং স্প্লিট টাইপের মধ্যে বিভক্ত, ইন্টিগ্রাল প্রয়োজন অঙ্কন প্রক্রিয়াকরণ।

বিভক্ত করার জন্য ভিতরের ব্যাস, বাইরের ব্যাস, দৈর্ঘ্য, তারের দড়ির ব্যাস, দড়ির খাঁজের দিক (বাম বা ডান) প্রয়োজন

খাঁজ এর বৈশিষ্ট্য

1. প্রতিটি স্তরে তারের দড়ি স্পুলিংকে সুশৃঙ্খল এবং অভিন্ন শক্তি তৈরি করতে বিশেষভাবে খাঁজ রয়েছে।

2. এটা ড্রাম উপর আরোপিত দড়ি যে সঠিক বল গণনা করা যেতে পারে.

3. স্পুলিং সম্পূর্ণ নিয়ন্ত্রণে, যা উপরের স্তরগুলি দ্বারা নীচের স্তরগুলিকে চূর্ণ বা চিমটি করা প্রতিরোধ করে

4. খাঁজের সাথে, ড্রামের অবিচ্ছিন্ন খাঁজটি ফ্ল্যাঞ্জের সমান্তরাল থাকে, প্রতিটি রেভেলিউশনে দুটি ক্রসওভার পয়েন্ট ছাড়া যেখানে খাঁজটি প্রতিটি পিচের জন্য আন্দোলনের একটি টান পিচ দেওয়ার জন্য ড্রামের অর্ধেক পিচ জুড়ে চলে যায়।

অঙ্কন এর রূপরেখা কাঠামো

প্রযুক্তিগত পরামিতি

প্রসেসিং টেকনিক
