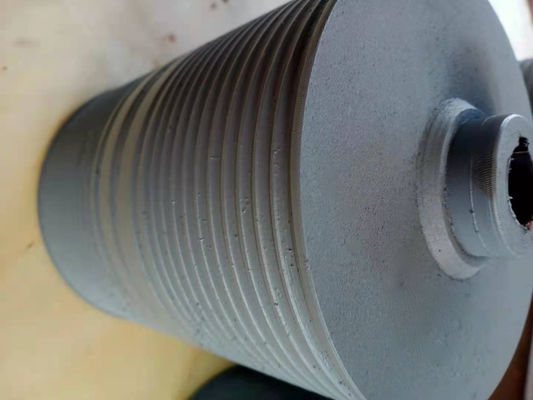

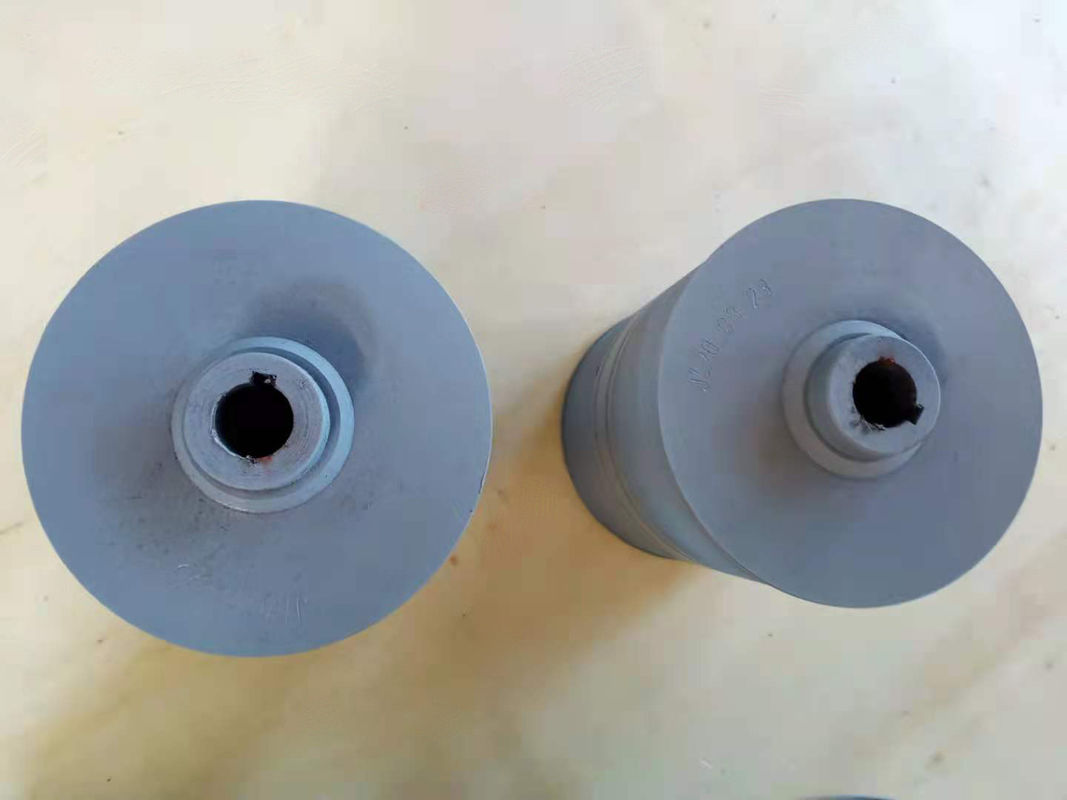

টাওয়ার উত্তোলনের জন্য কার্বন ইস্পাত তারের দড়ি ড্রাম ডাবল গ্রুভড উইঞ্চ ড্রাম
গ্রুভড উইঞ্চ ড্রাম ভূমিকা
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° সে থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
গ্রুভড উইঞ্চ ড্রামটিপ্রযুক্তিগত পরামিতি
| না: |
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রাম দৈর্ঘ্য(মিমি) |
| 1 |
৩~৮ |
3~10 |
বামহাতে, ডানহাতে |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
Lebus খাঁজ পরিষেবা শর্তাবলী
1. ড্রামের ফ্ল্যাঞ্জগুলি ড্রামের প্রাচীরের সাথে লম্ব হতে হবে যেকোন পরিস্থিতিতে, এমনকি লোডের নিচেও।
2. স্পুলিংয়ের প্রক্রিয়ায় দড়িটিকে অবশ্যই টানতে রাখতে হবে যাতে দড়িটি খাঁজ দেওয়ালের সাথে চূর্ণ হয়ে যায়।যখন স্পুলিং এই শর্তটি পূরণ করতে পারে না, তখন একটি প্রেস রোলার ব্যবহার করা হবে৷ এটি সাধারণত সুপারিশ করা হয় যে দড়ির টান কমপক্ষে 2% ভাঙ্গা উত্তেজনা বা 10% কাজের লোড হওয়া উচিত৷
3. ফ্লিট অ্যাঙ্গেল রেঞ্জ সাধারণত 1.5 ডিগ্রীর বেশি এবং 0.25 ডিগ্রীর কম না হওয়া উচিত।
4. যখন ড্রাম থেকে তারের দড়িটি শেভের চারপাশে চলে যায়, তখন শেভের কেন্দ্রটি ড্রামের কেন্দ্রের উপরে হওয়া উচিত।
5. দড়ি বৃত্তাকার রাখা আবশ্যক, আলগা না, এমনকি সর্বোচ্চ লোড অধীনে.
6. দড়ি বিরোধী ঘূর্ণন গঠন হতে হবে.
অনুগ্রহ করে বিভিন্ন লোডের অধীনে দড়ি ব্যাসের পরিবর্তন পরিমাপ করুন

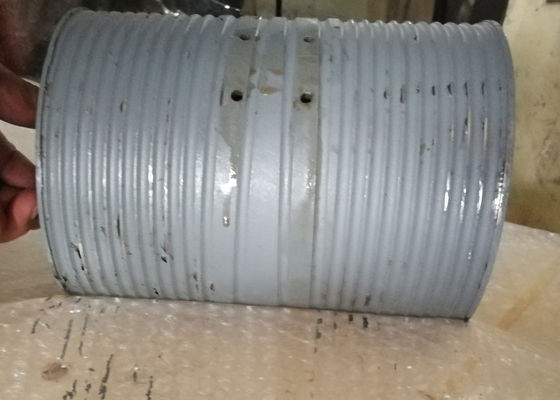

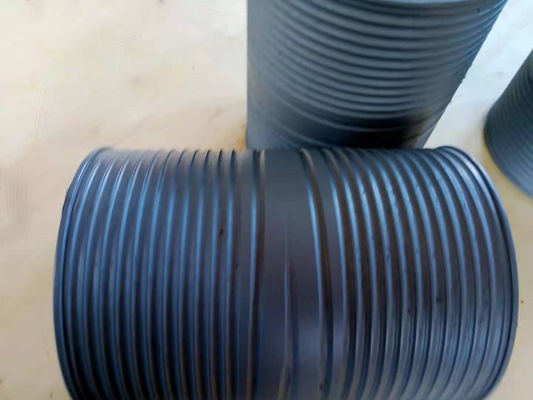

গ্রুভড উইঞ্চ ড্রাম গঠন
খাঁজ ড্রামগঠন:ড্রাম কোর, ফ্ল্যাঞ্জস, খাদ, ইত্যাদি
প্রসেসিং: দড়ির ড্রামের সাথে খাঁজগুলি সরাসরি কাটা হয়। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, এলবিএস খাঁজটি সরাসরি ড্রামের শরীরে কাটা হয়, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, ফ্ল্যাঞ্জগুলি হয় ঢালাই করা হয় বা স্ক্রু-বোল্ট করা হয়।খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।
পণ্যের আবেদন:
1. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ
2. ইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ
3. তেল ক্ষেত্র শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
4. বিল্ডিং যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস
5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-টালিং উইঞ্চ, সিঙ্কিং উইঞ্চ ইত্যাদি
6. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ
