পণ্যের বিবরণ:
প্রদান:
|

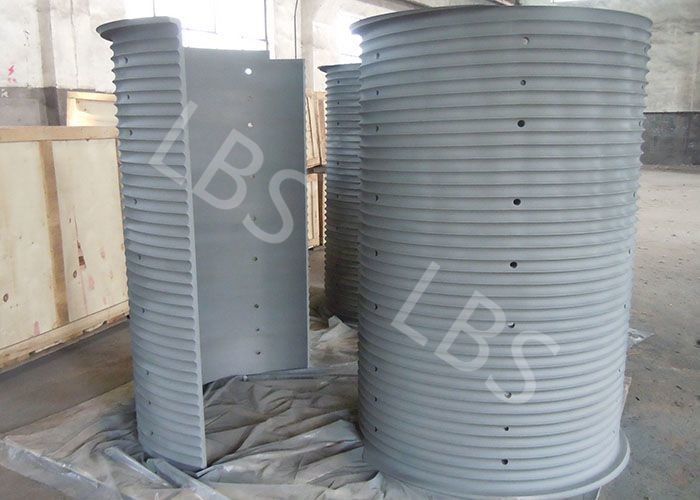

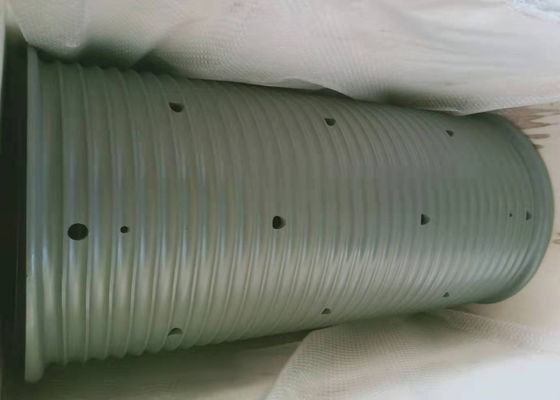

পণ্যের নাম: | খাঁজকাটা ইস্পাত ড্রাম হাতা | উপাদান: | Q235/Q355B/Q355D/Q355E |
---|---|---|---|
খাঁজ টাইপ: | লেবাস গ্রুভস | সারফেস ট্রিটমেন্ট: | জিঙ্ক রিচ প্রাইমার স্প্রে করুন |
পৃষ্ঠের রঙ: | ধূসর | সংযোগ টাইপ: | ঢালাই বা বোল্টেড |
দড়ির দিয়া: | 4~80 মিমি | স্তর: | 2~20 স্তর |
ব্যবহার করুন: | সমাবেশ উইঞ্চ | গ্রুভিং মেশিনিং: | সিএনসি মেশিনিং |
বিশেষভাবে তুলে ধরা: | লেবাস গ্রুভ হাতা,12 মিমি লেবাস খাঁজ |
বাইরের তারের দড়ি স্ট্যাটিক টান: 10KN;
বাইরের তারের দড়ি গতি: ≥ 1.00m/s;
দড়ি ক্ষমতা: 450 মি;
তারের দড়ি ব্যাস: 12 মিমি;
ড্রাম ব্যাস: 220 মিমি;
ড্রাম প্রস্থ: 307 মিমি;
মোটর মডেল: YBJ-11.4;
মোটর শক্তি: 11.4KW;
মোটর গতি: 1470r/মিনিট;
মোট গতি অনুপাত: 41;
উইঞ্চ ওজন: 578 কেজি;
মোটর সহ;
মাত্রা: 1073×766×727 মিমি;
ফ্লেমপ্রুফ ম্যাগনেটিক স্টার্টার: QBZ-80/1140/660;
ফ্লেমপ্রুফ কন্ট্রোল বোতাম: LA81-3।
ড্রাম উইঞ্চের সবচেয়ে গুরুত্বপূর্ণ অংশগুলির মধ্যে একটি
এলবিএস ড্রাম বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য এক ধরণের খাঁজ।ড্রামে এই দড়ির খাঁজের কারণে
বেশিরভাগ পরিধির অংশটি ফ্ল্যাঞ্জের শেষ মুখের সমান্তরাল রাখা হয়, শুধুমাত্র একটি খুব ছোট বিভাগে এবং ফ্ল্যাঞ্জের শেষ মুখের ছেদ,
যাইহোক, বাঁক একটি ঘটনা আছে, এটি "ভাঁজ দড়ি খাঁজ" নামকরণ করা হয়.
বছরের পর বছর ব্যবহারিক ব্যবহার প্রমাণ করেছে যে বিশেষ দড়ির খাঁজ কাঠামো সহ এই ধরণের ড্রাম বহু-স্তর ঘুরানোর দড়ির অসুবিধা ভালভাবে সমাধান করতে পারে।
ডাবল ফোল্ডিং ক্যাবল গ্রুভ সিস্টেম নিশ্চিত করে যে ড্রামের মাল্টি-লেয়ার ওয়াইন্ডিং তারের দড়িটি সম্পূর্ণ মসৃণভাবে ড্রামের মধ্যে টানা এবং বের করে দেওয়া হয়েছে
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার রোপ স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
হাতার উপকরণ: নিম্ন-কার্বন ইস্পাত 20#,16Mn,Q235B,Q355B/D/E
না: | তারের ব্যাস(মিমি): | ঘূর্ণন দিক | প্রধান ড্রাম ব্যাস(মিমি) |
প্রধান ড্রাম দৈর্ঘ্য (মিমি) | আবেদন |
1 | 8 10 13 | বামহাতে, ডানহাতে | 430 | 763 | তেল ওয়ার্কওভার রিগ উইঞ্চ, টোয়িং উইঞ্চ টাওয়ার কপিকল |
2 | 13 18 20 | বামহাতে, ডানহাতে | 623 | 1144 | ইঞ্জিনিয়ারিং উইঞ্চ, লিফটিং উইঞ্চ, ক্রলার ক্রেন |
3 | 22 25 26 | বামহাতে, ডানহাতে | 730 | 1220 | তেল ওয়ার্কওভার রিগ, লগিং উইঞ্চ |
4 | 18 22 32 | বামহাতে, ডানহাতে | 670 | 1240 | ড্রিলিং রিগ উইঞ্চ, আঁকা |
5 | 28 32 36 40 | বামহাতে, ডানহাতে | 560 | 630 | ঘোরানো ড্রিলিং রিগ উইঞ্চ, উত্তোলন সরঞ্জাম |
6 | 26 28 32 45 | বামহাতে, ডানহাতে | 760 1146 | 1970 1765 | অফশোর ক্রেন, সামুদ্রিক ক্রেন, মুরিং উইঞ্চ |
ইন্টিগ্রাল রোপ গ্রুভ ড্রাম: খাঁজ সহ দড়ির ড্রামগুলি সরাসরি তাদের মধ্যে কাটা হয় (বোল্ট করা বা ঝালাই করা ফ্ল্যাঞ্জ সহ বা ছাড়াই, প্রয়োজন অনুসারে)। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, এলবিএস খাঁজটি সরাসরি ড্রামের শরীরে কাটা হয়, flanges হয় ঢালাই বা স্ক্রু-বোল্ট করা হয়.খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।
সাধারণ নন-গ্রুভড (মসৃণ) ড্রাম এবং সর্পিল গ্রুভড ড্রামের সাথে তুলনা করে, গ্রুভড স্টিল ড্রাম স্লিভের মাল্টি-লেয়ার স্টিলের তারের দড়ির ঝরঝরে ঘুরতে সুস্পষ্ট সুবিধা রয়েছে।পাউন্ড ডবল ফোল্ড দড়ির খাঁজ স্টিলের তারের দড়ির ঘোরাকে আরও মসৃণ করে তোলে এবং স্তরগুলির মধ্যে লোড সমানভাবে বিতরণ করা হয়, স্টিলের তারের দড়ি বিন্যাসের প্রক্রিয়ায় অনিয়মিত, উচ্ছৃঙ্খল বায়ু এবং দড়ি কামড়ানো হ্রাস করে, স্টিলের তারের দড়ির ক্ষতি হ্রাস করে, দীর্ঘায়িত করে। ইস্পাত তারের দড়ির পরিষেবা জীবন, সরঞ্জাম পরিচালনার সুরক্ষা উন্নত করে এবং বিশৃঙ্খল দড়ি প্রতিস্থাপনের কারণে যান্ত্রিক সরঞ্জামের শাটডাউন সময় এড়ায়।
