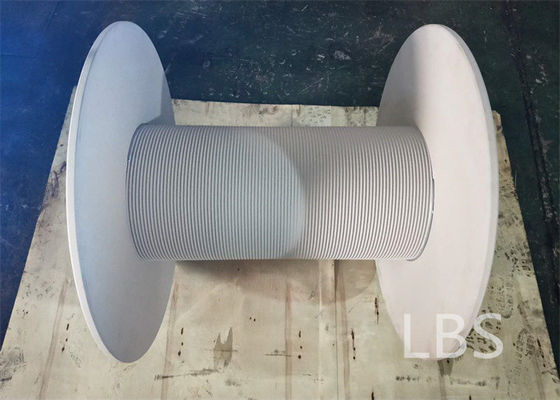

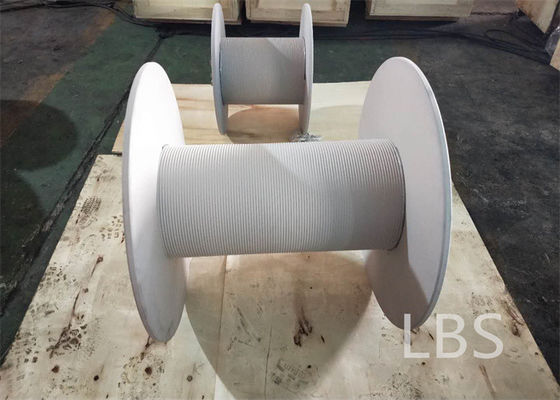

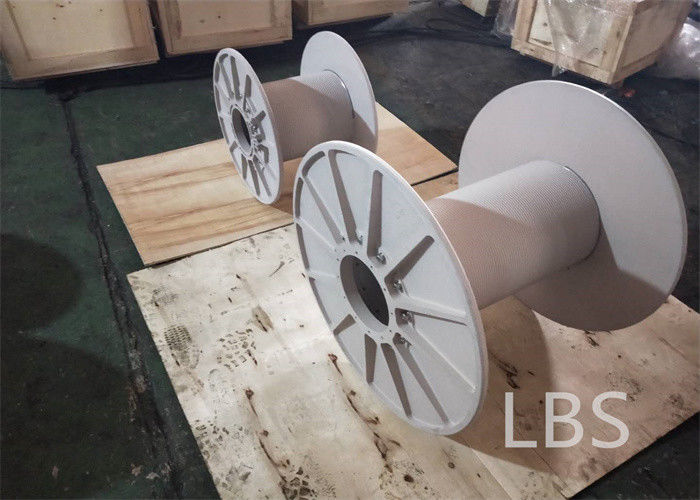

নির্মাণ ও খনির ইকুইপেন্ট অ্যালয় স্টিল ওয়্যার রোপ লেবাস গ্রুভড উইঞ্চ ড্রাম
ওভারভিউ
আমাদের কোম্পানি দ্বারা বিকশিত Lebus তারের খাঁজ উইঞ্চ নিম্নলিখিত সমস্যার সমাধান করে:
1. ইস্পাত তারের দড়ি উচ্ছৃঙ্খল দড়ি ছাড়া একাধিক স্তরে আবৃত করা যেতে পারে;
2. তারের দড়ি ঘুরানোর গতি সীমাবদ্ধ নয়;
3. লোড সমানভাবে তারের দড়ি মধ্যে বিতরণ করা হয়;
4. লোড অবস্থার অধীনে, কোন দড়ি কামড় বা তারের দড়ি মধ্যে দড়ি এড়িয়ে যাওয়া;
5. তারের দড়ি ক্ষতি কমাতে এবং নিরাপত্তা উন্নত;
6. তারের দড়ি প্রতিস্থাপনের ডাউনটাইম হ্রাস করুন, কাজের দক্ষতা ব্যাপকভাবে উন্নত করুন।
বিপুল সংখ্যক ডেটা শীট ব্যবহার করার পরে: তারের দড়ির পরিষেবা জীবন 500% এর বেশি দীর্ঘায়িত করুন
আবেদনের পরিসর
অফশোর প্ল্যাটফর্ম, পেট্রোলিয়াম যন্ত্রপাতি, জল সংরক্ষণ যন্ত্রপাতি, বন্দর যন্ত্রপাতি, বড় প্রকৌশল যন্ত্রপাতি উত্তোলন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্য পরিচিতি
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
গঠন প্রকার
খাঁজ সহ উইঞ্চ ড্রামের প্রধানত নিম্নলিখিত তিন ধরণের কাঠামো রয়েছে
1, splicing টাইপ.এই কাঠামোতে, দড়ির খাঁজ বডিটি প্রথমে টাইলের 4 টুকরোতে তৈরি করা হয় এবং তারপর 4 টুকরো টালির খাঁজ এবং হালকা ড্রাম বডিকে একত্রিত করে ঢালাই করা হয়।
2, অবিচ্ছেদ্য, দড়ি খাঁজ সরাসরি ড্রাম শরীরের উপর অবস্থিত, দড়ি খাঁজ এবং এক হিসাবে ড্রাম শরীরের.
3. প্লাগ ওয়েল্ডিং টাইপ, একটি সিলিন্ডার বডিতে দড়ির খাঁজ তৈরি করুন এবং তারপর টাইলসের 2 টুকরো করে কেটে নিন এবং ড্রাম বডিতে প্লাগ ওয়েল্ডিং করুন।
পণ্যের তথ্য
| টিতার নাম |
নির্মাণ ও খনির ইকুইপেন্ট অ্যালয় স্টিল ওয়্যার রোপ লেবাস গ্রুভড উইঞ্চ ড্রাম |
| উত্তোলনের গতি |
0.95-1.27 মি/সেকেন্ড |
| গতি ঘোরান |
720-960 r/min |
| দড়ি ব্যাস |
3-30 মিমি |
| স্লিং টাইপ |
তার |
| দিক ঘূর্ণন |
বাম বা ডান |
| আবেদন |
উত্তোলন |
| প্যারামিটার |
ডিজাইন করা যেতে পারে |
| আবেদন |
খনির, তেল তুরপুন, বা কয়লা খনি |
| ড্রাম ব্যাস |
900 মিমি |
| ড্রাম প্রস্থ |
600 মিমি |
টিপ্রযুক্তিগত পরামিতি
| না: |
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রামদৈর্ঘ্য(মিমি) |
| 1 |
৩~৮ |
3~10 |
বামহাতে, ডানহাতে |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
Lebus খাঁজ পরিষেবা শর্তাবলী
1. ড্রামের ফ্ল্যাঞ্জগুলি ড্রামের প্রাচীরের সাথে লম্ব হতে হবে যে কোনও পরিস্থিতিতে, এমনকি লোডের নীচেও৷
2. স্পুলিংয়ের প্রক্রিয়ায় দড়িটিকে অবশ্যই টানতে রাখতে হবে যাতে দড়িটি খাঁজ দেওয়ালের সাথে চূর্ণ হয়ে যায়।যখন স্পুলিং এই শর্তটি পূরণ করতে পারে না, তখন একটি প্রেস রোলার ব্যবহার করা হবে৷ এটি সাধারণত সুপারিশ করা হয় যে দড়ির টান কমপক্ষে 2% ভাঙ্গা উত্তেজনা বা 10% কাজের লোড হওয়া উচিত৷
3. ফ্লিট অ্যাঙ্গেল রেঞ্জ সাধারণত 1.5 ডিগ্রীর বেশি এবং 0.25 ডিগ্রীর কম না হওয়া উচিত।
4. যখন ড্রাম থেকে তারের দড়িটি শেভের চারপাশে যায়, তখন শেভের কেন্দ্রটি ড্রামের কেন্দ্রের উপরে হওয়া উচিত।
5. দড়ি বৃত্তাকার রাখা আবশ্যক, আলগা না, এমনকি সর্বোচ্চ লোড অধীনে.
6. দড়ি বিরোধী ঘূর্ণন গঠন হতে হবে.
অনুগ্রহ করে বিভিন্ন লোডের অধীনে দড়ি ব্যাসের পরিবর্তন পরিমাপ করুন
