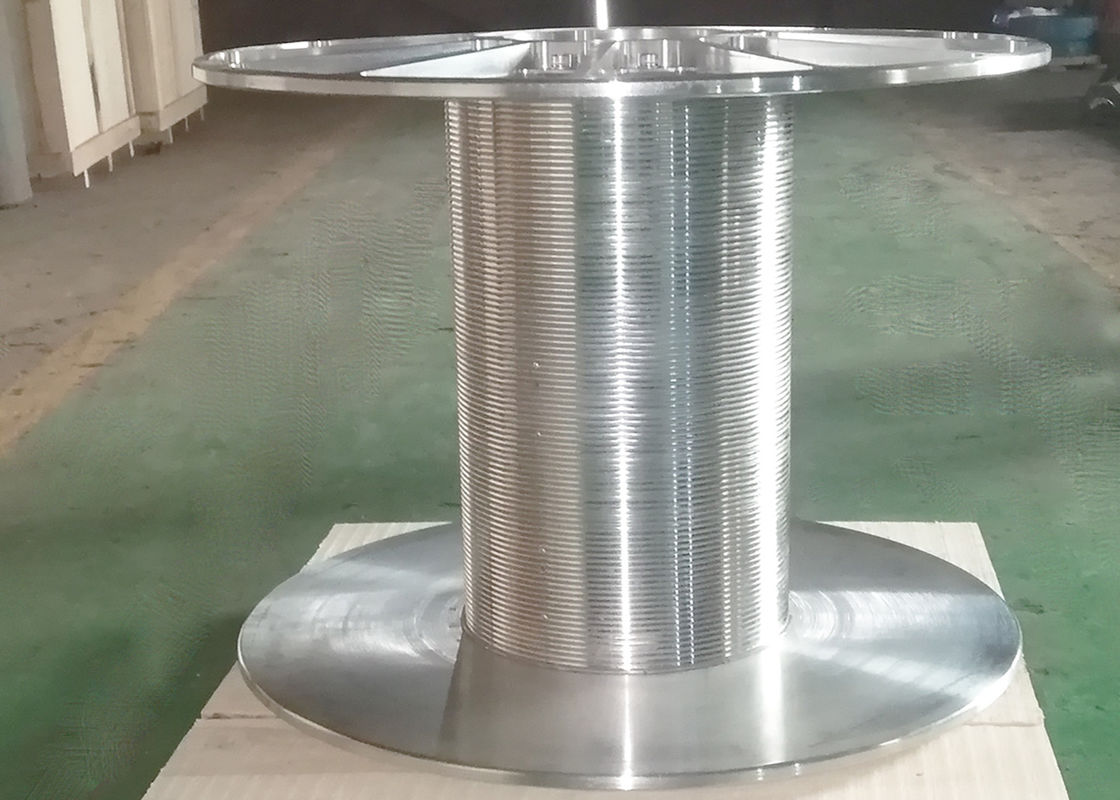

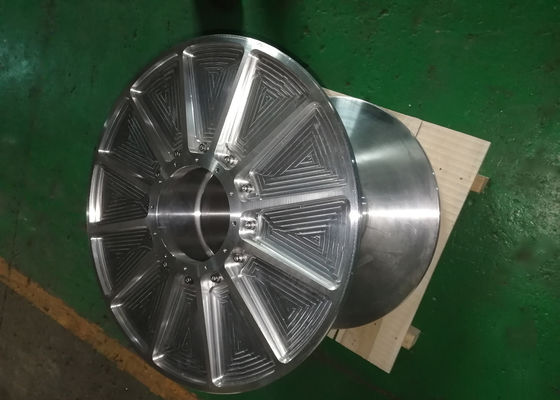

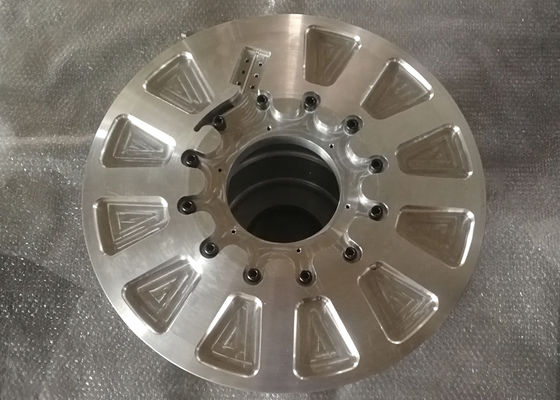

নির্মাণের জন্য বহুমুখী 4 মিমি মেটাল ক্যাবল ড্রাম এক্সটেন্ডেড ওয়্যার

লিফট অবজেক্টের জন্য বর্ধিত তারের দড়ি স্লিপি কেবল উইঞ্চ ড্রাম

ড্রাম একটি গুরুত্বপূর্ণ অংশউত্তোলন যন্ত্রপাতি, লিফটিং মেকানিজম বা ট্র্যাকশন মেকানিজমের তারের দড়িতে বায়ু ব্যবহার করা হয়।হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ ডিভাইস দ্বারা প্রদত্ত চালিকা শক্তিকে তারের দড়িতে স্থানান্তর করে, ড্রাইভ ডিভাইসের ঘূর্ণমান গতি প্রয়োজনীয় রৈখিক গতিতে রূপান্তরিত হয়।

1. উইন্ডিং লেয়ারের সংখ্যা অনুযায়ী:

1) একক ঘুর:তারের দড়ির মাত্র 1 স্তর ড্রামে ক্ষত হয়, সর্পিল খাঁজ সাধারণত কাটা হয়ড্রামপৃষ্ঠতল.

2) ডাবল উইন্ডিং:ড্রামটি তারের দড়ির 2 স্তর দিয়ে ক্ষতবিক্ষত হয়, সর্পিল খাঁজ বা লেবাস খাঁজ ব্যবহার করা যেতে পারে।

3) মাল্টি-ওয়াইন্ডিং:ড্রামের উপর মাল্টিলেয়ার তারের দড়ি ঘুরানো, বিশেষ করে বড় উত্তোলন উচ্চতা বা কমপ্যাক্ট মেকানিজম অনুষ্ঠানে, ড্রাম কাটিয়া লেবাস গ্রুভের পৃষ্ঠের জন্য ব্যবহৃত হয়।

2. প্রক্রিয়াকরণ পদ্ধতি অনুযায়ী:

1)কাস্টিং ড্রাম:ঢালাই উপাদান সাধারণত ঢালাই ইস্পাত বা ঢালাই লোহা হয়.

2) ঢালাই ড্রাম:ড্রাম কোরটি বিজোড় পাইপ দিয়ে তৈরি বা স্টিলের প্লেট, ওয়েল্ডিং ফ্ল্যাঞ্জ এবং ড্রাম দিয়ে ঘূর্ণিত হয়মূল, এবং মেশিনিং আগে ঢালাই চাপ নির্মূল.

3. ড্রাম সেগমেন্টেশন সংখ্যা অনুযায়ী

1) ডাবল উইন্ডিং:দুটি তারের দড়ি একটি ড্রামের চারপাশে আবৃত করা যেতে পারে৷ দড়িটি একই দিকে বা বিপরীত দিকে ক্ষত হতে পারে

2) মাল্টি-ওয়াইন্ডিং:একটি ড্রামের পৃষ্ঠটি বাফেল দ্বারা কয়েকটি ড্রামে বিভক্ত, যার প্রতিটি দড়ি ঘুরানোর জন্য আলাদাভাবে ব্যবহার করা যেতে পারে।

চার ড্রাম উত্তোলন, চার হুক উত্তোলন।চারটি তারের দড়ি একটি ড্রামের উপর স্থির করা হয়, যথাক্রমে, ড্রাম থেকে, ড্রামের নিচ থেকে, যখন ড্রামটি ঘোরে, একটি উত্তোলন পাত্র উপরে, অন্য ধারকটি নীচে।

কাঠামোগত উপাদান

ড্রাম, ড্রাম শ্যাফ্ট সমাবেশ, যা উইঞ্চের মূল উপাদান।

ব্রেকিং মেকানিজম, যান্ত্রিক ব্রেক এবং ওয়াটার ব্রেক (ইলেক্ট্রোম্যাগনেটিক ব্রেক) সহ।

বিড়ালের মাথা এবং বিড়ালের মাথার খাদ সমাবেশ, আলগা তারের ফিতে শক্ত করার জন্য ব্যবহৃত হয়, ভারী বস্তু উত্তোলন করা হয়;ভারী রিগ উইঞ্চে মূল ব্যারেল নিষ্কাশনের জন্য একটি বেলিং ড্রামও রয়েছে।

ট্রান্সমিশন সিস্টেম, ট্রান্সমিশন শ্যাফ্ট এবং ড্রাম শ্যাফ্ট, ক্যাট হেড শ্যাফ্ট ছাড়াও অভ্যন্তরীণ পরিবর্তনশীল গতির উইঞ্চের জন্য শক্তির প্রবর্তন এবং বন্টন এবং গতি স্থানান্তর, তবে চেইন, গিয়ার, শ্যাফটিং অংশ এবং টার্নটেবল মধ্যবর্তী ট্রান্সমিশন শ্যাফ্ট সহ।

দাঁত, দাঁত, বায়ুসংক্রান্ত ক্লাচ, ড্রিলার কনসোল, কন্ট্রোল ভালভ যন্ত্রাংশ ইত্যাদি সহ কন্ট্রোল সিস্টেম রিগ কন্ট্রোল সিস্টেমের একটি অবিচ্ছেদ্য অংশ।

মাখন তৈলাক্তকরণ, ড্রিপ লুব্রিকেশন এবং সিল ড্রাইভ, স্প্ল্যাশ বা জোরপূর্বক তৈলাক্তকরণ সহ তৈলাক্তকরণ ব্যবস্থা।

একটি ঢালাই ফ্রেম বা শেল ফ্রেম সহ একটি সমর্থন সিস্টেম।

প্রসেসিং ইকুইপমেন্ট: CNC মেশিনিং সেন্টার

খাঁজগুলির ঘূর্ণন দিক: বামদিকে

তারের দড়ি ব্যাস: 3 MM~65 MM

প্রতিটি স্তর ল্যাপস: 20.5 ল্যাপ

স্তর: 5 স্তর

দড়ি খাঁজ টাইপ: LEBUS দড়ি খাঁজ

দড়ি সংখ্যা: দুই
