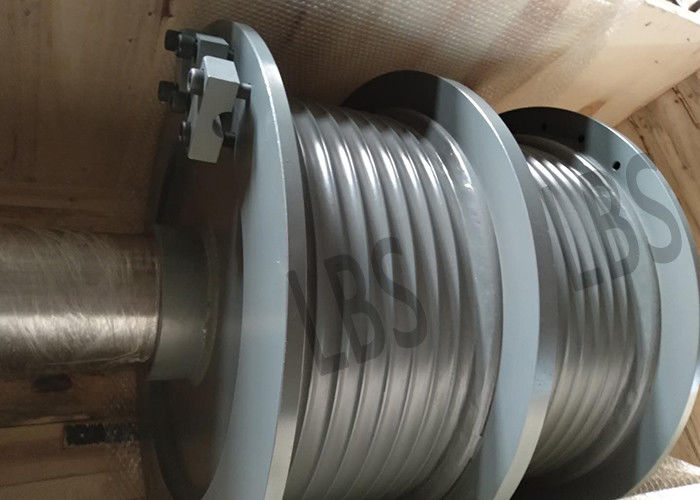

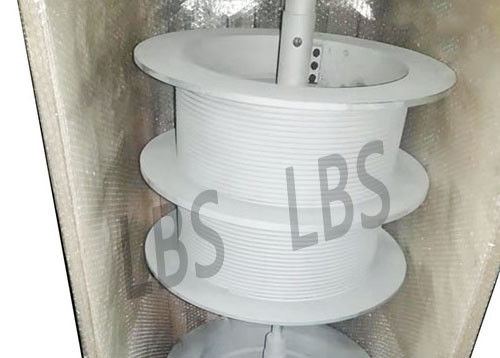

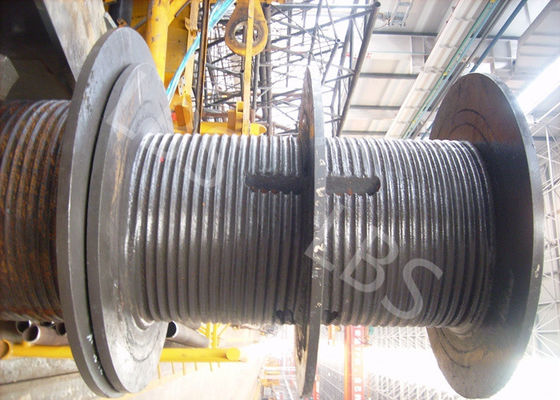

বিশেষ লেবুস গ্রাউভড কার্বন ইস্পাত তারের দড়ি ডাবল ক্যাবল উইঞ্চ ড্রাম
সিগন্যাল / ডাবল ড্রামস উইঞ্চ বর্ণনা
ড্রাম হলউত্তোলন যন্ত্রপাতি, যা উত্তোলন যন্ত্র বা ট্যাকশন যন্ত্রের মধ্যে তারের দড়ি বাঁধতে ব্যবহৃত হয়।হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ ডিভাইস দ্বারা সরবরাহিত ড্রাইভিং শক্তিকে তারের দড়িতে স্থানান্তর করে, ড্রাইভ ডিভাইসের ঘূর্ণন গতি প্রয়োজনীয় রৈখিক গতিতে রূপান্তরিত হয়।
পণ্য তথ্য
| নামঃ |
বিশেষ লেবুস গ্রাউভড কার্বন ইস্পাত তারের দড়ি ডাবল ক্যাবল উইঞ্চ ড্রাম |
| উত্তোলনের গতি |
0.95-1.27m/s |
| ঘূর্ণন গতি |
720-960 r/min |
| দড়ি ব্যাসার্ধ |
৩-৩০ মিমি |
| স্লিং টাইপ |
তারের |
| দিকভ্রমন |
বাম বা ডান |
| প্রয়োগ |
উত্তোলন |
| প্যারামিটার |
ডিজাইন করা যায় |
| প্রয়োগ |
খনি, তেল খনন, বা কয়লা খনি |
| ড্রাম ব্যাসার্ধ |
৯০০ মিমি |
| ড্রামের প্রস্থ |
৬০০ মিমি
|
ডাবল ড্রামের কাজ করার নীতি
ডাবল ডিরম লিফট, ডাবল হুক লিফট।দুটি তারের দড়ি যথাক্রমে ড্রাম থেকে, ড্রামের নীচে থেকে, যখন ড্রামটি ঘোরায়, একটি কন্টেইনারকে উপরে, অন্য কন্টেইনারটি নীচে তুলতে একটি ড্রামের উপর লাগানো হয়।
ড্রামের আকৃতি অনুযায়ী উইন্ডিং হুইস্টকে সমান ব্যাসের হুইস্ট এবং পরিবর্তনশীল ব্যাসের হুইস্টে বিভক্ত করা হয়।সমান ব্যাসের ড্রামের কাঠামো সহজ, উত্পাদন সহজ, কম দাম এবং ব্যাপকভাবে ব্যবহৃত হয়।যখন গভীর কূপ বাড়ানো হয়, তখন টর্কটি খুব ভারসাম্যহীন হয় কারণ উভয় পক্ষের দড়িটির দৈর্ঘ্য ব্যাপকভাবে পরিবর্তিত হয়।ভেরিয়েবল ব্যাসার্ধের হুইস্টের প্রাথমিক ব্যবহার (সিলিন্ডারিকাল শঙ্কু ড্রাম), এখন লেজ দড়ি ভারসাম্যের বেশি ব্যবহার।
বিস্তারিত তথ্য
1, লিঞ্চটি স্পেসিফিকেশন প্রয়োজনীয়তা অনুসারে সেট করা উচিত। এর স্পেসিফিকেশন নেট উচ্চতা কমপক্ষে ২.০ মিটার, নেট প্রস্থ ২.৪ মিটার, নেট গভীরতা ২.০ মিটার।বায়ু সরবরাহ বরাবর রাস্তা রাস্তার প্রকৃত অবস্থা অনুযায়ী নির্ধারিত হয়, এবং নীতিটি নিরাপদ অপারেশন প্রভাবিত করা হয় না।
2, লিঞ্চ নির্মাণ যতটা সম্ভব পিক খনন ব্যবহার করতে, বিভিন্ন সমর্থন টাইপ অনুযায়ী রাস্তা পথ ব্যবহার করা যেতে পারে কাঠের শ্যাড বা আই-স্টিল শ্যাড সমর্থন করতে।অ্যাঙ্কর জাল সমর্থন যখন ছাদ অক্ষত হয় ব্যবহার করা হয়, এবং ছাদ ভাঙা হয় যখন scaffolding সমর্থন ব্যবহার করা হয়
3, 11.4KW ছোট উইঞ্চ ভিত্তি কংক্রিট ঢালাই ব্যবহার করা উচিত, তার মৌলিক স্পেসিফিকেশন 1.0×1.0×1.0 মিটার। কংক্রিট সিমেন্ট, বালি, পাথর (মুগলের বীজ টুকরা) মিশ্রণ অনুপাত 1:2:2; ওয়াটার সিমেন্টের অনুপাত ০।4.
4, লিঞ্চ ব্যবহার করা scaffolding সমর্থন, বাইরে থেকে ফ্রেম, শ্যাড এবং শ্যাড মধ্যে সমর্থন কাঠ বা টান রড একটি সম্পূর্ণ, কোমর মধ্যে সংযুক্ত, সাহায্য করতে কঠোর ফিরে কঠিন হতে।শ্যাডের মধ্যে দূরত্ব 0 অতিক্রম করা উচিত নয়.7 মি. যখন অ্যাঙ্কর জাল সমর্থন ব্যবহার করা হয়, বোল্ট সারিগুলির দূরত্ব 800 × 800 মিমি।
5. লিঞ্চ মোটরটি ছোট লিঞ্চ নেস্টের অভ্যন্তরীণ দিকে ইনস্টল করা উচিত এবং অপারেটিং স্পেসটি 0.8 মিটারের কম হওয়া উচিত নয়; অপারেশন বোতামটি তাকের উপর রয়েছে,এবং সুইচটি সুষ্ঠুভাবে স্থাপন করা হয়েছে এবং কর্মীদের অপারেশনকে বাধা দেবে না.
6, অপারেশন পদ্ধতির সাথে সামঞ্জস্যপূর্ণ অন্যান্য বিধান।
ড্রাম বৈশিষ্ট্যঃ
প্রসেসিং সরঞ্জামঃ সিএনসি মেশিনিং সেন্টার
গ্রিভের ঘূর্ণন দিকঃ বাম হাত
তারের দড়ি ব্যাসার্ধঃ 3MM ~ 65MM
প্রতিটি স্তর ঘূর্ণনঃ 20.5 ঘূর্ণন
স্তরঃ ৫ স্তর
রোপ গ্রুভের ধরনঃ লেবাস রোপ গ্রুভ
দড়ি সংখ্যা: দুই
কাঠামোর অঙ্কন
