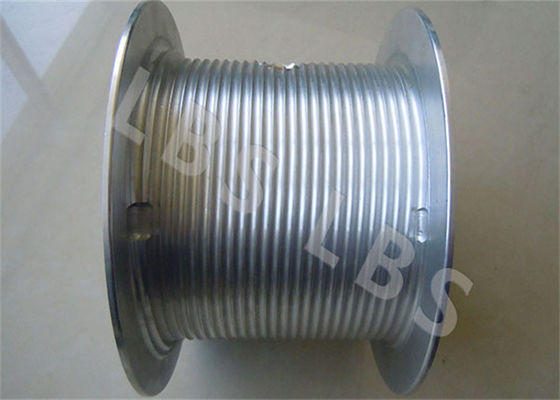

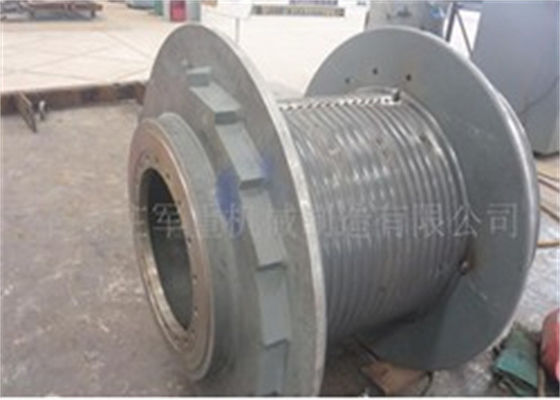

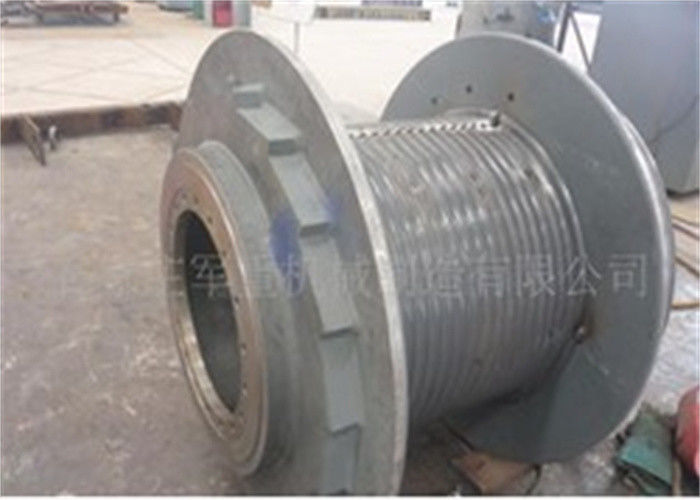

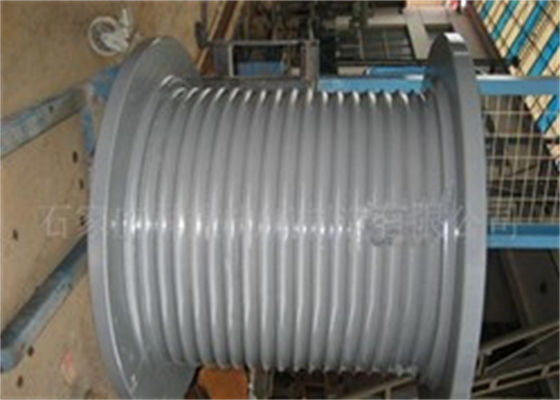

12mm খাঁজকাটা তারের দড়ি ড্রাম

শক্তিশালী ভারবহন ক্ষমতা খনির সরঞ্জাম তারের দড়ি ইস্পাত তারের উইঞ্চ ড্রাম

সংকেত / ডাবল ড্রাম উইঞ্চ বর্ণনা

ড্রাম একটি গুরুত্বপূর্ণ অংশ উত্তোলন যন্ত্রপাতি, uউত্তোলন প্রক্রিয়া বা ট্র্যাকশন প্রক্রিয়ায় sed থেকে বায়ু তারের দড়ি।তারের দড়িতে হাইড্রোলিক বা বৈদ্যুতিক ড্রাইভ ডিভাইস দ্বারা প্রদত্ত চালিকা শক্তি স্থানান্তর করে, ড্রাইভ ডিভাইসের ঘূর্ণমান গতি প্রয়োজনীয় রৈখিক গতিতে রূপান্তরিত হয়।

1. উইন্ডিং লেয়ারের সংখ্যা অনুযায়ী:

1) একক ঘুর:তারের দড়ি মাত্র 1 স্তর ড্রামে ক্ষত হয়, সর্পিল খাঁজ সাধারণত কাটা হয়ড্রাম পৃষ্ঠতল.

2) ডাবল উইন্ডিং:ড্রামটি তারের দড়ির 2 স্তর দিয়ে ক্ষতবিক্ষত হয়, সর্পিল খাঁজ বা লেবাস খাঁজ ব্যবহার করা যেতে পারে।

3) মাল্টি-ওয়াইন্ডিং:ড্রামে মাল্টিলেয়ার তারের দড়ি ঘুরানো, বিশেষ করে বড় উত্তোলন উচ্চতা বা কমপ্যাক্ট মেকানিজম অনুষ্ঠানের জন্য ব্যবহৃত, ড্রাম কাটিয়া লেবাস গ্রুভের পৃষ্ঠ।

2. প্রক্রিয়াকরণ পদ্ধতি অনুযায়ী:

1) কাস্টিং ড্রাম:ঢালাই উপাদান সাধারণত ঢালাই ইস্পাত বা ঢালাই লোহা হয়.

2) ঢালাই ড্রাম:ড্রাম কোরটি বিজোড় পাইপ দিয়ে তৈরি বা স্টিলের প্লেট, ওয়েল্ডিং ফ্ল্যাঞ্জ এবং ড্রাম দিয়ে ঘূর্ণিত মূল, এবং মেশিনিং আগে ঢালাই চাপ নির্মূল.

3. ড্রাম সেগমেন্টেশন সংখ্যা অনুযায়ী

1) ডাবল উইন্ডিং:দুটি তারের দড়ি একটি ড্রামের চারপাশে আবৃত করা যেতে পারে।দড়ি একই দিকে বা বিপরীত দিকে ক্ষত হতে পারে

2) মাল্টি-ওয়াইন্ডিং:একটি ড্রামের পৃষ্ঠটি বাফেল দ্বারা কয়েকটি ড্রামে বিভক্ত, যার প্রতিটি দড়ি ঘুরানোর জন্য আলাদাভাবে ব্যবহার করা যেতে পারে।

মাইনিং উইঞ্চ অ্যাপ্লিকেশন পরিসীমা

মাইন উইঞ্চ প্রধানত ভূগর্ভস্থ বা ওপেন-পিট আকরিক হ্যান্ডলিং এবং ধাতব খনি এবং অন্যান্য খনিগুলিতে ফিলিং অপারেশনের জন্য ব্যবহৃত হয়।এটি প্রধানত অনুভূমিক হ্যারো পরিবহনের জন্য ব্যবহৃত হয়, এবং অনুভূমিক বা ঝোঁকের জন্যও ব্যবহার করা যেতে পারে কোণটি ঢাল হ্যারো পরিবহনের 44° এর বেশি নয়, উত্তোলন সরঞ্জাম হিসাবে ব্যবহার করা যাবে না।চালক উইঞ্চের পাশে হাত দিয়ে বা উইঞ্চ থেকে কয়েক মিটার থেকে দশ মিটার দূরে একটি বোতাম ঠেলে কাজ করতে পারে।

খনি উইঞ্চের গঠন বিবরণ

মাইন উইঞ্চে একটি রিডাকশন গিয়ার, প্রধান ড্রাম, অক্সিলিয়ারি ড্রাম, কন্ট্রোল ডিভাইস, স্টিল রোপ গাইড ডিভাইস এবং মোটর কম্পোজিশন রয়েছে।এই অংশগুলি যথাক্রমে শেলের ভিতরে এবং বাইরে ইনস্টল করা হয়।শেলটি ভাল দৃঢ়তা সহ একটি অংশ, যা শুধুমাত্র একটি প্রতিরক্ষামূলক এবং সহায়ক ভূমিকা পালন করে না, তবে সমস্ত বোঝাও বহন করে।এটি ফাউন্ডেশনের সাথে সংযুক্ত দুটি স্লাইডওয়েতে বোল্ট করা হয়।ডাবল উইঞ্চে একটি প্রধান রীল (ডান দিকে মাউন্ট করা হয়েছে, অর্থাৎ মোটরের কাছে) এবং একটি সেকেন্ডারি রিল (বাম দিকে মাউন্ট করা হয়েছে)।একটি থ্রি-ড্রাম উইঞ্চে একটি প্রধান ড্রাম (মাঝখানে মাউন্ট করা), দুটি সাব-ড্রাম (বাম এবং ডানে মাউন্ট করা), বা দুটি প্রধান ড্রাম (ডান এবং মাঝখানে মাউন্ট করা) এবং একটি সাব-ড্রাম (মাউন্ট করা) থাকে। বাম দিকে), প্রতিটিতে একটি সংশ্লিষ্ট স্টিয়ারিং ডিভাইস এবং একটি ইস্পাত দড়ি গাইড।

প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং সেন্টার

খাঁজগুলির ঘূর্ণন দিক: বামদিকে

তারের দড়ি ব্যাস: 3 MM~65 MM

প্রতিটি লেয়ার ল্যাপস: 20.5 ল্যাপ

স্তর: 5 স্তর

দড়ি খাঁজ টাইপ: LEBUS দড়ি খাঁজ

দড়ি সংখ্যা: দুই
