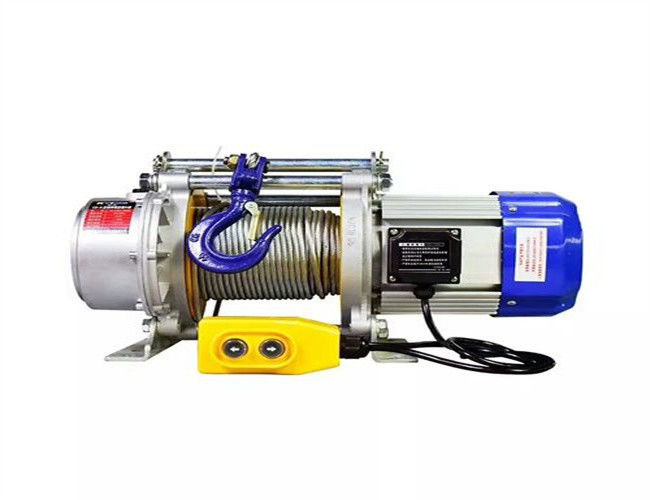

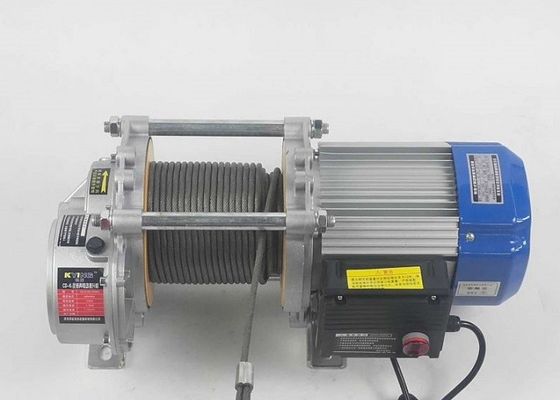

পাইলিংয়ের জন্য 600 মিমি প্রস্থের মুইটি বড় উইন্ডিং বৈদ্যুতিক তারের দড়ি উইঞ্চ

এলবিএস ড্রাম বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য এক ধরণের খাঁজ।ড্রামে এই দড়ির খাঁজের কারণে

বেশিরভাগ পরিধির অংশটি ফ্ল্যাঞ্জের প্রান্তের মুখের সমান্তরাল রাখা হয়, শুধুমাত্র একটি খুব ছোট অংশে এবং ফ্ল্যাঞ্জের শেষ মুখের ছেদকে, তাই দড়ির খাঁজ অবশ্যই

যাইহোক, বাঁক একটি ঘটনা আছে, এটি "ভাঁজ দড়ি খাঁজ" নামকরণ করা হয়.

বছরের পর বছর ব্যবহারিক ব্যবহার প্রমাণ করেছে যে বিশেষ দড়ির খাঁজ কাঠামো সহ এই ধরণের ড্রাম বহু-স্তর ঘুরানোর দড়ির অসুবিধা ভালভাবে সমাধান করতে পারে।

ডাবল ফোল্ডিং ক্যাবল গ্রুভ সিস্টেম নিশ্চিত করে যে ড্রামের মাল্টি-লেয়ার ওয়াইন্ডিং তারের দড়িটি সম্পূর্ণ মসৃণভাবে ড্রামের মধ্যে টানা এবং ড্রামের বাইরে নিয়ে যাওয়া এবং হতে পারে



এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।

এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।



এলবিএস দড়ি খাঁজ ড্রামের অসুবিধা হল এটি আরও জটিল, তাই এটি সর্পিল দড়ি খাঁজ ড্রামের চেয়ে একটু বেশি ব্যয়বহুল।যাইহোক, এই অতিরিক্ত খরচ দ্রুত তারের দড়ির সঞ্চয় দ্বারা ক্ষতিপূরণ করা হয়, যা ব্যয়বহুল এবং প্রতিস্থাপনের জন্য উৎপাদন সময় লাগে।



LBS দড়ি খাঁজ ড্রাম এছাড়াও নির্দিষ্ট অপারেটিং শর্ত প্রয়োজন.এই অবস্থার মধ্যে সবচেয়ে গুরুত্বপূর্ণ হল তারের দড়ির ডিফ্লেকশন অ্যাঙ্গেল, যেটি হল রিল থেকে প্রথম ফিক্সড পুলি পর্যন্ত তারের দড়ির মধ্যবর্তী কোণ।সাধারণভাবে বলতে গেলে, এই বিচ্ছুরণ কোণ 1.5° এর বেশি হওয়া উচিত নয় এবং 0.5° এর কম হওয়া উচিত নয়।কিছু সামান্য পার্থক্য আছে (প্রায় 0.25° বৈচিত্র), কিন্তু এই সাধারণ পরিসংখ্যানটি মনে রাখা ভালো।সর্বোত্তম প্রতিচ্ছবি কোণ লোড, তারের গঠন এবং উত্তোলনের গতির উপরও নির্ভর করে।এই ডিফ্লেকশন অ্যাঙ্গেল নির্দেশ করে যে ড্রাম থেকে পুলি পর্যন্ত প্রতি 10 মিটারের জন্য, তারের দড়ি এবং ড্রামের মধ্যবিন্দুর মধ্যে দূরত্ব 260 মিমি (দুটি ফ্ল্যাঞ্জের মধ্যে 520 মিমি) এর বেশি হওয়া উচিত নয়।9 Q2 ` 2 L!এলবিএস গ্রুভ রিলগুলির জন্য, যদি বিচ্যুতি কোণ প্রস্তাবিত সীমা ছাড়িয়ে যায়, তাহলে অ্যাঙ্গেল কমপেনসেটর নামক একটি বিশেষ দড়ি শিথিল করার জন্য ব্যবহার করা যেতে পারে এবং খাঁজের উপর বাইরের তারের দড়ি বের করে বা মোচড় দিয়ে ক্ষতিগ্রস্ত হতে পারে।



তারের দড়ি বা তারের হাতা ব্যাস

মসৃণ ড্রামের ব্যাস (দড়ির খাঁজের ভিতরের ব্যাস)

দড়ি খাঁজ ড্রাম বাইরের ব্যাস

ড্রাম flanges মধ্যে দৈর্ঘ্য

দড়ি ক্ষমতা

দড়ি খাঁজ ঘূর্ণন (বাম বা ডান)

LBS ড্রাম চামড়া উপাদান প্রয়োজন

অঙ্কন বা অন্যান্য প্রয়োজনীয়তা প্রদান করা হয় কিনা
