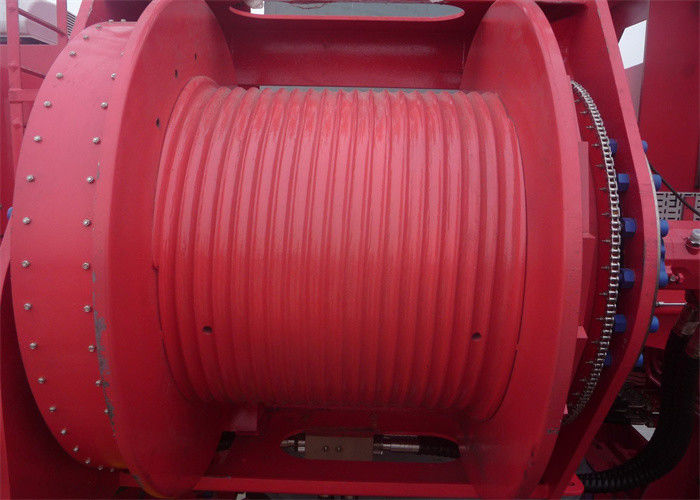

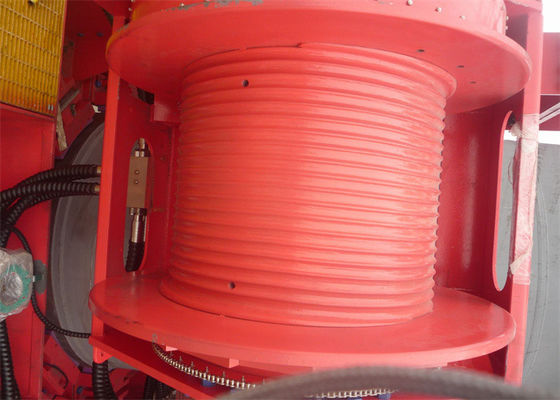

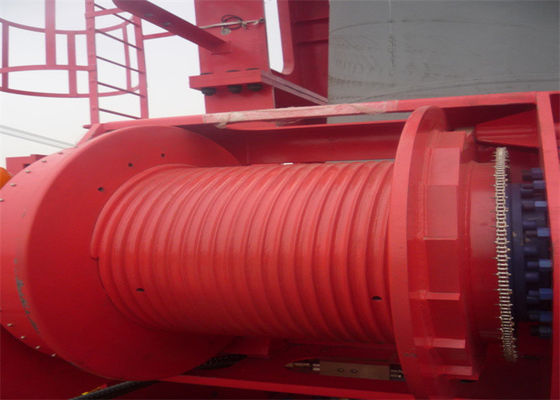

তারের দড়ি উইঞ্চের জন্য কাস্টমাইজড লেবাস ড্রাম গ্রুভড হাতা লাল

বড়-স্কেল কয়লা খনি পরিবহণ সরঞ্জাম তারের দড়ি উইঞ্চ খাঁজযুক্ত ড্রাম হাতা

ওভারভিউএরলেবাস খাঁজকাটা

এলবিএস ড্রাম বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য এক ধরণের খাঁজ।ড্রামে এই দড়ির খাঁজের কারণে
বেশিরভাগ পরিধির অংশটি ফ্ল্যাঞ্জের প্রান্তের মুখের সমান্তরাল রাখা হয়, শুধুমাত্র একটি খুব ছোট অংশে এবং ফ্ল্যাঞ্জের শেষ মুখের ছেদকে, তাই দড়ির খাঁজ অবশ্যই
যাইহোক, বাঁক একটি ঘটনা আছে, তাই নাম "ভাঁজ দড়ি খাঁজ"।
বছরের পর বছর ব্যবহারিক ব্যবহার প্রমাণ করেছে যে বিশেষ দড়ির খাঁজ কাঠামো সহ এই ধরণের ড্রাম বহু-স্তর ঘুরানোর দড়ির অসুবিধা ভালভাবে সমাধান করতে পারে।
ডাবল ফোল্ডিং ক্যাবল গ্রুভ সিস্টেম নিশ্চিত করে যে ড্রামের মাল্টি-লেয়ার ওয়াইন্ডিং তারের দড়িটি সম্পূর্ণ মসৃণভাবে ড্রামের মধ্যে টানা এবং ড্রামের বাইরে নিয়ে যাওয়া এবং হতে পারে
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষা দিয়ে দেখা গেছে যে ব্যবহার
তারের দড়ির স্পেসিফিকেশন দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।

হাতা সুবিধা

যখন স্প্লিট টাইপ ড্রামের বেড়া স্কিন ইনস্টল করা হয়, তখন স্প্লিট ফেন্স স্কিন স্লিভটি মসৃণ স্লটলেস ড্রামে মোড়ানো হয় এবং বোল্ট বা ঢালাইয়ের মাধ্যমে ড্রামের সাথে ঘনিষ্ঠভাবে সংযুক্ত থাকে, যাতে পৃষ্ঠের বাইরে ড্রামের আসল মসৃণ পৃষ্ঠটি আকারে পরিণত হয়। লেবাস ডবল ভাঁজ দড়ি খাঁজ, যা উইঞ্চ পরিবর্তন বা ড্রাম প্রতিস্থাপন প্রয়োগের জন্য সুবিধাজনক।

উৎপাদন সরঞ্জাম

আমাদের কারখানায় কাস্টিং, ফোরজিং, গিয়ার প্রসেসিং, শীট মেটাল স্ট্যাম্পিং, রিভেটিং, তাপ চিকিত্সা এবং যান্ত্রিক প্রক্রিয়াকরণের মতো 2000 টিরও বেশি সেট উন্নত সরঞ্জাম রয়েছে।সাম্প্রতিক বছরগুলিতে, জার্মানি CW1000 মেশিনিং সেন্টার, CNC চার অক্ষ, পাঁচ অক্ষ সংযোগ মেশিনিং কেন্দ্র, CNC পাঞ্চ, বড় CNC হবিং গিয়ার গ্রাইন্ডিং মেশিন, বড় CNC ফ্লোর বোরিং এবং মিলিং মেশিন, ভ্যাকুয়াম ইলেক্ট্রন বিম ওয়েল্ডিং, CNC ওয়েল্ডিং রোবট এবং 80 রোল মেশিন।



খাঁজযুক্ত ড্রাম হাতা ভূমিকা

খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি

উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...

পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C

স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে

ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ

ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত

প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ

তারের দড়ি ব্যাস: 3 MM~100 MM

প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র

খাঁজ ড্রাম রচনা: ড্রাম কোর, ফ্ল্যাঞ্জ, খাদ, ইত্যাদি

প্রক্রিয়াকরণ: খাঁজ সহ দড়ি ড্রামগুলি সরাসরি তাদের মধ্যে কাটা হয়। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, এলবিএস খাঁজটি সরাসরি দেহের মধ্যে কাটা হয়।

ড্রাম, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, ফ্ল্যাঞ্জগুলি হয় ঢালাই বা স্ক্রু-বোল্ট করা হয়।খাঁজ জ্যামিতি দড়ি দ্বারা নির্ধারিত হয়

নির্মাণ, ব্যাস এবং দৈর্ঘ্য, এবং প্রয়োগ দ্বারা।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।



পণ্যের আবেদন:

1. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ

2. ইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ

3. তেল ক্ষেত্র শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি

4. বিল্ডিং যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস

5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-টালিং উইঞ্চ, সিঙ্কিং উইঞ্চ, ইত্যাদি

6. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ



প্রযুক্তিগত পরামিতি

না:	তারের ব্যাস(মিমি)	পুলিং ফোর্স (কেএন)	ঘূর্ণন দিক	ড্রাম ব্যাস (মিমি)	ড্রাম দৈর্ঘ্য(মিমি)
1	৩~৮	3~10	বামহাতে, ডানহাতে	>160	<1000
2	10~16	12~20	বামহাতে, ডানহাতে	>320	<1000
3	18~24	20~80	বামহাতে, ডানহাতে	>480	<1000
4	26~32	100~120	বামহাতে, ডানহাতে	>640	<1000
5	34~40	150~200	বামহাতে, ডানহাতে	>800	<1000
6	42~50	240~400	বামহাতে, ডানহাতে	>1000	<1000





কোম্পানি পরিচিতি

আমাদের কোম্পানি দেশে এবং বিদেশে উন্নত প্রযুক্তির প্রাথমিক প্রবর্তন, বছরের পর বছর গবেষণা এবং উন্নয়ন এবং উন্নতির পর, উত্তোলন যন্ত্রপাতি মাল্টি-লেয়ার তারের দড়ি সারি দড়ি ক্ষেত্রে একটি বড় অগ্রগতি করেছে,

2010 সালে, কোম্পানি ডাবল ভাঁজ দড়ি খাঁজ ড্রাম উত্পাদন পেটেন্ট প্রাপ্ত, এবং তার নিজস্ব ব্র্যান্ড - এলবিএস প্রতিষ্ঠিত.বর্তমানে, কোম্পানি একটি পরিপক্ক এবং স্থিতিশীল, ক্রমিক পণ্য উত্পাদন মোড গঠন করেছে।
