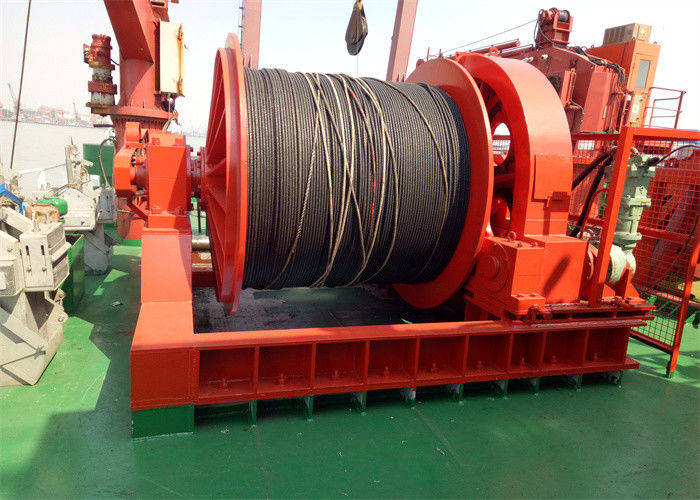

স্পুলিং ডিভাইস সহ স্লো স্পিড ওয়্যার রোপ হাইড্রোলিক পাওয়ার উইঞ্চ
পুলিং ডিভাইস ধারণা সহ উইঞ্চ
স্পুলিং ডিভাইস ক্যাবল স্টোরেজ উইঞ্চের একটি গুরুত্বপূর্ণ অংশ।গাইড তারগুলি তারের স্টোরেজ উইঞ্চের ড্রামে সুশৃঙ্খলভাবে সাজানো হয়।এটি প্রধানত স্ক্রু, দড়ি রিট্র্যাক্টর এবং লোড-বেয়ারিং বিম দ্বারা গঠিত।তারের ড্রামের স্ক্রু এবং তারের সেটার চেইন ড্রাইভ ডিভাইসের মাধ্যমে সিঙ্ক্রোনাসভাবে ঘোরে।স্ক্রু হল দ্বি-মুখী থ্রেড এবং সীসা হল তারের ব্যাস।দড়ি রিট্র্যাক্টরে একটি ছোট রোলার, একটি পুলি ব্যাফেল, একটি পুলি এবং একটি স্লাইডার নাট থাকে, একটি ছোট রোলার দ্বারা বিয়ারিং বিমের উপর মাউন্ট করা হয়।দ্বি-দিকীয় স্ক্রু ঘূর্ণনের ফলে স্লাইডার নাটটি স্ক্রুটির অক্ষ বরাবর বাম এবং ডানদিকে সরে যায় যার সাহায্যে তারের পথ দেখায়।অত্যধিক চাপের অধীনে স্ক্রুটির বাঁকানো বিকৃতি এড়াতে, লোড-ভারবহন বিমটিকে বল এবং সসীম উপাদান পদ্ধতি দ্বারা বিশ্লেষণ করা হয়েছিল, এবং প্রয়োজনীয়তা পূরণের জন্য এর শক্তি এবং দৃঢ়তা গণনা করা হয়েছিল।
পণ্য সরঞ্জাম
আমাদের কারখানায় কাস্টিং, ফোরজিং, গিয়ার প্রসেসিং, শীট মেটাল স্ট্যাম্পিং, রিভেটিং, তাপ চিকিত্সা এবং যান্ত্রিক প্রক্রিয়াকরণের মতো 2000 টিরও বেশি সেট উন্নত সরঞ্জাম রয়েছে।সাম্প্রতিক বছরগুলিতে, জার্মানি CW1000 মেশিনিং সেন্টার, CNC চার অক্ষ, পাঁচ অক্ষ সংযোগ মেশিনিং কেন্দ্র, CNC পাঞ্চ, বড় CNC হবিং গিয়ার গ্রাইন্ডিং মেশিন, বড় CNC ফ্লোর বোরিং এবং মিলিং মেশিন, ভ্যাকুয়াম ইলেক্ট্রন বিম ওয়েল্ডিং, CNC ওয়েল্ডিং রোবট এবং 80 রোল মেশিন এবং অন্যান্য উন্নত প্রক্রিয়াকরণ সরঞ্জাম।
প্রযুক্তিগত পরামিতি
|
না:
|
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রাম দৈর্ঘ্য(মিমি) |
|
1
|
৩~৮ |
3~10 |
বামহাতে, ডানহাতে |
>160 |
<1000 |
|
2
|
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
|
3
|
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
|
4
|
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
|
5
|
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
|
6
|
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
ওভারভিউ
|
পণ্যের নাম
|
তারের উইঞ্চ ড্রাম |
|
ড্রাম পরিমাণ
|
একক বা দৈত্ব |
|

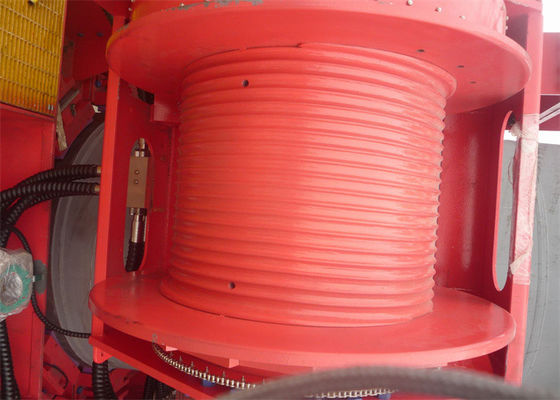

ড্রাম ডিজাইন
|
এলবিএস গ্রুভ বা সর্পিল খাঁজ |
|
উপাদান
|
কার্বন স্টেইনলেস এবং খাদ ইস্পাত |
|
আকার
|
কাস্টমাইজেশন |
|
অ্যাপ্লিকেশন পরিসীমা
|
নির্মাণ খনির টার্মিনাল অপারেশন |
|
শক্তির উৎস
|
বৈদ্যুতিক এবং জলবাহী |
|
দড়ি ক্ষমতা
|
100~300M |
পণ্যের বৈশিষ্ট্য:
1. স্পুলিং সিস্টেম সহ ইস্পাত তারের দড়ি বৈদ্যুতিক উইঞ্চ
2. স্বয়ংক্রিয় দড়ি বিন্যাস উপলব্ধি করা যাবে
3. কম্প্যাক্ট গঠন এবং যুক্তিসঙ্গত নকশা
4. উইঞ্চ এবং ক্রেনগুলির জন্য তারের দড়ির টান টান রাখুন
5. স্পুলিং মেশিন দড়ির উপর একটি ব্যাক ফোর্স সরবরাহ করতে পারে যাতে দড়িকে টানটান শক্তি রাখা যায়। স্পুলিং মেশিন এবং এর HPU অপসারণযোগ্য

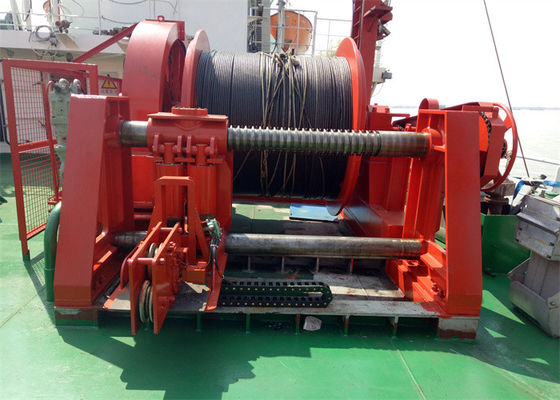

স্পুলিং ডিভাইস:
1. উইঞ্চের দড়ি ওয়াইন্ডিং ডিভাইস (স্পুলিং ডিভাইস উইঞ্চ) দড়ির চাকাকে পিছনে এবং পিছনে সরানোর জন্য ডবল ঘূর্ণায়মান স্ক্রু নীতি গ্রহণ করে, এটি যান্ত্রিক সংক্রমণ ডিভাইস, ব্যবহার করা সহজ, নিরাপদ এবং নির্ভরযোগ্য।
2. উইঞ্চ দড়ি সাজানোর ডিভাইসটিতে ছয়টি অংশ রয়েছে, যথা, পাওয়ার আউটপুট অংশ, ট্রান্সমিশন বক্স, ক্লাচ, সর্পিল হাতা অংশ, দড়ি সমর্থনকারী অংশ এবং বেস।
3. ইনস্টলেশন প্রক্রিয়ায়, উইঞ্চের রূপান্তরের কোন অংশের প্রয়োজন হয় না, শুধুমাত্র উইঞ্চ মোটর সাইডে বাইরের গিয়ারটি ইনস্টল করতে হবে, মোটর আউটপুটের শক্তি।
ড্রাইভ নীতি:
উইঞ্চ ড্রাম - গিয়ার বক্স - স্ক্রু হাতা ঘূর্ণন - দড়ি চাকা পারস্পরিক আন্দোলন।
কোম্পানি পরিচিতি
আমাদের কোম্পানি দেশে এবং বিদেশে উন্নত প্রযুক্তির প্রাথমিক প্রবর্তন, বছরের পর বছর গবেষণা এবং উন্নয়ন এবং উন্নতির পর, উত্তোলন যন্ত্রপাতি মাল্টি-লেয়ার তারের দড়ি সারি দড়ি ক্ষেত্রে একটি বড় অগ্রগতি করেছে,
2010 সালে, কোম্পানি ডাবল ভাঁজ দড়ি খাঁজ ড্রাম উত্পাদন পেটেন্ট প্রাপ্ত, এবং তার নিজস্ব ব্র্যান্ড - এলবিএস প্রতিষ্ঠিত.বর্তমানে, কোম্পানি একটি পরিপক্ক এবং স্থিতিশীল, ক্রমিক পণ্য উত্পাদন মোড গঠন করেছে।
