তারের দড়ি মাল্টিলেয়ার উইন্ডিং ডিজাইন লেবাস গ্রুভ ড্রামস টাওয়ার ক্রেন উইঞ্চের জন্য ব্যবহৃত হয়
প্রযুক্তিগত কর্মক্ষমতা
উইঞ্চ (ড্রওয়ার্কস) হল টাওয়ার ক্রেনের মূল উপাদান, যা প্রধানত ড্রিলিং প্রক্রিয়া চলাকালীন কূপের মধ্যে ড্রিলিং টুলস এবং পাইপ কাফন চালানোর জন্য সরঞ্জাম সরবরাহ, উত্তোলন/নামা এবং চালাতে ব্যবহৃত হয়।

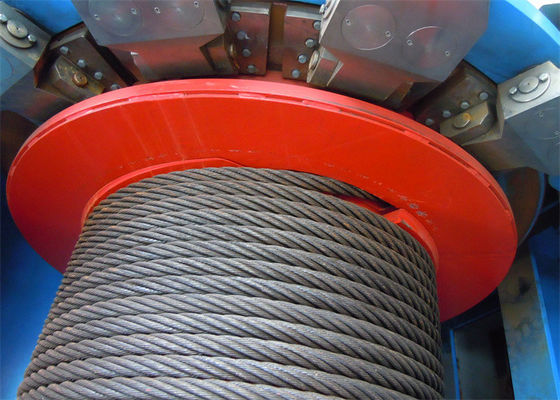

ড্রাম হল উইঞ্চের মূল উপাদান, লেবুস গ্রুভ ব্যারেলের নকশা তারের দড়ির মাল্টি-লেয়ার উইন্ডিং সমস্যার সমাধান করে
পণ্যের কাঠামো
খাঁজ ড্রাম রচনা: ড্রাম কোর, ফ্ল্যাঞ্জ, খাদ, ইত্যাদি

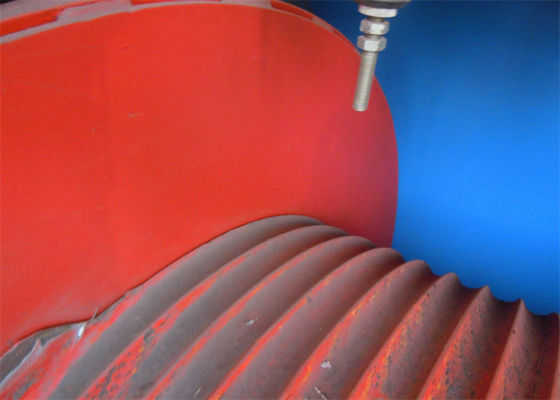

প্রসেসিং: দড়ির ড্রামের সাথে খাঁজগুলি সরাসরি কাটা হয়। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, এলবিএস খাঁজ সরাসরি ড্রামের শরীরে কাটা হয়, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, ফ্ল্যাঞ্জগুলি হয় ঢালাই করা হয় বা স্ক্রু-বোল্ট করা হয়।খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।
পণ্য পরিচিতি
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র

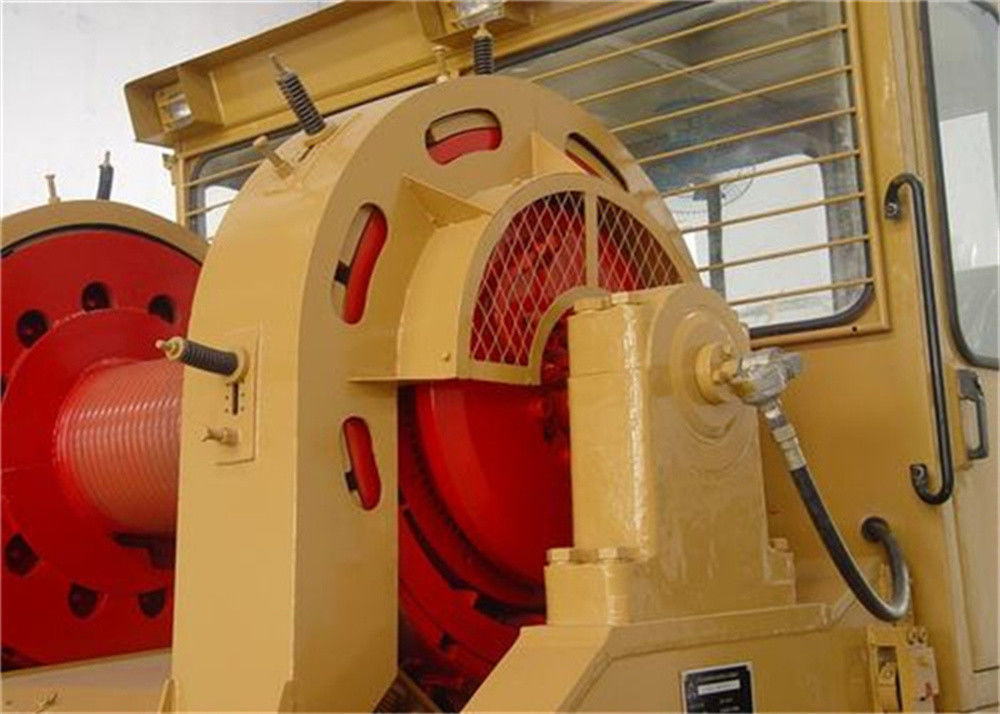

উইঞ্চের ব্যবহার
উইঞ্চের প্রধান ব্যবহারগুলি নিম্নরূপ: প্রথমত, উত্তোলন সরঞ্জাম হিসাবে, এটি খনি উত্তোলন, ডুবন্ত উত্তোলন এবং সাসপেনশন (উত্তোলন) ডুবানোর সরঞ্জাম এবং সুবিধাগুলির জন্য ব্যবহৃত হয়, অর্থাৎ, খাদ উত্তোলন আকরিক বরাবর, বর্জ্য (গ্যাঙ্গু) পাথর, কর্মীদের উত্তোলন, উপকরণ, সরঞ্জাম এবং সরঞ্জাম কমানো;দ্বিতীয়ত, এটি ভূগর্ভস্থ সময়সূচী এবং আকরিক (হার্ভেস্টার), স্টপ রেক আকরিক (স্ল্যাগ) বা ভরাট, কলাম অপসারণ ইত্যাদি পরিবহনের জন্য পরিবহন সরঞ্জাম হিসাবে ব্যবহৃত হয়।
পণ্যের প্যারামিটার
|
পণ্যের নাম
|
তারের দড়ি মাল্টিলেয়ার উইন্ডিং ডিজাইন লেবাস গ্রুভ ড্রামস টাওয়ার ক্রেন উইঞ্চের জন্য ব্যবহৃত হয় |
| ব্যবহার |
টাওয়ার ক্রেন, অফশোর প্ল্যাটফর্ম |
| উইঞ্চ ড্রাম টাইপ |
LBS প্রস্তাব করুন (মসৃণ বা ঐতিহ্যগত সর্পিল) |
| ফাংশন |
উত্তোলন, উত্তোলন, টানা |
| মাঠ |
অফশোর, ক্রেন, সামুদ্রিক, তেল তুরপুন, খনির |
| তারের দড়ি ব্যাস |
3~199 মিমি |
| তারের দড়ি ক্ষমতা |
100-1000M |
| রঙ |
লাল বা গ্রাহক |
| অরিজিনাল |
চীন (মেনল্যান্ড) |
| ধারণ ক্ষমতা |
1-60KN |
| দড়ি গতি |
0-40মি/মিনিট |
| শক্তি |
জলবাহী বা গ্রাহক |
আপনার রেফারেন্সের জন্য কিছু পণ্য টাইপ প্যারামিটার: যা প্রয়োজন মেটাতে ডিজাইন হতে পারে
| মডেল |
স্তর plly বল
(টি)
|
দড়ি গতি |
ড্রাম নীচে ব্যাস |
কাজের চাপের পার্থক্য (Mpa) |
দড়ি ধারণক্ষমতা (মিমি) |
ইস্পাত তারের ব্যাস (মিমি) |
ক্ষমতার মডেল |
| LBSTC1-10 |
30 |
0-35 |
305 |
15.9 |
65 |
15 |
XH2-420 D51 |
| LBSTC1-20 |
50 |
0-40 |
380 |
16.3 |
70 |
20 |
XH3-900 D240 101 |
| LBSTC1-30 |
80 |
0-40 |
470 |
15.6 |
100 |
24 |
XH5-1800 D240101 |
| LBSTC1-40 |
100 |
0-40 |
470 |
16 |
90 |
28 |
XH6-2000 D240 101 |
| LBS0F1-50 |
120 |
0-30 |
600 |
17.3 |
175 |
30 |
XH6-3000 D240101 |
| LBSTC1-60 |
150 |
0-30 |
640 |
17.8 |
143 |
38 |
XH7-4300 D240101 |
| LBS TC1-70 |
200 |
0-25 |
660 |
17.8 |
150 |
40 |
XH8-900d240101 |
পণ্য সরঞ্জাম
আমাদের কারখানায় কাস্টিং, ফোরজিং, গিয়ার প্রসেসিং, শীট মেটাল স্ট্যাম্পিং, রিভেটিং, তাপ চিকিত্সা এবং যান্ত্রিক প্রক্রিয়াকরণের মতো 2000 টিরও বেশি সেট উন্নত সরঞ্জাম রয়েছে।সাম্প্রতিক বছরগুলিতে, জার্মানি CW1000 মেশিনিং সেন্টার, CNC চার অক্ষ, পাঁচটি অক্ষ সংযোগ মেশিনিং কেন্দ্র, CNC পাঞ্চ, বড় CNC হবিং গিয়ার গ্রাইন্ডিং মেশিন, বড় CNC ফ্লোর বোরিং এবং মিলিং মেশিন, ভ্যাকুয়াম ইলেক্ট্রন বিম ওয়েল্ডিং, CNC ওয়েল্ডিং রোবট এবং 80 রোল মেশিন। এবং অন্যান্য উন্নত প্রক্রিয়াকরণ সরঞ্জাম
আমাদের সম্পর্কে
আমাদের কোম্পানি দেশে এবং বিদেশে উন্নত প্রযুক্তির প্রাথমিক প্রবর্তন, বছরের পর বছর গবেষণা এবং উন্নয়ন এবং উন্নতির পর, উত্তোলন যন্ত্রপাতি মাল্টি-লেয়ার তারের দড়ি সারি দড়ি ক্ষেত্রে একটি বড় অগ্রগতি করেছে,
2010 সালে, কোম্পানি ডাবল ভাঁজ দড়ি খাঁজ ড্রাম উত্পাদন পেটেন্ট প্রাপ্ত, এবং তার নিজস্ব ব্র্যান্ড - এলবিএস প্রতিষ্ঠিত.বর্তমানে, কোম্পানি একটি পরিপক্ক এবং স্থিতিশীল, ক্রমিক পণ্য উত্পাদন মোড গঠন করেছে।
প্রয়োজনীয় পরামিতি
- তারের দড়ি ব্যাস বা তারের ব্যাস (মিমি)
- ভিতরের ব্যাস D1(মিমি)
- বাইরের ব্যাস D2(মিমি)
- ফ্ল্যাঞ্জের মধ্যে প্রস্থ L(মিমি)
- দড়ি ক্ষমতা (মি)
- উপাদান:
- ঘূর্ণন দিক: বাম বা ডান?
