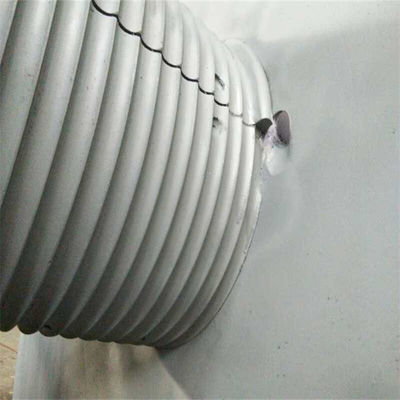

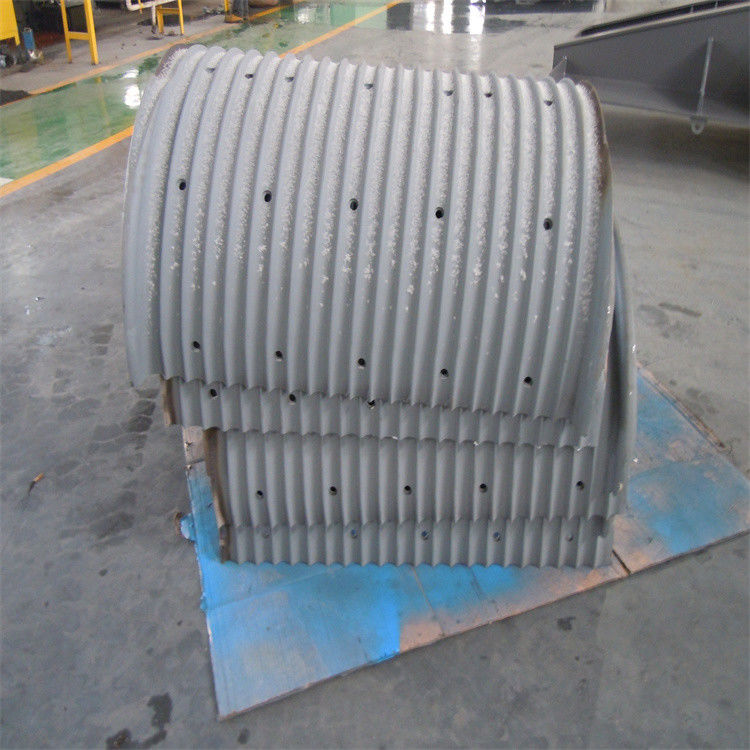

কাস্টমাইজযোগ্য খাদ ইস্পাত তারের দড়ি উইঞ্চ ড্রাম গ্রুভড লেবাস হাতা
.
পণ্যের দৃষ্টিভঙ্গি:
গ্রুভিং টাইপ: বিশেষ খাঁজ বা হেলিকাল খাঁজ
পণ্য অন্য নাম: খাঁজ হাতা
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
ড্রাম গ্রুভ রোটেশন: বামহাত, ডানহাত
স্লিং টাইপ: তারের দড়ি বা তার
দড়ি ক্ষমতা: 50-1000M
পণ্যের অন্য নাম: এলবিএস গ্রুভ ড্রাম বা তারের দড়ি ড্রাম
গ্রুভিং টাইপ: এলবিএস খাঁজ বা হেলিকাল খাঁজ
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
ড্রাম গ্রোভারোটেশন: বামদিকে, ডানদিকে
স্লিং টাইপ: তারের দড়ি বা তার
পণ্য উপাদান:
পলিমার নাইলন, কার্বন ইস্পাত, খাদ ইস্পাত, অ্যালুমিনিয়াম, সমস্ত ধরণের উচ্চ-শক্তির ইস্পাত Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500, ইত্যাদি
সরবরাহের মান: জিবি, আমেরিকান স্ট্যান্ডার্ড AISI, ASME, ASTM, জাপানি স্ট্যান্ডার্ড JIS / জার্মান স্ট্যান্ডার্ড DIN, স্ট্যান্ডার্ড NF, ব্রিটিশ স্ট্যান্ডার্ড BS, ইউরোপীয় স্ট্যান্ডার্ড EN, ইত্যাদি।
শিপবোর্ড প্রত্যয়িত হয়েছে: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR, ইত্যাদি।
এলবিএস গ্রোভডের সুবিধা
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
এলবিএস দড়ি খাঁজ ড্রামের অসুবিধা হল এটি আরও জটিল, তাই এটি সর্পিল দড়ি খাঁজ ড্রামের চেয়ে একটু বেশি ব্যয়বহুল।যাইহোক, এই অতিরিক্ত খরচ দ্রুত তারের দড়ির সঞ্চয় দ্বারা ক্ষতিপূরণ করা হয়, যা ব্যয়বহুল এবং প্রতিস্থাপনের জন্য উৎপাদন সময় লাগে।
এর শর্তাবলীLBS খাঁজকাটা
LBS দড়ি খাঁজ ড্রাম এছাড়াও নির্দিষ্ট অপারেটিং শর্ত প্রয়োজন.এই অবস্থার মধ্যে সবচেয়ে গুরুত্বপূর্ণ হল তারের দড়ির ডিফ্লেকশন অ্যাঙ্গেল, যেটি হল রিল থেকে প্রথম ফিক্সড পুলি পর্যন্ত তারের দড়ির মধ্যবর্তী কোণ।সাধারণভাবে বলতে গেলে, এই বিচ্ছুরণ কোণ 1.5° এর বেশি হওয়া উচিত নয় এবং 0.5° এর কম হওয়া উচিত নয়।কিছু সামান্য পার্থক্য আছে (প্রায় 0.25° বৈচিত্র), কিন্তু এই সাধারণ পরিসংখ্যানটি মনে রাখা ভালো।সর্বোত্তম প্রতিচ্ছবি কোণ লোড, তারের গঠন এবং উত্তোলনের গতির উপরও নির্ভর করে।এই ডিফ্লেকশন অ্যাঙ্গেল নির্দেশ করে যে ড্রাম থেকে পুলি পর্যন্ত প্রতি 10 মিটারের জন্য, তারের দড়ি এবং ড্রামের মধ্যবিন্দুর মধ্যে দূরত্ব 260 মিমি (দুটি ফ্ল্যাঞ্জের মধ্যে 520 মিমি) এর বেশি হওয়া উচিত নয়।9 Q2 ` 2 L!এলবিএস গ্রুভ রিলগুলির জন্য, যদি বিচ্যুতি কোণ প্রস্তাবিত সীমা ছাড়িয়ে যায়, তাহলে অ্যাঙ্গেল কমপেনসেটর নামক একটি বিশেষ দড়ি শিথিল করার জন্য ব্যবহার করা যেতে পারে এবং খাঁজের উপর বাইরের তারের দড়ি বের করে বা মোচড় দিয়ে ক্ষতিগ্রস্ত হতে পারে।
এলবিএস ড্রাম প্রয়োজনীয় পরামিতি
তারের দড়ি বা তারের হাতা ব্যাস
মসৃণ ড্রামের ব্যাস (দড়ির খাঁজের ভিতরের ব্যাস)
দড়ি খাঁজ ড্রাম বাইরের ব্যাস
ড্রাম flanges মধ্যে দৈর্ঘ্য
দড়ি ক্ষমতা
দড়ি খাঁজ ঘূর্ণন (বাম বা ডান)
LBS ড্রাম চামড়া উপাদান প্রয়োজন
অঙ্কন বা অন্যান্য প্রয়োজনীয়তা প্রদান করা হয় কিনা
প্রযুক্তিগত পরামিতি এবং প্রয়োগ:
| না: |
তারের ব্যাস(মিমি): |
ঘূর্ণন দিক |
প্রধান ড্রাম
ব্যাস(মিমি) |
প্রধান ড্রাম দৈর্ঘ্য (মিমি) |
আবেদন |
| 1 |
8 10 13 |
বামহাতে, ডানহাতে |
430 |
763 |
তেল ওয়ার্কওভার রিগ উইঞ্চ,
টোয়িং উইঞ্চ
টাওয়ার কপিকল |
| 2 |
13 18 20 |
বামহাতে, ডানহাতে |
623 |
1144 |
ইঞ্জিনিয়ারিং উইঞ্চ,
লিফটিং উইঞ্চ, ক্রলার ক্রেন |
| 3 |
22 25 26 |
বামহাতে, ডানহাতে |
730 |
1220 |
তেল ওয়ার্কওভার রিগ,
লগিং উইঞ্চ |
| 4 |
18 22 32 |
বামহাতে, ডানহাতে |
670 |
1240 |
ড্রিলিং রিগ উইঞ্চ,
আঁকা |
| 5 |
28 32 36 40 |
বামহাতে, ডানহাতে |
560 |
630 |
ঘোরানো ড্রিলিং রিগ উইঞ্চ,
উত্তোলন সরঞ্জাম |
| 6 |
26 28 32 45 |
বামহাতে, ডানহাতে |
760 1146 |
1970 1765 |
অফশোর ক্রেন,
সামুদ্রিক ক্রেন, মুরিং উইঞ্চ |
পণ্য গঠন:

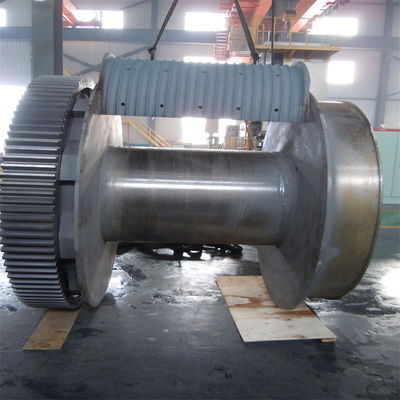

ইন্টিগ্রাল রোপ গ্রুভ ড্রাম: দড়ির ড্রামগুলি সরাসরি তাদের মধ্যে কাটা হয় (বোল্ট করা বা ঢালাই করা ফ্ল্যাঞ্জ সহ বা ছাড়াই, প্রয়োজন অনুসারে)। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, এলবিএস খাঁজটি সরাসরি ড্রামের শরীরে কাটা হয়, flanges হয় ঢালাই বা স্ক্রু-বোল্ট করা হয়.খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।
পণ্য সুবিধা:
সাধারণ নন-গ্রুভড (মসৃণ) ড্রাম এবং সর্পিল গ্রুভড ড্রামের সাথে তুলনা করে, গ্রুভড স্টিল ড্রাম স্লিভের মাল্টি-লেয়ার স্টিলের তারের দড়ির ঝরঝরে ঘুরতে সুস্পষ্ট সুবিধা রয়েছে।পাউন্ড ডবল ফোল্ড দড়ির খাঁজ স্টিলের তারের দড়ির ঘোরাকে আরও মসৃণ করে তোলে এবং স্তরগুলির মধ্যে লোড সমানভাবে বিতরণ করা হয়, স্টিলের তারের দড়ি বিন্যাসের প্রক্রিয়ায় অনিয়মিত, উচ্ছৃঙ্খল বায়ু এবং দড়ি কামড়ানো কমায়, স্টিলের তারের দড়ির ক্ষতি হ্রাস করে, দীর্ঘায়িত করে ইস্পাত তারের দড়ির পরিষেবা জীবন, সরঞ্জাম পরিচালনার সুরক্ষা উন্নত করে এবং বিশৃঙ্খল দড়ি প্রতিস্থাপনের কারণে যান্ত্রিক সরঞ্জামের শাটডাউন সময় এড়ায়।
