কাস্টমাইজড হাইড্রোলিক উইঞ্চ উত্তোলন ক্রেন তারের দড়ি ড্রাম খাদ ব্যাস 12 মিমি

খাদ ব্যাস 12mm দড়ি উইঞ্চ ড্রাম সঙ্গে কাস্টমাইজড হাইড্রোলিক উইঞ্চ উত্তোলন

কোম্পানি পরিচিতি

আমাদের কোম্পানি প্রধানত উত্তোলন যন্ত্রপাতি, সামুদ্রিক যন্ত্রপাতি, পেট্রোলিয়াম যন্ত্রপাতি, জল সংরক্ষণ যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি এবং অন্যান্য শিল্প পরিবেশন করে।প্রধান পণ্যগুলি হ'ল তেল তুরপুন মেশিন, ওয়ার্কওভার মেশিন, ওয়েল মেশিন, তেল ট্রাকের ড্রাম এবং উইঞ্চ উইঞ্চ (প্রধান ব্যারেল লিবাসি ডাবল ফোল্ডিং লাইনের খাঁজ গ্রহণ করে) এবং তেল সরঞ্জাম আনুষাঙ্গিক, আমার কারখানার দশ বছরেরও বেশি উত্পাদন অভিজ্ঞতা রয়েছে, সমাধান করতে দড়ি ঘুরানোর প্রক্রিয়ায় দড়ি, দড়ি কামড়ানোর প্রধান সমস্যা।

উইঞ্চ ড্রাম তেল রিগ উইঞ্চ, উইঞ্চ ড্রামের একটি গুরুত্বপূর্ণ অংশ

ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি

আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে

হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়

ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে

ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে

বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.

সাম্প্রতিক দশকগুলিতে তেল ড্রিলিং উইঞ্চের বিকাশের সাথে, উইঞ্চগুলি আরও বেশি দেখা যায়

ট্রান্সমিশন ফর্ম এবং গঠন ফর্ম, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন করা হয় না, আমাদের কোম্পানি LEBUS দড়ি খাঁজ উন্নত সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসর রয়েছে ছোট, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগটি হবে। ড্রাম দড়ি ঘুরানোর প্রভাবকে প্রভাবিত করে, কারণ এই, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রামের উচ্ছৃঙ্খল দড়ির ঘটনাকে কমাতে বা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রামের জীবনকে দীর্ঘায়িত করবে।

ডাবল ফোল্ডিং দড়ির খাঁজ তারের দড়ি ঘুরিয়ে মসৃণ করে তোলে, প্রতিটি স্তরের মধ্যে সমানভাবে লোড বিতরণ করা হয়, অনুশীলন প্রমাণ করেছে যে এই প্রযুক্তিটি তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে, ডেটা দেখায় যে তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে, তারের কমাতে পারে দড়ি ক্ষতি, নিরাপত্তা উন্নত, এবং দড়ি প্রতিস্থাপন ডাউনটাইম জন্য যান্ত্রিক সরঞ্জাম হ্রাস.


পণ্য পরিচিতি

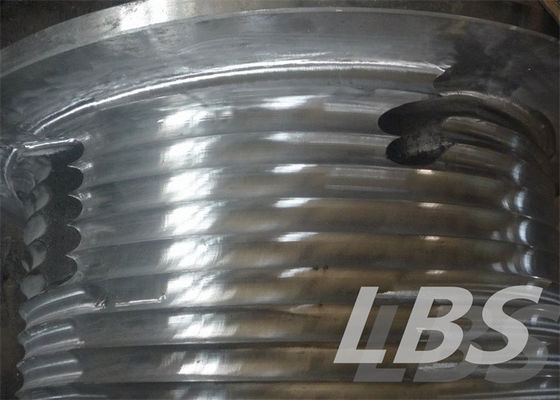

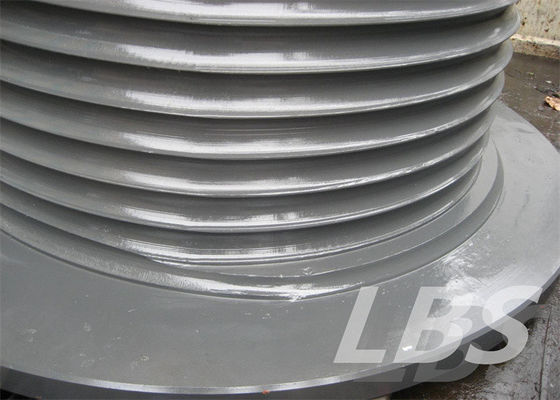

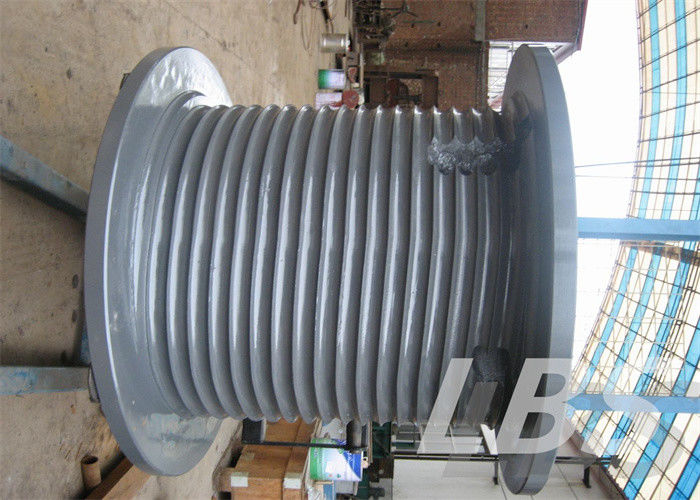

এলবিএস গ্রুভড উইঞ্চ ড্রামটি ডিজাইন করা হয়েছে এবং বিশেষভাবে তৈরি করা হয়েছে যাতে অ্যাপ্লিকেশনটি ব্যবহার করা হয়।দড়ির ব্যাস, দৈর্ঘ্য এবং নির্মাণের ধরন অনুযায়ী, আমরা খাঁজ প্যাটার্ন নিশ্চিত করতে পারি।

খাঁজ এর বৈশিষ্ট্য

1. প্রতিটি স্তরে তারের দড়ি স্পুলিংকে সুশৃঙ্খল এবং অভিন্ন শক্তি তৈরি করতে বিশেষভাবে খাঁজ রয়েছে।

2. এটি ড্রামের উপর আরোপিত দড়ি যে সঠিক শক্তি গণনা করা যেতে পারে।

3. স্পুলিং সম্পূর্ণ নিয়ন্ত্রণে, যা উপরের স্তরগুলি দ্বারা নীচের স্তরগুলিকে চূর্ণ বা চিমটি করা প্রতিরোধ করে

4. খাঁজের সাথে, ড্রামের অবিচ্ছিন্ন খাঁজটি ফ্ল্যাঞ্জের সমান্তরাল হয়, প্রতিটি রেভিলিউশনে দুটি ক্রসওভার পয়েন্ট ছাড়া যেখানে খাঁজটি ড্রামের অর্ধেক পিচ জুড়ে চলে যায় যাতে প্রতিটি পিচের জন্য মুভমেন্টের একটি টান পিচ দেয়।

তারের দড়ি উইঞ্চ ড্রাম ডিজাইনের পরামিতি

1. ড্রাম ব্যাস

2. flanges মধ্যে প্রস্থ

3. তারের দড়ি বা তারের ব্যাস

4. তারের দড়ি ঘূর্ণন দিক: বাম এবং ডান

7. ড্রাম এর উপাদান

8. ফ্ল্যাঞ্জের ব্যাস

9. তারের দড়ির সর্বাধিক কাজের লোড

10. তারের দড়ি/তারের সর্বোচ্চ ক্ষমতা

11. ড্রামের অবস্থান কোণ এবং স্থির কপিকল

12. দড়ি এন্ট্রি মোড

13. যদি সম্ভব হয়, বিস্তারিত ড্রাম অঙ্কন প্রদান করুন:

দ্রষ্টব্য: ড্রামটি ইন্টিগ্রাল টাইপ এবং স্প্লিট টাইপের মধ্যে বিভক্ত, ইন্টিগ্রাল প্রয়োজন অঙ্কন প্রক্রিয়াকরণ।

বিভাজনের জন্য ভিতরের ব্যাস, বাইরের ব্যাস, দৈর্ঘ্য, তারের দড়ির ব্যাস, দড়ির খাঁজের দিক (বাম বা ডান) প্রয়োজন

1, উইঞ্চ স্পেসিফিকেশন প্রয়োজনীয়তা অনুযায়ী সেট করা আবশ্যক.এর স্পেসিফিকেশন নেট উচ্চতা 2.0 মিটারের কম নয়, নেট প্রস্থ 2.4 মিটার, নেট গভীরতা 2.0 মিটার।বায়ু সরবরাহের সাথে রাস্তা রাস্তার প্রকৃত পরিস্থিতি অনুযায়ী নির্ধারিত হয় এবং নীতিটি নিরাপদ অপারেশনকে প্রভাবিত করে না।
2, উইঞ্চ নির্মাণ যতদূর সম্ভব পিক খনন ব্যবহার করতে, রাস্তার বিভিন্ন ধরনের সমর্থন অনুযায়ী কাঠের চালা বা আই-স্টীল শেড সমর্থন করতে ব্যবহার করা যেতে পারে।যখন ছাদ অক্ষত থাকে তখন অ্যাঙ্কর মেশ সাপোর্ট ব্যবহার করা হয় এবং ছাদ ভেঙ্গে গেলে স্ক্যাফোল্ডিং সাপোর্ট ব্যবহার করা হয়
3, 11.4KW ছোট উইঞ্চ ফাউন্ডেশনে কংক্রিট ঢালা ব্যবহার করা উচিত, এর মৌলিক স্পেসিফিকেশন হল 1.0×1.0×1.0 মিটার।কংক্রিট সিমেন্ট, বালি, পাথর (তরমুজের বীজের টুকরা) মিশ্রণের অনুপাত 1:2:2;জল সিমেন্ট অনুপাত 0.4.
4, উইঞ্চ ব্যবহৃত ভারা সমর্থন, বাইরে থেকে ফ্রেমে, চালা এবং সমর্থন কাঠ বা টান রড একটি সম্পূর্ণ, কোমর মধ্যে সংযুক্ত সঙ্গে চালা মধ্যে, কঠোর ফিরে কঠিন হতে সাহায্য.শেডের মধ্যে দূরত্ব 0.7 মিটারের বেশি হবে না।যখন অ্যাঙ্কর মেশ সমর্থন ব্যবহার করা হয়, তখন বল্টু সারিগুলির ব্যবধান 800×800mm হয়।
5. উইঞ্চ মোটরটি ছোট উইঞ্চ নেস্টের ভিতরের দিকে ইনস্টল করা উচিত এবং অপারেটিং স্থানটি 0.8 মিটারের কম হবে না;অপারেশন বোতামটি তাকটিতে রয়েছে এবং সুইচটি সুন্দরভাবে স্থাপন করা হয়েছে এবং কর্মীদের অপারেশনে বাধা দেবে না।
6, অপারেশন পদ্ধতি অনুযায়ী অন্যান্য বিধান.

অঙ্কন এর রূপরেখা কাঠামো

প্রসেসিং টেকনিক
