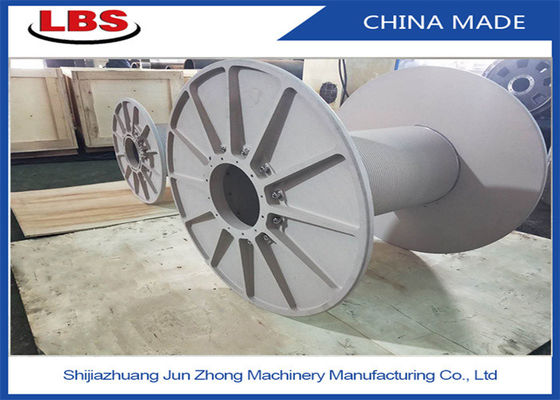

2000lbs দ্রুত গতির সর্পিল স্লটেড ক্রেন হোইস্ট ড্রাম

2000lbs ফাস্ট স্পিড স্পাইরাল স্লটেড ওয়্যার রোপ উইঞ্চ ডাবল ড্রামস, দুটি ড্রাম

এলবিএস ড্রাম হল এক ধরণের খাঁজ ফর্ম যা বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য উপযুক্ত।যেহেতু এই ধরণের দড়ির খাঁজ ড্রামের পরিধির দিকটির বেশিরভাগ অংশে ফ্ল্যাঞ্জের প্রান্তের মুখের সাথে সমান্তরাল রাখা হয় এবং শুধুমাত্র একটি খুব ছোট অংশে ফ্ল্যাঞ্জের শেষ মুখের সাথে ছেদ করে, দড়ির খাঁজটি অবশ্যই ঘুরিয়ে দিতে হবে, তাই নাম "ভাঁজ দড়ি খাঁজ"

বছরের পর বছর ব্যবহারিক ব্যবহার দেখায় যে ড্রামের এই ধরণের বিশেষ দড়ির খাঁজ কাঠামো, ডাবল ভাঁজ করা কর্ড স্লট সিস্টেম সম্পর্কে তারের দড়ি মাল্টি-লেয়ার উইন্ডিং দড়ির সমস্যাটি ভালভাবে সমাধান করতে পারে, যাতে ড্রামের ঘুরানো দড়িতে মাল্টিলেয়ার সম্পূর্ণভাবে জড়িত থাকে। এবং রিলটি মসৃণভাবে রোল আউট করে, এবং তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করতে পারে, সিস্টেমটি এখনও সবচেয়ে কার্যকর পদ্ধতি এবং সবচেয়ে নিখুঁত।পরীক্ষায় দেখা গেছে যে লেবাস ড্রাম তারের দড়ির আয়ু 500% এর বেশি দীর্ঘায়িত করতে পারে দড়ির খাঁজ তারের দড়ির বৈশিষ্ট্যের সাথে মিলে যায়।

দড়ি উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি

উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...

পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C

স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে

ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ

ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত

প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ

তারের দড়ি ব্যাস: 3 MM~100 MM

প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র

এই LBS রিল মডেল হল: LBSZ1080-1300

এলবিএস ড্রামের ব্যাস 1080 মিমি প্রতিনিধিত্ব করে, দৈর্ঘ্য 1300 মিমি,

তারের দড়ি পাড়ার পরিষেবা প্রদান করুন, জাহাজের উইঞ্চ ওয়্যার রোপ চেইন কানেকশন বা ড্রিলিং রিগ, ক্রেন লিঙ্ক ক্যাবল পাড়ার অপারেশন সহ, তারের দড়িকে আরও ভালভাবে রক্ষা করার জন্য।

উইঞ্চ ড্রাম তেল রিগ উইঞ্চ, উইঞ্চ ড্রামের একটি গুরুত্বপূর্ণ অংশ

ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি

আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে

হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়

ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে

ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে

বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.

সাম্প্রতিক দশকগুলিতে তেল ড্রিলিং উইঞ্চের বিকাশের সাথে, উইঞ্চগুলি আরও বেশি দেখা যায়

ট্রান্সমিশন ফর্ম এবং গঠন ফর্ম, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন করা হয় না, আমাদের কোম্পানি LEBUS দড়ি খাঁজ উন্নত সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসর রয়েছে ছোট, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগটি হবে। ড্রাম দড়ি ঘুরানোর প্রভাবকে প্রভাবিত করে, কারণ এই, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রামের উচ্ছৃঙ্খল দড়ির ঘটনাকে কমাতে বা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রামের জীবনকে দীর্ঘায়িত করবে।

ডাবল ফোল্ডিং দড়ির খাঁজ তারের দড়ি ঘুরিয়ে মসৃণ করে তোলে, প্রতিটি স্তরের মধ্যে সমানভাবে লোড বিতরণ করা হয়, অনুশীলন প্রমাণ করেছে যে এই প্রযুক্তিটি তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে, ডেটা দেখায় যে তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে, তারের কমাতে পারে দড়ি ক্ষতি, নিরাপত্তা উন্নত, এবং দড়ি প্রতিস্থাপন ডাউনটাইম জন্য যান্ত্রিক সরঞ্জাম হ্রাস.


পণ্য পরিচিতি

এলবিএস গ্রুভড উইঞ্চ ড্রামটি ডিজাইন করা হয়েছে এবং বিশেষভাবে তৈরি করা হয়েছে যাতে অ্যাপ্লিকেশনটি ব্যবহার করা হয়।দড়ির ব্যাস, দৈর্ঘ্য এবং নির্মাণের ধরন অনুযায়ী, আমরা খাঁজ প্যাটার্ন নিশ্চিত করতে পারি।

খাঁজ এর বৈশিষ্ট্য

1. প্রতিটি স্তরে তারের দড়ি স্পুলিংকে সুশৃঙ্খল এবং অভিন্ন শক্তি তৈরি করতে বিশেষভাবে খাঁজ রয়েছে।

2. এটি ড্রামের উপর আরোপিত দড়ি যে সঠিক শক্তি গণনা করা যেতে পারে।

3. স্পুলিং সম্পূর্ণ নিয়ন্ত্রণে, যা উপরের স্তরগুলি দ্বারা নীচের স্তরগুলিকে চূর্ণ বা চিমটি করা প্রতিরোধ করে

4. খাঁজের সাথে, ড্রামের অবিচ্ছিন্ন খাঁজটি ফ্ল্যাঞ্জের সমান্তরাল হয়, প্রতিটি রেভিলিউশনে দুটি ক্রসওভার পয়েন্ট ছাড়া যেখানে খাঁজটি ড্রামের অর্ধেক পিচ জুড়ে চলে যায় যাতে প্রতিটি পিচের জন্য মুভমেন্টের একটি টান পিচ দেয়।

• তারের দড়ি ব্যাস বা তারের ব্যাস (মিমি)
• ভিতরের ব্যাস D1(মিমি)
• বাইরের ব্যাস D2(মিমি)
• ফ্ল্যাঞ্জের মধ্যে প্রস্থ L(মিমি)
• দড়ি ক্ষমতা (মি)
• উপাদান:
• ঘূর্ণন দিক: বাম বা ডান?

1. আমাদের পণ্য কমপ্যাক্ট গঠন সুবিধা আছে, হালকা ওজন, নিরাপদ এবং কাজ সহজ.

2. আমাদের পণ্যগুলি সামুদ্রিক ডেক যন্ত্রপাতি, পোতাশ্রয়, পেট্রোলিয়াম, ড্রিল মেশিন, ইঞ্জিনিয়ারিং যন্ত্রপাতি, খনির, ভূতাত্ত্বিক অনুসন্ধান এবং নির্মাণ যন্ত্রপাতি এবং ইত্যাদিতে সাধারণ উত্তোলন, ঢালাই এবং অন্যান্য কাজের জন্য ব্যবহৃত হয়।

3. উচ্চ শুরু এবং কাজের দক্ষতা

4. সামান্য শব্দ সঙ্গে নির্ভরযোগ্য অপারেশন

আমাদের কারখানা দ্বারা উত্পাদিত দড়ি খাঁজ ড্রাম এবং উইঞ্চের ভাঁজ করার বর্তমান পরিস্থিতি অনুসারে, যে শিল্পগুলি সফলভাবে প্রয়োগ করা হয়েছে সেগুলি নিম্নরূপ:
1. সামুদ্রিক যন্ত্রপাতি: অফশোর অয়েল ক্রেন উইঞ্চ, মুরিং উইঞ্চ, টোয়িং উইঞ্চ, টোয়িং ক্যাবল উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক্যাল উইঞ্চ
2. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, তেল লগিং কার উইঞ্চ, তেল ওয়ার্কওভার মেশিন, ওয়েল মেশিন, তেল ট্রাক উইঞ্চ ইত্যাদি
3. উত্তোলন যন্ত্রপাতি: ক্রেন, টাওয়ার ক্রেন উইঞ্চ, গ্যান্ট্রি ক্রেন উইঞ্চ, ক্রলার ক্রেন উইঞ্চ, টায়ার ক্রেন উইঞ্চ
4. নির্মাণ যন্ত্রপাতি: বিল্ডিং প্রাচীর পরিষ্কার উইঞ্চ, একক ড্রাম উইঞ্চ, ডবল ড্রাম উইঞ্চ
5. অন্যান্য নির্মাণ যন্ত্রপাতি: ক্যাবল উইঞ্চ, টাওয়ার ক্রেন, পাইল ড্রাইভার, বৈদ্যুতিক-হাইড্রলিক উইঞ্চ
6. মাইনিং যন্ত্রপাতি: ডিসপ্যাচ উইঞ্চ, ট্র্যাকশন উইঞ্চ, ইনলাইন্ড উইঞ্চ, ইত্যাদি

অঙ্কন এর রূপরেখা কাঠামো

প্রসেসিং টেকনিক
