Lbs উত্তোলন ড্রাম শিল্পের জন্য 2000mm তারের দড়ি উইঞ্চ ড্রাম

এলবিএস উত্তোলন ড্রাম শিল্পের জন্য ক্রেন 2000 মিমি তারের দড়ি উইঞ্চ ড্রাম

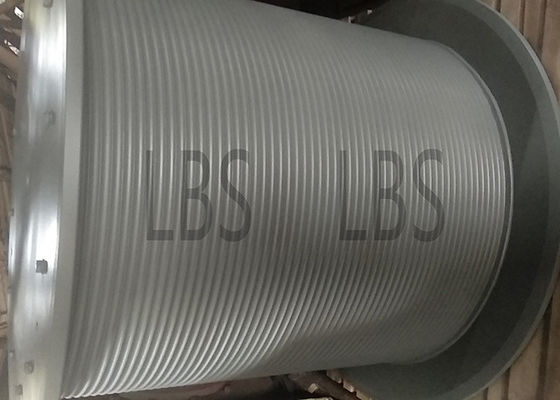

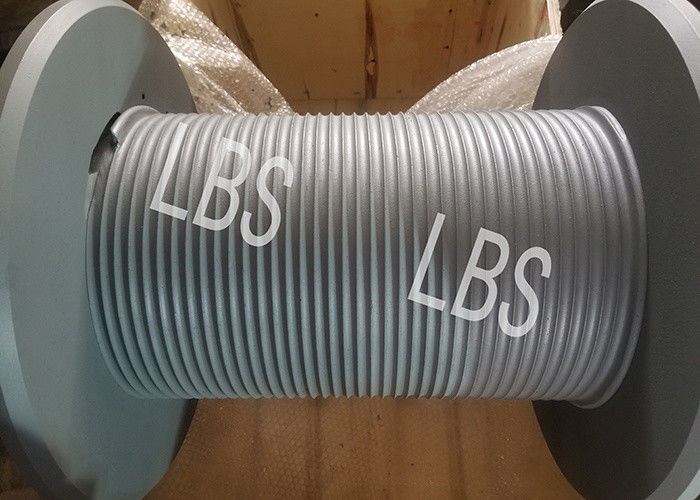

এলবিএস ড্রাম হল এক ধরণের খাঁজ ফর্ম যা বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য উপযুক্ত।যেহেতু এই ধরণের দড়ির খাঁজ ড্রামের পরিধির দিকটির বেশিরভাগ অংশে ফ্ল্যাঞ্জের প্রান্তের মুখের সাথে সমান্তরাল রাখা হয় এবং শুধুমাত্র একটি খুব ছোট অংশে ফ্ল্যাঞ্জের শেষ মুখের সাথে ছেদ করে, দড়ির খাঁজটি অবশ্যই ঘুরিয়ে দিতে হবে, তাই নাম "ভাঁজ দড়ি খাঁজ"

বছরের পর বছর ব্যবহারিক ব্যবহার দেখায় যে ড্রামের এই ধরণের বিশেষ দড়ির খাঁজ কাঠামো, ডাবল ভাঁজ করা কর্ড স্লট সিস্টেম সম্পর্কে তারের দড়ি মাল্টি-লেয়ার উইন্ডিং দড়ির সমস্যাটি ভালভাবে সমাধান করতে পারে, যাতে ড্রামের ঘুরানো দড়িতে মাল্টিলেয়ার সম্পূর্ণভাবে জড়িত থাকে। এবং রিলটি মসৃণভাবে রোল আউট করে, এবং তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করতে পারে, সিস্টেমটি এখনও সবচেয়ে কার্যকর পদ্ধতি এবং সবচেয়ে নিখুঁত।পরীক্ষায় দেখা গেছে যে লেবাস ড্রাম তারের দড়ির আয়ু 500% এর বেশি দীর্ঘায়িত করতে পারে দড়ির খাঁজ তারের দড়ির বৈশিষ্ট্যের সাথে মিলে যায়।

পরিবেশের ব্যবহার:

1. বহিরঙ্গন ব্যবহারের অনুমতি দেওয়া হয়;

2. উচ্চতা 2000M অতিক্রম করে না;

3. পরিবেষ্টিত তাপমাত্রা -30℃ ~ +65℃;

4. এটা বৃষ্টি, স্প্ল্যাশ এবং ধুলো অবস্থার অধীনে কাজ করার অনুমতি দেওয়া হয়.

এই LBS রিল মডেল হল: LBSZ1080-1300

রিবাস ড্রামের ব্যাস 1080 মিমি, দৈর্ঘ্য 1300 মিমি,

তারের দড়ি পাড়ার পরিষেবা প্রদান করুন, জাহাজের উইঞ্চ ওয়্যার রোপ চেইন কানেকশন বা ড্রিলিং রিগ, ক্রেন লিঙ্ক ক্যাবল পাড়ার অপারেশন সহ, তারের দড়িকে আরও ভালভাবে রক্ষা করার জন্য।

উইঞ্চ ড্রাম তেল রিগ উইঞ্চ, উইঞ্চ ড্রামের একটি গুরুত্বপূর্ণ অংশ

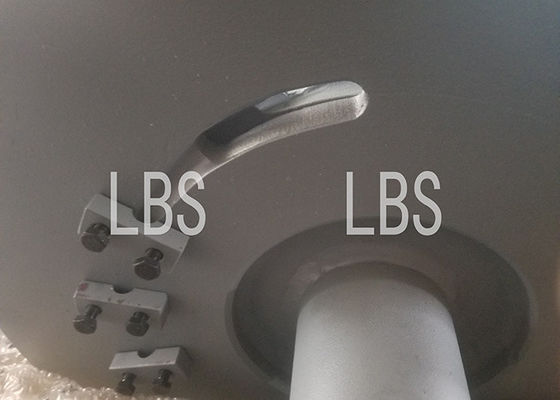

ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি

আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে

হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়

ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে

ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে

বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.

সাম্প্রতিক দশকগুলিতে তেল ড্রিলিং উইঞ্চের বিকাশের সাথে, উইঞ্চগুলি আরও বেশি দেখা যায়

ট্রান্সমিশন ফর্ম এবং গঠন ফর্ম, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন করা হয় না, আমাদের কোম্পানি LEBUS দড়ি খাঁজ উন্নত সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসর রয়েছে ছোট, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগটি হবে। ড্রাম দড়ি ঘুরানোর প্রভাবকে প্রভাবিত করে, কারণ এই, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রামের উচ্ছৃঙ্খল দড়ির ঘটনাকে কমাতে বা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রামের জীবনকে দীর্ঘায়িত করবে।

যখন স্প্লিট টাইপ ড্রামের বেড়া স্কিন ইনস্টল করা হয়, তখন স্প্লিট ফেন্স স্কিন স্লিভটি মসৃণ স্লটলেস ড্রামে মোড়ানো হয় এবং বোল্ট বা ঢালাইয়ের মাধ্যমে ড্রামের সাথে ঘনিষ্ঠভাবে সংযুক্ত থাকে, যাতে পৃষ্ঠের বাইরে ড্রামের আসল মসৃণ পৃষ্ঠটি আকারে পরিণত হয়। লেবাস ডবল ভাঁজ দড়ি খাঁজ, যা উইঞ্চ পরিবর্তন বা ড্রাম প্রতিস্থাপন প্রয়োগের জন্য সুবিধাজনক।

LBS দড়ি খাঁজ ড্রাম এছাড়াও নির্দিষ্ট অপারেটিং শর্ত প্রয়োজন.এই অবস্থার মধ্যে সবচেয়ে গুরুত্বপূর্ণ হল তারের দড়ির ডিফ্লেকশন অ্যাঙ্গেল, যেটি হল রিল থেকে প্রথম ফিক্সড পুলি পর্যন্ত তারের দড়ির মধ্যবর্তী কোণ।সাধারণভাবে বলতে গেলে, এই বিচ্ছুরণ কোণ 1.5° এর বেশি হওয়া উচিত নয় এবং 0.5° এর কম হওয়া উচিত নয়।কিছু সামান্য পার্থক্য আছে (প্রায় 0.25° বৈচিত্র), কিন্তু এই সাধারণ পরিসংখ্যানটি মনে রাখা ভালো।সর্বোত্তম প্রতিচ্ছবি কোণ লোড, তারের গঠন এবং উত্তোলনের গতির উপরও নির্ভর করে।এই ডিফ্লেকশন অ্যাঙ্গেল নির্দেশ করে যে ড্রাম থেকে পুলি পর্যন্ত প্রতি 10 মিটারের জন্য, তারের দড়ি এবং ড্রামের মধ্যবিন্দুর মধ্যে দূরত্ব 260 মিমি (দুটি ফ্ল্যাঞ্জের মধ্যে 520 মিমি) এর বেশি হওয়া উচিত নয়।9 Q2 ` 2 L!এলবিএস গ্রুভ রিলগুলির জন্য, যদি বিচ্যুতি কোণ প্রস্তাবিত সীমা ছাড়িয়ে যায়, তাহলে অ্যাঙ্গেল কমপেনসেটর নামক একটি বিশেষ দড়ি শিথিল করার জন্য ব্যবহার করা যেতে পারে এবং খাঁজের উপর বাইরের তারের দড়ি বের করে বা মোচড় দিয়ে ক্ষতিগ্রস্ত হতে পারে।

1) ভারী বস্তু উত্তোলনের জন্য একটি নির্দিষ্ট গতি এবং উচ্চ নিরাপত্তা প্রয়োজন।

2) সরঞ্জাম ইনস্টলেশন, সাধারণ সরঞ্জামের গুণমান বড়, এটির জন্য প্রয়োজন যে উত্তোলনের একটি বড় উত্তোলন ক্ষমতা রয়েছে, যাতে ইনস্টলেশনের নির্ভুলতা নিশ্চিত করতে, গতি খুব বেশি হতে পারে না।পতন রোধ করার জন্য, এর নিরাপত্তার প্রয়োজনীয়তা বেশি।

3) ট্র্যাকশন আইটেম, কারণ এই কাজটি সাধারণত অনুভূমিক বা ঝোঁক দিকে বাহিত হয়, যাতে আইটেমগুলি আগে এবং পরে সরানো যায়, উইঞ্চ ড্রামের প্রয়োজনীয়তাগুলি কাজ করতে পারে।

4) পাইল ড্রাইভিং, একটি নির্দিষ্ট উচ্চতায় ওজন উত্তোলনের জন্য উত্তোলনের প্রয়োজন হয়, পাইল ড্রাইভিং অর্জনের জন্য ওজনকে ফ্রি পতনে পরিণত করতে পারে, অর্থাৎ, স্লিপ কর্মক্ষমতা সহ উত্তোলন।

যদিও উত্তোলনকে অনেক প্রকারে ভাগ করা যায়, আসলে, জটিল প্রয়োগের কারণে, স্পষ্টভাবে তাদের আলাদা করা কঠিন এবং প্রায়শই, একটি উত্তোলনের জন্য কয়েকটি কাজ করতে হয়, তাই উত্তোলনের নকশায় একটি ভাগ ব্যবহার করা খুব বেশি নয়। পরিষ্কার, কিন্তু ডিজাইনের জন্য প্রয়োজনীয় হিসাবে উচ্চ, যাতে উত্তোলনটি বহু-ব্যবহার উপলব্ধি করতে পারে, আরও ব্যাপক অ্যাপ্লিকেশন পেতে পারে।

অঙ্কন এর রূপরেখা কাঠামো

প্রসেসিং টেকনিক
