পাউন্ড গ্রুভড ওয়্যার রোপ কোয়াড বিম ক্রেন ড্রাম নন স্ট্যান্ডার্ড কাস্টম

মরীচি ক্রেন অ-মানক কাস্টম জন্য LBS খাঁজকাটা তারের দড়ি কোয়াড ড্রাম

দুটি ধরণের ঝুলন্ত বিম ক্রেন রয়েছে: একটি হল একটি ডাবল ডেক ট্রলি যা উপরের ঘূর্ণায়মান ট্রলি এবং নীচের হাঁটার ট্রলি দ্বারা গঠিত;উপরের ট্রলিটি ট্রলি রোটেটিং মেকানিজম, ডাবল ড্রাম, ডাবল লিফটিং মেকানিজম এবং স্প্রেডারের সমন্বয়ে গঠিত।দ্বিতীয়টি হল একক ট্রলি, ডাবল ড্রাম, ডাবল লিফটিং পয়েন্ট লিফটিং মেকানিজম, রোটারি স্পিগট এবং অন্যান্য উপাদান।উত্তোলন প্রক্রিয়াটি বিলেটের উত্থান এবং পতন উপলব্ধি করে এবং উপরের ঘূর্ণায়মান ট্রলি বা ঘূর্ণমান স্প্যানারটি বিলেটের 90° ঘূর্ণায়মান স্ট্যাকিং উপলব্ধি করে।উত্পাদন অনুশীলনে, এটি পাওয়া গেছে যে এই দুটি ধরণের ক্রেনগুলির জটিল কাঠামো রয়েছে এবং উচ্চ গতির অপারেশনের প্রক্রিয়াতে স্লিংটির বড় বিচ্যুতি এবং দোলাচল থাকবে এবং কাজের দক্ষতা কম এবং কর্মক্ষমতা খারাপ।একটি চতুর্গুণ রিল নকশা এই সমস্যা সমাধান.

লিফটিং মেকানিজমের ডিজাইনে, পুলি গ্রুপের অনুপাতের নির্বাচন শুধুমাত্র তারের দড়ি, কপিকল এবং ড্রামের ব্যাস নির্বাচনের পাশাপাশি রিডুসারের কম গতির শ্যাফ্টের স্ট্যাটিক টর্কের গণনার উপর ব্যাপক প্রভাব ফেলে, কিন্তু সরাসরি প্রভাবিত করে। ড্রামে তারের দড়ির কার্যকরী সংখ্যা এবং তারপরে স্টিয়ারিং পুলি এবং ড্রামের মধ্যে দূরত্বকে প্রভাবিত করে।দূরত্ব যত কাছাকাছি হবে, পুলি এবং রিলের ভিতরে এবং বাইরে তারের দড়ির বিক্ষেপণ কোণ তত বেশি হবে এবং এর বিপরীতে।
তারের দড়ি ওয়াইন্ডিং সিস্টেমে 4টি দড়ি রয়েছে এবং দড়ির মাথার এক প্রান্ত তারের দড়ি প্রেসিং প্লেট দ্বারা চতুর্গুণ রিলে স্থির করা হয়।চারটি দড়ি উভয় দিকে প্রতিসাম্যভাবে সাজানো হয়েছে।দুটি অনুদৈর্ঘ্য দড়ি ড্রামের অভ্যন্তরে দড়ির খাঁজে প্রতিসাম্যভাবে ক্ষতবিক্ষত হয়, ড্রামের বিপরীত দিক থেকে ক্ষতবিক্ষত হয় এবং পালাক্রমে সংশ্লিষ্ট স্টিয়ারিং পুলি এবং স্প্রেডার পুলির মধ্য দিয়ে যায়।অন্য প্রান্তটি দড়ি হেড ফিক্সিং ডিভাইসের সাথে সংযুক্ত থাকে যাতে দুটি অনুদৈর্ঘ্য প্রতিসম উত্তোলন পয়েন্ট তৈরি হয়।দুটি অনুপ্রস্থ দড়ি ড্রামের বাইরে দড়ির খাঁজে প্রতিসাম্যভাবে ক্ষতবিক্ষত হয়, ড্রাম থেকে একই দিকে ক্ষতবিক্ষত হয় এবং সংশ্লিষ্ট স্প্যানার পুলির মধ্য দিয়ে যায় এবং অন্য প্রান্তটি দড়ি হেড ফিক্সিং ডিভাইসের সাথে সংযুক্ত থাকে যাতে দুটি অনুপ্রস্থ প্রতিসাম্য উত্তোলন তৈরি হয়। পয়েন্টচারটি উত্তোলন পয়েন্ট ইতিবাচকভাবে ক্রস বিতরণ করা হয়েছিল।

1. কার্বন কাঠামোগত ইস্পাত: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. নিম্ন খাদ উচ্চ শক্তি ইস্পাত: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. খাদ কাঠামোগত ইস্পাত: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. পলিমার উপকরণ, ফাইবার উপকরণ এবং পলিমাইড নাইলন উপকরণ।
5. স্টেইনলেস স্টীল উপকরণ, অ্যালুমিনিয়াম উপকরণ, ইত্যাদি
পণ্য উপাদান গ্রাহকের অনুরোধ অনুযায়ী নির্বাচন করা যেতে পারে

প্রথমত, তারের দড়িটি উত্তোলনের আগে সাজানো হয় না, এবং তারের দড়িটি নিজেই পরীক্ষা করা হয় এবং তারের দড়িটি ভাঙ্গা দড়ির উচ্চ অনুপাতের সাথে সময়মতো প্রতিস্থাপন করা উচিত।দ্বিতীয়ত, উইঞ্চটি ঠিক করার জন্য একটি ভাল কাজ করুন, উইঞ্চের ভিত্তিটি অস্থির, এবং উইঞ্চটি উত্তোলনের সময় স্থানচ্যুত হওয়ার ঝুঁকিতে থাকে।দড়ি দেখান।তৃতীয়ত, উত্তোলন করার সময়, তারের দড়িতে লেগে থাকুন এবং 90 ডিগ্রি কোণে ড্রাম করুন।উপরের ছোট উইঞ্চ তারের দড়ি বিশৃঙ্খলার পদ্ধতি এড়াতে হয়।উইঞ্চে অনেক অংশ রয়েছে।বিভিন্ন অংশের প্রভাব ভিন্ন, এবং ফল্ট প্রতিক্রিয়া পদ্ধতি ভিন্ন হবে

পরিবেশের ব্যবহার:

1. বহিরঙ্গন ব্যবহারের অনুমতি দেওয়া হয়;

2. উচ্চতা 2000M অতিক্রম করে না;

3. পরিবেষ্টিত তাপমাত্রা -30℃ ~ +65℃;

4. এটা বৃষ্টি, স্প্ল্যাশ এবং ধুলো অবস্থার অধীনে কাজ করার অনুমতি দেওয়া হয়.

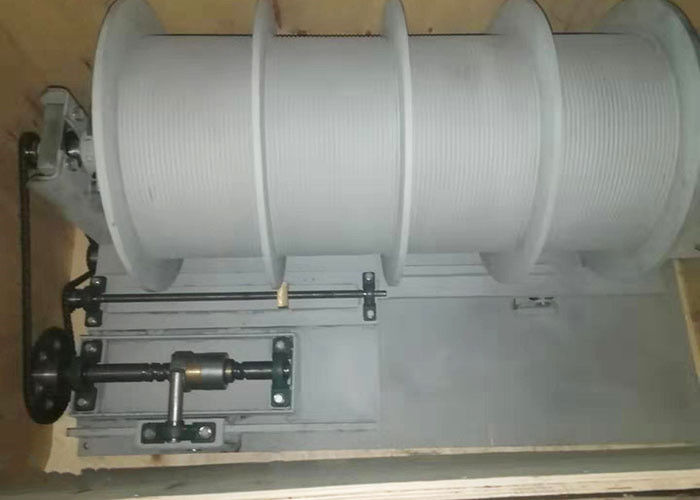

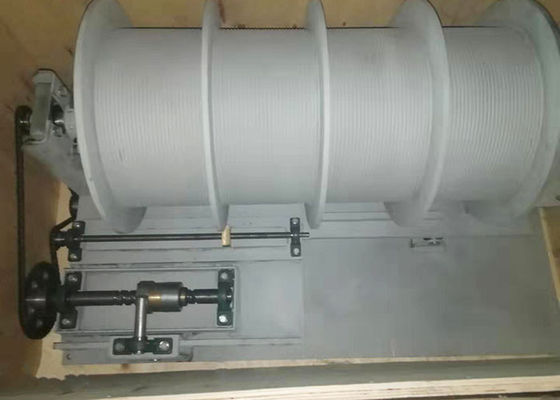

এই LBS রিল মডেল হল: LBSZ1080-1300

রিবাস ড্রামের ব্যাস 1080 মিমি, দৈর্ঘ্য 1300 মিমি,

তারের দড়ি পাড়ার পরিষেবা প্রদান করুন, জাহাজের উইঞ্চ ওয়্যার রোপ চেইন কানেকশন বা ড্রিলিং রিগ, ক্রেন লিঙ্ক ক্যাবল পাড়ার অপারেশন সহ, তারের দড়িকে আরও ভালভাবে রক্ষা করার জন্য।

উইঞ্চ ড্রাম তেল রিগ উইঞ্চ, উইঞ্চ ড্রামের একটি গুরুত্বপূর্ণ অংশ

ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি

আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে

হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়

ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে

ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে

বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.

সাম্প্রতিক দশকগুলিতে তেল ড্রিলিং উইঞ্চের বিকাশের সাথে, উইঞ্চগুলি আরও বেশি দেখা যায়

ট্রান্সমিশন ফর্ম এবং গঠন ফর্ম, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন করা হয় না, আমাদের কোম্পানি LEBUS দড়ি খাঁজ উন্নত সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসর রয়েছে ছোট, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগটি হবে। ড্রাম দড়ি ঘুরানোর প্রভাবকে প্রভাবিত করে, কারণ এই, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রামের উচ্ছৃঙ্খল দড়ির ঘটনাকে কমাতে বা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রামের জীবনকে দীর্ঘায়িত করবে।

যখন স্প্লিট টাইপ ড্রামের বেড়া স্কিন ইনস্টল করা হয়, তখন স্প্লিট ফেন্স স্কিন স্লিভটি মসৃণ স্লটলেস ড্রামে মোড়ানো হয় এবং বোল্ট বা ঢালাইয়ের মাধ্যমে ড্রামের সাথে ঘনিষ্ঠভাবে সংযুক্ত থাকে, যাতে পৃষ্ঠের বাইরে ড্রামের আসল মসৃণ পৃষ্ঠটি আকারে পরিণত হয়। লেবাস ডবল ভাঁজ দড়ি খাঁজ, যা উইঞ্চ পরিবর্তন বা ড্রাম প্রতিস্থাপন প্রয়োগের জন্য সুবিধাজনক।

1) তারের দড়ি বা তারের ব্যাস (মিমি)
2) প্রধান ড্রাম ব্যাস (মিমি)
3) ফ্ল্যাঞ্জের মধ্যে প্রস্থ (মিমি)
4) দড়ি বা তারের দৈর্ঘ্য মিটমাট করা
5) ড্রামের উপাদান এবং প্রয়োজনীয়তা
6) দড়ি বা তারের উপর সর্বাধিক অপারেটিং লোড
7) তারের দড়ি প্রবেশের দিকনির্দেশ
8) দড়ি প্রবেশের ধরন
9) ফিক্সড শেভ থেকে দূরত্ব এবং ফ্ল্যাঞ্জের মধ্যে অবস্থান
10) ফ্ল্যাঞ্জের বাইরের ব্যাস

1. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ ইত্যাদি
2. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন
3. উত্তোলন: বিল্ডিং ওয়াইপ ওয়াল মেশিন, উইন্ডিং মেশিন
4. ইঞ্জিনিয়ারিং যন্ত্রপাতি: টাওয়ার ক্রেন, পাইলিং মেশিন
5. সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, ড্রওয়ার্কস এবং উত্তোলন

প্রারম্ভিক ভূমিকা দেশী এবং বিদেশী উন্নত টেকনিক্স ফর্ম, বছর পরে R&D, আমাদের কোম্পানীর যন্ত্রপাতির মাল্টিলেয়ার স্পুলিং ফিল্ড উত্তোলনে একটি বড় অগ্রগতি হয়েছে এবং 2010 সালে এলবিএস গ্রুভের উৎপাদন পেটেন্ট প্রাপ্ত হয়েছে। এদিকে আমরা আমাদের ব্র্যান্ড -এলবিএস তৈরি করেছি।বর্তমানে, কোম্পানি একটি স্থিতিশীল এবং ক্রমিক উত্পাদন মোড গঠন করেছে.

অঙ্কন এর রূপরেখা কাঠামো

প্রসেসিং টেকনিক
