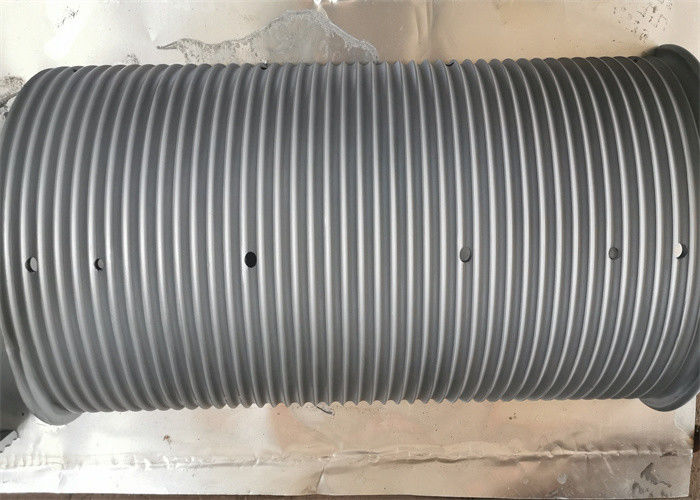

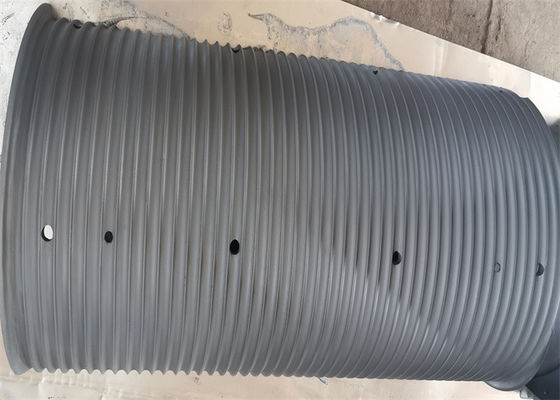

কার্বন ইস্পাত Q335B লেবুস খাঁজযুক্ত ক্যানবেল ড্রাম হাতা জোড়া
এলবিএস গ্রোভডের সুবিধা
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
ডিসুবিধাএলবিএস গ্রোভডের
এলবিএস দড়ি খাঁজ ড্রামের অসুবিধা হল এটি আরও জটিল, তাই এটি সর্পিল দড়ি খাঁজ ড্রামের চেয়ে একটু বেশি ব্যয়বহুল।যাইহোক, এই অতিরিক্ত খরচ দ্রুত তারের দড়ির সঞ্চয় দ্বারা ক্ষতিপূরণ করা হয়, যা ব্যয়বহুল এবং প্রতিস্থাপনের জন্য উৎপাদন সময় লাগে।
এর শর্তাবলীLBS খাঁজকাটা
LBS দড়ি খাঁজ ড্রাম এছাড়াও নির্দিষ্ট অপারেটিং শর্ত প্রয়োজন.এই অবস্থার মধ্যে সবচেয়ে গুরুত্বপূর্ণ হল তারের দড়ির ডিফ্লেকশন অ্যাঙ্গেল, যেটি হল রিল থেকে প্রথম ফিক্সড পুলি পর্যন্ত তারের দড়ির মধ্যবর্তী কোণ।সাধারণভাবে বলতে গেলে, এই বিচ্ছুরণ কোণ 1.5° এর বেশি হওয়া উচিত নয় এবং 0.5° এর কম হওয়া উচিত নয়।কিছু সামান্য পার্থক্য আছে (প্রায় 0.25° বৈচিত্র), কিন্তু এই সাধারণ পরিসংখ্যানটি মনে রাখা ভালো।সর্বোত্তম প্রতিচ্ছবি কোণ লোড, তারের গঠন এবং উত্তোলনের গতির উপরও নির্ভর করে।এই ডিফ্লেকশন অ্যাঙ্গেল নির্দেশ করে যে ড্রাম থেকে পুলি পর্যন্ত প্রতি 10 মিটারের জন্য, তারের দড়ি এবং ড্রামের মধ্যবিন্দুর মধ্যে দূরত্ব 260 মিমি (দুটি ফ্ল্যাঞ্জের মধ্যে 520 মিমি) এর বেশি হওয়া উচিত নয়।9 Q2 ` 2 L!এলবিএস গ্রুভ রিলগুলির জন্য, যদি বিচ্যুতি কোণ প্রস্তাবিত সীমা ছাড়িয়ে যায়, তাহলে অ্যাঙ্গেল কমপেনসেটর নামক একটি বিশেষ দড়ি শিথিল করার জন্য ব্যবহার করা যেতে পারে এবং খাঁজের উপর বাইরের তারের দড়ি বের করে বা মোচড় দিয়ে ক্ষতিগ্রস্ত হতে পারে।
এলবিএস ড্রাম প্রয়োজনীয় পরামিতি
তারের দড়ি বা তারের হাতা ব্যাস
মসৃণ ড্রামের ব্যাস (দড়ির খাঁজের ভিতরের ব্যাস)
দড়ি খাঁজ ড্রাম বাইরের ব্যাস
ড্রাম flanges মধ্যে দৈর্ঘ্য
দড়ি ক্ষমতা
দড়ি খাঁজ ঘূর্ণন (বাম বা ডান)
LBS ড্রাম চামড়া উপাদান প্রয়োজন
অঙ্কন বা অন্যান্য প্রয়োজনীয়তা প্রদান করা হয় কিনা
প্রযুক্তিগত পরামিতি এবং প্রয়োগ:
| না: |
তারের ব্যাস(মিমি): |
ঘূর্ণন দিক |
প্রধান ড্রাম
ব্যাস(মিমি) |
প্রধান ড্রাম দৈর্ঘ্য (মিমি) |
আবেদন |
| 1 |
8 10 13 |
বামহাতে, ডানহাতে |
430 |
763 |
তেল ওয়ার্কওভার রিগ উইঞ্চ,
টোয়িং উইঞ্চ
টাওয়ার কপিকল |
| 2 |
13 18 20 |
বামহাতে, ডানহাতে |
623 |
1144 |
ইঞ্জিনিয়ারিং উইঞ্চ,
লিফটিং উইঞ্চ, ক্রলার ক্রেন |
| 3 |
22 25 26 |
বামহাতে, ডানহাতে |
730 |
1220 |
তেল ওয়ার্কওভার রিগ,
লগিং উইঞ্চ |
| 4 |
18 22 32 |
বামহাতে, ডানহাতে |
670 |
1240 |
ড্রিলিং রিগ উইঞ্চ,
আঁকা |
| 5 |
28 32 36 40 |
বামহাতে, ডানহাতে |
560 |
630 |
ঘোরানো ড্রিলিং রিগ উইঞ্চ,
উত্তোলন সরঞ্জাম |
| 6 |
26 28 32 45 |
বামহাতে, ডানহাতে |
760 1146 |
1970 1765 |
অফশোর ক্রেন,
সামুদ্রিক ক্রেন, মুরিং উইঞ্চ
|
পণ্যের আবেদন:
1. সামুদ্রিক জাহাজের যন্ত্রপাতি: অফশোর অয়েল ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, টোইং উইঞ্চ, অ্যাঙ্কর উইঞ্চ এবং হাইড্রোলজিক্যাল উইঞ্চ
2. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, তেল লগিং ট্রাক উইঞ্চ, তেল ওয়ার্কওভার রিগ, ওয়াইপার, তেল ট্রাক উইঞ্চ ইত্যাদি
3. উত্তোলন যন্ত্রপাতি: ক্রেন, টাওয়ার ক্রেন উইঞ্চ, গ্যান্ট্রি ক্রেন উইঞ্চ, ক্রলার ক্রেন উইঞ্চ, টায়ার ক্রেন উইঞ্চ
4. নির্মাণ যন্ত্রপাতি: নির্মাণ প্রাচীর পরিষ্কার উইঞ্চ, একক ড্রাম উইঞ্চ এবং ডবল ড্রাম উইঞ্চ
5. অন্যান্য নির্মাণ যন্ত্রপাতি: ক্যাবল উইঞ্চ, টাওয়ার ক্রেন, পাইল ড্রাইভার, বৈদ্যুতিক হাইড্রোলিক উইঞ্চ
6. খনির যন্ত্রপাতি: প্রেরণকারী উইঞ্চ, ট্র্যাকশন উইঞ্চ, আনত শ্যাফ্ট উইঞ্চ, ইত্যাদি
Lebus grooves এর বৈশিষ্ট্য
ড্রামের ভিতরে প্রতিটি বৃত্তের LBS খাঁজ সরলরেখার খাঁজ এবং তির্যক দড়ির খাঁজ দিয়ে গঠিত এবং প্রতিটি বৃত্তের সোজা তারের দড়ির খাঁজ এবং তির্যক দড়ির খাঁজের অবস্থান ঠিক একই।যখন মাল্টি-লেয়ার ঘুরার জন্য তারের দড়ি, তির্যক দড়ি খাঁজ স্থির উপরের তারের দড়ি এবং নিম্ন দড়ি ক্রসওভার পয়েন্ট অবস্থান, তির্যক লাইনে উপরের ইস্পাত তারের দড়ির ক্রসওভার।সোজা দড়ির খাঁজে, উপরের ইস্পাত তারের দড়ি সম্পূর্ণরূপে দুটি নিম্ন স্টিলের তারের দড়ি দ্বারা গঠিত খাঁজে পড়ে, দড়িগুলির মধ্যে লাইনের যোগাযোগ তৈরি করে, উপরের এবং নীচের দড়ির মধ্যে যোগাযোগ স্থিতিশীল থাকে, যখন রিটার্ন লাইন, ধাপ ধরে রাখার রিং ড্রামের উভয় প্রান্তে রিটার্ন ফ্ল্যাঞ্জ সহ, তারের দড়ি মসৃণভাবে আরোহণ করতে এবং ফিরে আসার জন্য, পারস্পরিক এক্সট্রুশন দ্বারা সৃষ্ট দড়ির ব্যাধি এড়াতে।তাই তারের দড়ি সুশৃঙ্খল এবং মসৃণভাবে উপরের স্তরে স্থানান্তরিত হয়, মাল্টি-লেয়ার উইন্ডিং উপলব্ধি করুন।
ওভারভিউএরলেবাস খাঁজকাটা
এলবিএস ড্রাম বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য এক ধরণের খাঁজ।ড্রামে এই দড়ির খাঁজের কারণে
বেশিরভাগ পরিধির অংশটি ফ্ল্যাঞ্জের শেষ মুখের সমান্তরাল রাখা হয়, শুধুমাত্র একটি খুব ছোট বিভাগে এবং ফ্ল্যাঞ্জের শেষ মুখের ছেদ,
যাইহোক, বাঁক একটি ঘটনা আছে, এটি "ভাঁজ দড়ি খাঁজ" নামকরণ করা হয়.
বছরের পর বছর ব্যবহারিক ব্যবহার প্রমাণ করেছে যে বিশেষ দড়ির খাঁজ কাঠামো সহ এই ধরণের ড্রাম বহু-স্তর ঘুরানোর দড়ির অসুবিধা ভালভাবে সমাধান করতে পারে।
ডাবল ফোল্ডিং ক্যাবল গ্রুভ সিস্টেম নিশ্চিত করে যে ড্রামের মাল্টি-লেয়ার ওয়াইন্ডিং তারের দড়িটি সম্পূর্ণ মসৃণভাবে ড্রামের মধ্যে টানা এবং ড্রামের বাইরে নিয়ে যাওয়া হয়েছে।
এলবিএস গ্রোভডের সুবিধা
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
