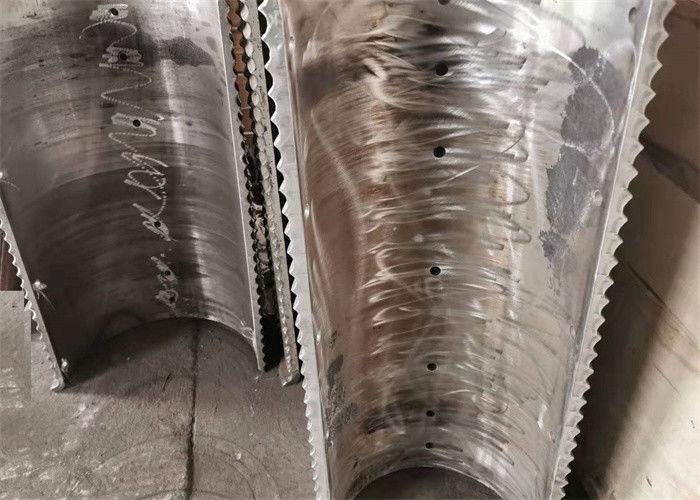

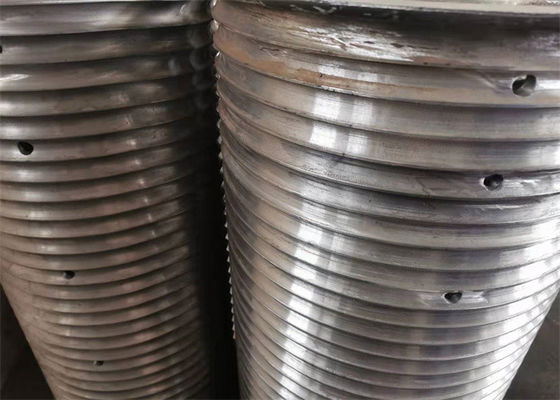

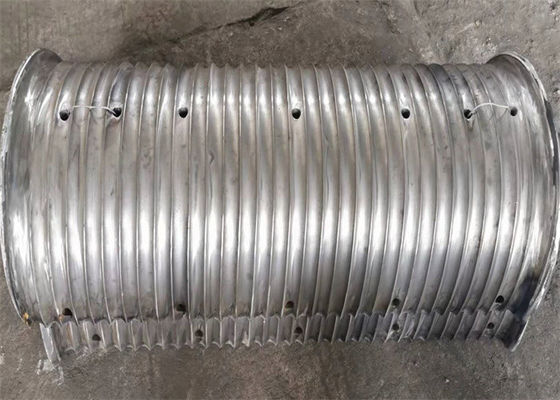

লিফটিং ক্রেন এবং টানা সরঞ্জাম ক্যাবল লিঞ্চ ড্রাম Lebus হাতা সঙ্গে
পণ্যের ভূমিকা
গ্রুভড উইঞ্চ ড্রাম উপাদানঃ কার্বন স্টিল, অ্যালোয় স্টিল, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, উচ্চ-শক্তি স্টিল, ইত্যাদি
উপাদান মানঃ GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেশে তাপমাত্রাঃ -৪০ ডিগ্রি সেলসিয়াস থেকে +৪৫ ডিগ্রি সেলসিয়াস
স্ট্রাউজ পরিবেষ্টন তাপমাত্রাঃ -40 °C থেকে +50 °C
ড্রামের গ্রুভ টাইপঃ স্পাইরাল গ্রুভ বা লেবাস গ্রুভ
ড্রামের ঘূর্ণন দিকঃ বাম হাত বা ডান হাত
প্রক্রিয়াকরণ পদ্ধতিঃ মেশিন কাজ
তারের দড়ি ব্যাসার্ধঃ ৩ এমএম~১০০ এমএম
প্রসেসিং সরঞ্জাম: সিএনসি মেশিনিং সেন্টার
টিইকোনিকালসংক্ষিপ্ত বিবরণ
| পণ্যের নাম |
উত্তোলন ক্রেন এবং টানা সরঞ্জাম ক্যাবল উইঞ্চ ড্রাম |
| ড্রাম পরিমাণ |
একক বা ডাবল |
| ড্রাম ডিজাইন |
এলবিএস গ্রুভ বা স্পাইরাল গ্রুভ |
| উপাদান |
কার্বন স্টেইনলেস এবং খাদ ইস্পাত |
| আকার |
কাস্টমাইজেশন |
| অ্যাপ্লিকেশন পরিসীমা |
নির্মাণ খনির টার্মিনাল অপারেশন |
| পাওয়ার সোর্স |
বৈদ্যুতিক ও জলবাহী |
| রোপ ক্যাপাসিটি |
১০০-৩০০ মিটার |
| |
|
পরামিতি
| না: |
তারের ব্যাসার্ধ ((মিমি) |
টানার শক্তি ((KN) |
ঘূর্ণন দিক |
ড্রাম ব্যাসার্ধ ((মিমি) |
ড্রাম দৈর্ঘ্য ((মিমি) |
| 1 |
৩ থেকে ৮ |
৩-১০ |
বাম হাত, ডান হাত |
>১৬০ |
<১০০০ |
| 2 |
১০-১৬ |
১২ থেকে ২০ |
বাম হাত, ডান হাত |
> ৩২০ |
<১০০০ |
| 3 |
১৮-২৪ বছর |
২০-৮০ |
বাম হাত, ডান হাত |
> ৪৮০ |
<১০০০ |
| 4 |
২৬ থেকে ৩২ |
১০০-১২০ |
বাম হাত, ডান হাত |
> ৬৪০ |
<১০০০ |
| 5 |
৩৪-৪০ |
১৫০-২০০ |
বাম হাত, ডান হাত |
> ৮০০ |
<১০০০ |
| 6 |
৪২-৫০ |
২৪০-৪০০ |
বাম হাত, ডান হাত |
>১০০০ |
<১০০০ |
বৈশিষ্ট্যঃ
1আমাদের পণ্যগুলির কমপ্যাক্ট কাঠামো, হালকা ওজন, নিরাপদ এবং পরিচালনা করা সহজ।
2আমাদের পণ্যগুলি সামুদ্রিক ডেক মেশিন, বন্দর, পেট্রোলিয়াম, ড্রিল মেশিন, ইঞ্জিনিয়ারিং মেশিন, খনি,ভূতাত্ত্বিক অনুসন্ধান ও নির্মাণ যন্ত্রপাতি ইত্যাদি.
3. পণ্যগুলি এপিআই স্পেক 7 কে ′′ড্রিলিং সরঞ্জামগুলির জন্য স্পেসিফিকেশন ′′ অনুসারে ডিজাইন এবং উত্পাদিত হয়।
4. উচ্চ শুরু এবং কাজ দক্ষতা
5. অল্প শব্দ সহ নির্ভরযোগ্য অপারেশন
প্রোডাক্ট স্পেসিফিকেশনঃ
1) তারের দড়ি বা তারের ব্যাসার্ধ (মিমি)
2) প্রধান ড্রাম ব্যাসার্ধ (মিমি)
3) ফ্ল্যাঞ্জের মধ্যে প্রস্থ (মিমি)
4) রিং বা তারের দৈর্ঘ্য
৫) ড্রামের উপাদান এবং প্রয়োজনীয়তা
6) দড়ি বা তারের উপর সর্বাধিক অপারেটিং লোড
7) তারের দড়ি প্রবেশের দিক
৮) কর্ড এন্ট্রি টাইপ
৯) স্থির স্কেভ থেকে দূরত্ব এবং ফ্ল্যাঞ্জগুলির মধ্যে অবস্থান
10) ফ্ল্যাঞ্জের বাইরের ব্যাসার্ধ
প্রক্রিয়াকরণ যন্ত্রপাতি:
সিএনসি মেশিনিং সেন্টার
পণ্যের উপাদানঃ
1কার্বন কাঠামোগত ইস্পাতঃ Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2নিম্ন খাদ উচ্চ শক্তি ইস্পাতঃ Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3স্ট্রাকচারাল স্টীলঃ 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4পলিমার উপাদান, ফাইবার উপাদান এবং পলিয়ামাইড নাইলন উপাদান।
5স্টেইনলেস স্টীল, অ্যালুমিনিয়াম ইত্যাদি
পণ্য উপাদান গ্রাহকের অনুরোধ অনুযায়ী নির্বাচন করা যেতে পারে
অঙ্কন মাত্রা
ড্রাম বৈশিষ্ট্যঃ
প্রসেসিং সরঞ্জামঃ সিএনসি মেশিনিং সেন্টার
গ্রিভের ঘূর্ণন দিকঃ বাম হাত
তারের দড়ি ব্যাসার্ধঃ 3MM ~ 65MM
প্রতিটি স্তর ঘূর্ণনঃ 20.5 ঘূর্ণন
স্তরঃ ৫ স্তর
রোপ গ্রুভের ধরনঃ লেবাস রোপ গ্রুভ
দড়ি সংখ্যা: দুই
পণ্য কাঠামো
গ্রুভ ড্রাম কম্পোজিশন: ড্রাম কোর, ফ্ল্যাঞ্জ, শ্যাফ্ট, ইত্যাদি
প্রক্রিয়াকরণঃ রিং ড্রামস সরাসরি তাদের মধ্যে কাটা grooves সঙ্গে।Winch ড্রামস সঙ্গে flange, LBS groove গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী ড্রাম শরীরের সরাসরি কাটা হয়,ফ্ল্যাঞ্জগুলি হয় ঝালাই করা হয় অথবা স্ক্রু-বোল্ট করা হয়. গ্রিভ জ্যামিতি রিং নির্মাণ, ব্যাসার্ধ এবং দৈর্ঘ্য, এবং অ্যাপ্লিকেশন দ্বারা নির্ধারিত হয়। ড্রাম প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্ট মাত্রা আছে।
পণ্যের প্রয়োগ
1. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন লিঞ্চ, মোরিং লিঞ্চ, ট্র্যাকশন লিঞ্চ, ম্যান-রাইডিং লিঞ্চ, অ্যাঙ্কর লিঞ্চ, হাইড্রোলজিক লিঞ্চ
2ইঞ্জিনিয়ারিং যন্ত্রপাতি: ক্যাবল লিঞ্চ, টাওয়ার ক্রেন, পিলিং মেশিন, হাইড্রোলিক লিঞ্চ
3তেলক্ষেত্র শিল্প: তেল খনন প্লাগ, পেট্রোলিয়াম ট্র্যাক্টর লিফট, পেট্রোলিয়াম ওয়ার্কওভার প্লাগ, ট্রেলার-মাউন্টড পাম্পিং ইউনিট লিঞ্চ, লোগিং লিঞ্চ ইত্যাদি
4. বিল্ডিং মেশিনঃ বিল্ডিং উইপ ওয়াল লিঞ্চ, উইন্ডিং লিফট, উইন্ডলাস
5খনির লিঞ্চঃ ডিসপেশিং লিঞ্চ, প্রপ ট্র্যাকিং লিঞ্চ, ডুবে যাওয়া লিঞ্চ ইত্যাদি
6. ক্রেন যন্ত্রপাতি: ব্রিজ উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন,ক্রুলার ক্রেন লিঞ্চ
লেবাস সিস্টেমটি একটি লিঞ্চ ড্রামের উপর তারের দড়ি রোলিং নিয়ন্ত্রণ করার একটি পদ্ধতি যাতে নিরাপদে রোল করা যেতে পারে এমন স্তরগুলির সংখ্যার কোনও ব্যবহারিক সীমা নেই,লোড এবং গতির অবস্থা বা দড়ি এবং ড্রামের আকার নির্বিশেষে.
প্রয়োজনীয় পরামিতিঃ
- তারের দড়ি ব্যাসার্ধ বা তারের ব্যাসার্ধ ((মিমি)
- অভ্যন্তরীণ ব্যাসার্ধ D1 ((মিমি)
- বাইরের ব্যাসার্ধ D2 ((মিমি)
- ফ্ল্যাঞ্জের মধ্যে প্রস্থ L ((মিমি)
- রোপ ক্যাপাসিটি ((m)
- উপাদানঃ
- ঘূর্ণন দিকঃ বাম বা ডান?
