মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত

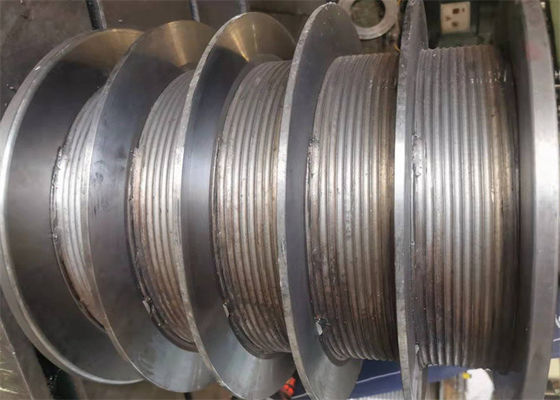

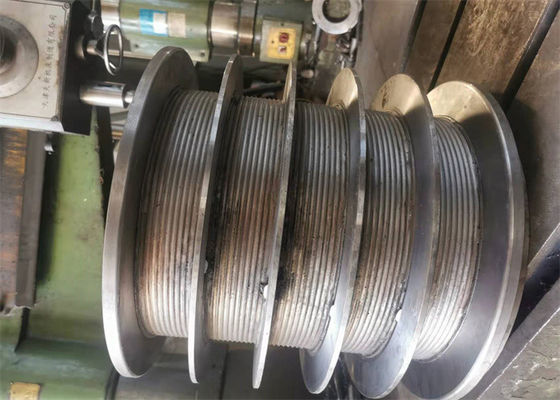

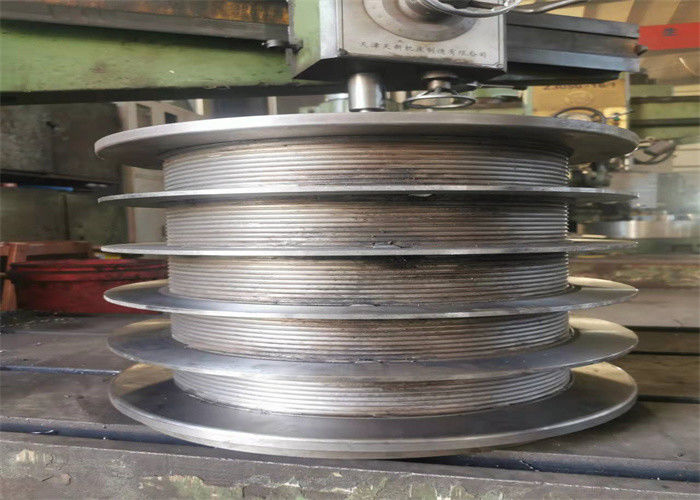

Multi Layer Winding Cable Winch Drum Wire Rope Multiple Lebus Grooved
Multi Layer Winding Cable Winch Drum Wire Rope Multiple Lebus Grooved Multi Layer Winding Cable Winch Drum Wire Rope Multiple Lebus Grooved Multi Layer Winding Cable Winch Drum Wire Rope Multiple Lebus Grooved

বড় ইমেজ :  মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত

পণ্যের বিবরণ:
উৎপত্তি স্থল: শিজিয়াজুয়াং হেবেই চীন
পরিচিতিমুলক নাম: LBS
সাক্ষ্যদান: CCS
মডেল নম্বার: অ-মানক
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড কাঠের কেস রপ্তানি করুন
ডেলিভারি সময়: 15 থেকে 30 কার্যদিবস, অর্ডার পরিমাণ এবং স্পেসিফিকেশনের উপর নির্ভর করে
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 150 সেট
বিস্তারিত পণ্যের বর্ণনা
পণ্যের নাম: একাধিক লেবাস খাঁজকাটা ড্রাম ড্রাম পরিমাণ: চার বা তার বেশি
ড্রাম ডিজাইন: লেবাস খাঁজকাটা উপাদান: Q355B
অ্যাপ্লিকেশন পরিসীমা: উত্তোলন বা কপিকল সনদপত্র: সিসিএস
দড়ি ক্ষমতা: 560 মিমি দড়ি ব্যাস: 25 মিমি
গুণ নিশ্চিত করা: 1 বছর সংযোগ পদ্ধতি: ঢালাই
বিশেষভাবে তুলে ধরা:

মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম

,

তারের দড়ি একাধিক ক্যাবল উইঞ্চ ড্রাম

,

লেবাস গ্রুভড উইঞ্চ ব্যারেল

তারের উইঞ্চের জন্য মাল্টি-লেয়ার উইন্ডিং তারের দড়ি একাধিক লেবাস গ্রুভড ড্রাম



ওভারভিউ

পণ্যের নাম একাধিক লেবাস খাঁজকাটা ড্রাম
ড্রাম পরিমাণ চার বা তার বেশি
ড্রাম ডিজাইন এলবিএস গ্রুভ বা সর্পিল খাঁজ
উপাদান কার্বন স্টেইনলেস এবং খাদ ইস্পাত
আকার কাস্টমাইজেশন
অ্যাপ্লিকেশন পরিসীমা নির্মাণ খনির টার্মিনাল অপারেশন
শক্তির উৎস বৈদ্যুতিক এবং জলবাহী
দড়ি ক্ষমতা 100~300M


আমরা ড্রিলিং রিগসে তারের দড়ির স্পুলিং উন্নত করার প্রয়োজনীয়তা দেখেছি বিভিন্ন পদ্ধতির চেষ্টা করা শুরু করে এবং অবশেষে "LeBus" প্যাটার্ন তৈরি করে যা আজও তারের দড়ির একাধিক স্তর সমানভাবে এবং নির্ভুলভাবে স্পুল করার জন্য ব্যবহৃত সেরা পদ্ধতি।LeBus এখন সমস্ত শিল্পে তার পণ্য সরবরাহ করছে যেগুলিকে দড়ির একাধিক স্তর স্পুল করতে হবে, LeBus এখনও মনে রাখে যে এটি কোথা থেকে শুরু হয়েছিল এবং LeBus Grooving সহ তেলক্ষেত্রকে সমর্থন করার জন্য উপরে এবং তার বাইরে যায় এবং আরও অনেক কিছু।আজ অবধি LeBus এখনও কার্যত বিশ্বের প্রতিটি ড্রিলিং রিগ এবং ওয়ার্কওভার রিগে ব্যবহৃত হয়।.

পণ্য পরিচিতি

খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি

উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...

পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C

স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে

ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ

ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত

প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ

তারের দড়ি ব্যাস: 3 MM~100 MM

প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র



টিপ্রযুক্তিগত পরামিতি
না: তারের ব্যাস(মিমি) পুলিং ফোর্স (কেএন) ঘূর্ণন দিক ড্রাম ব্যাস (মিমি) ড্রাম দৈর্ঘ্য(মিমি)
1 ৩~৮ 3~10 বামহাতে, ডানহাতে >160 <1000
2 10~16 12~20 বামহাতে, ডানহাতে >320 <1000
3 18~24 20~80 বামহাতে, ডানহাতে >480 <1000
4 26~32 100~120 বামহাতে, ডানহাতে >640 <1000
5 34~40 150~200 বামহাতে, ডানহাতে >800 <1000
6 42~50 240~400 বামহাতে, ডানহাতে >1000 <1000



এর কাঠামোগত বিন্দুলেবুসখাঁজ

ড্রিল উইঞ্চের ড্রাম দড়ির খাঁজ ডবল ভাঙা লাইন কাঠামোর রূপ গ্রহণ করে, এবং এর বৈশিষ্ট্যগুলি হল তির্যক দড়ি খাঁজ এবং সোজা দড়ি খাঁজ পর্যায়ক্রমে প্রদর্শিত হয়, এইভাবে ড্রামের পৃষ্ঠে দুটি তির্যক দড়ি খাঁজ এলাকা এবং দুটি সোজা দড়ি খাঁজ এলাকা গঠন করে।তথাকথিত ঝোঁকযুক্ত দড়ির খাঁজ বলতে দড়ির খাঁজ বোঝায় যা ড্রাম বাসের সাথে তির্যকভাবে ছেদ করে এবং সোজা দড়ির খাঁজ বলতে বোঝায় দড়ির খাঁজ যা ড্রাম বাসের সাথে সরাসরি ছেদ করে বা ফ্ল্যাঞ্জের সমান্তরাল।তির্যক শক্তিশালী খাঁজ দড়ির খাঁজের পিচ নিয়ন্ত্রণ করে, যা দড়ির খাঁজের একটি বৃত্তে একটি ছোট অনুপাতের জন্য দায়ী।এর গঠন বিন্দু কার্যকরভাবে এক্সট্রুশন বিকৃতি, পারস্পরিক ঘর্ষণ এবং লোড করার সময় তারের দড়ির প্রাথমিক পরিধানের সমস্যাগুলি উপশম করতে পারে।

লেবাস গ্রুভের প্রক্রিয়াকরণ এবং উত্পাদন সম্পূর্ণরূপে ড্রামে সরাসরি প্রক্রিয়া করা যেতে পারে, এবং দড়ির খাঁজ সহ একটি সেটে তৈরি করা যেতে পারে, এবং একটি বিভক্ত টাইপ তৈরি করা যেতে পারে, ইনস্টল করার সময় মসৃণ ড্রামে মোড়ানো, সংযুক্ত করা হয়। বোল্ট বা ঢালাই মাধ্যমে ড্রাম.ভাঁজ দড়ি খাঁজ ব্যারেল উপাদান কার্বন ইস্পাত, স্টেইনলেস স্টীল, খাদ ইস্পাত, অ্যালুমিনিয়াম বা গ্লাস ফাইবার, ইত্যাদি বিভক্ত করা যেতে পারে। ব্যারেল শীট ঘূর্ণায়মান বা ঢালাই দ্বারা তৈরি করা যেতে পারে।



ডাবল ড্রাম উইঞ্চ

ড্রিলিং প্রযুক্তি এবং পরিবহনের প্রয়োজনীয়তা পূরণের জন্য, উইঞ্চটি সাধারণত একটি মাল্টি-শ্যাফ্ট ড্রাইভ এবং পৃথক পরিবহন হিসাবে ডিজাইন করা হয়, যা কেবল সিস্টেমটিকে জটিল করে তোলে না, তবে ব্যয় এবং ইনস্টলেশন কাজের চাপও বাড়ায়।এই লক্ষ্যে, উইঞ্চের ট্রান্সমিশন স্কিম, পাওয়ার ইনপুট মোড এবং উইঞ্চ ফ্রেমের কাঠামো অগ্রণী কাজ করেছে, আমার কোম্পানি একটি মাল্টি ড্রাম উইঞ্চ ডিজাইন করেছে।উইঞ্চটি মূলত বেস, উইঞ্চ ফ্রেম, রোলার শ্যাফ্ট, স্যান্ড ড্রাম শ্যাফ্ট, শ্যাফ্ট ড্রাইভ বক্স, ডিস্ক ব্রেক, ক্র্যাশ-প্রুফ ক্রাউন ডিভাইস, প্রধান ব্রেক মেকানিজম এবং স্বয়ংক্রিয় ড্রিলার ইত্যাদি এবং ইনপুট শ্যাফ্ট এবং শ্যাফ্টের মধ্যে পাওয়ার শিফ্ট দ্বারা গঠিত। যান্ত্রিক ট্রান্সমিশন, ড্রাইভ শ্যাফ্ট এবং রোলারের মধ্যে স্থানান্তর গ্রহণ করে বায়ুসংক্রান্ত ক্লাচ থেকে শিফট গ্রহণ করে, চারটি অবরুদ্ধ, বিপরীত গিয়ার সহ।সসীম উপাদান সফ্টওয়্যার ড্রাম শ্যাফ্টকে অনুকরণ এবং বিশ্লেষণ করতে এবং এর শক্তি এবং দৃঢ়তা পরীক্ষা করতে ব্যবহৃত হয়েছিল।বিশ্লেষণ এবং পরীক্ষার ফলাফলগুলি দেখায় যে উইঞ্চের ড্রাম এবং ফ্রেমের নকশা যুক্তিসঙ্গত এবং ব্যবহারিক কাজের প্রয়োজনীয়তা পূরণ করে।



বৈশিষ্ট্য:

1. আমাদের পণ্য কমপ্যাক্ট গঠন সুবিধা আছে, হালকা ওজন, নিরাপদ এবং কাজ সহজ.

2. আমাদের পণ্যগুলি সামুদ্রিক ডেক যন্ত্রপাতি, পোতাশ্রয়, পেট্রোলিয়াম, ড্রিল মেশিন, ইঞ্জিনিয়ারিং যন্ত্রপাতি, খনির, ভূতাত্ত্বিক অনুসন্ধান এবং নির্মাণ যন্ত্রপাতি এবং ইত্যাদিতে সাধারণ উত্তোলন, ঢালাই এবং অন্যান্য কাজের জন্য ব্যবহৃত হয়।

3. এপিআই স্পেক 7K "ড্রিলিং ইকুইপমেন্টের জন্য স্পেসিফিকেশন" অনুযায়ী প্রোডাক্ট ডিজাইন ও তৈরি করা হয়।

4. উচ্চ শুরু এবং কাজের দক্ষতা

5. সামান্য শব্দ সঙ্গে নির্ভরযোগ্য অপারেশন



পণ্য বিবরণী:

1) তারের দড়ি বা তারের ব্যাস (মিমি)
2) প্রধান ড্রাম ব্যাস (মিমি)
3) ফ্ল্যাঞ্জের মধ্যে প্রস্থ (মিমি)
4) দড়ি বা তারের দৈর্ঘ্য মিটমাট করা
5) ড্রামের উপাদান এবং প্রয়োজনীয়তা
6) দড়ি বা তারের উপর সর্বাধিক অপারেটিং লোড
7) তারের দড়ি প্রবেশের দিকনির্দেশ
8) দড়ি প্রবেশের ধরন
9) ফিক্সড শেভ থেকে দূরত্ব এবং ফ্ল্যাঞ্জের মধ্যে অবস্থান
10) ফ্ল্যাঞ্জের বাইরের ব্যাস


প্রক্রিয়াকরণ সরঞ্জাম:

সিএনসি মেশিনিং সেন্টার


পণ্য উপাদান:

1. কার্বন কাঠামোগত ইস্পাত: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. নিম্ন খাদ উচ্চ শক্তি ইস্পাত: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3. খাদ কাঠামোগত ইস্পাত: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. পলিমার উপকরণ, ফাইবার উপকরণ এবং পলিমাইড নাইলন উপকরণ।
5. স্টেইনলেস স্টীল উপকরণ, অ্যালুমিনিয়াম উপকরণ, ইত্যাদি
পণ্য উপাদান গ্রাহকের অনুরোধ অনুযায়ী নির্বাচন করা যেতে পারে



অঙ্কন মাত্রা



মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 0



ড্রাম বৈশিষ্ট্য:

প্রসেসিং ইকুইপমেন্ট: CNC মেশিনিং সেন্টার
খাঁজগুলির ঘূর্ণন দিক: বামদিকে
তারের দড়ি ব্যাস: 3 MM~65 MM

প্রতিটি স্তর ল্যাপস: 20.5 ল্যাপ

স্তর: 5 স্তর

দড়ি খাঁজ টাইপ: LEBUS দড়ি খাঁজ

দড়ি সংখ্যা: দুই



পণ্যের কাঠামো

খাঁজ ড্রাম রচনা: ড্রাম কোর, ফ্ল্যাঞ্জ, খাদ, ইত্যাদি

প্রসেসিং: দড়ির ড্রামের সাথে খাঁজগুলি সরাসরি কাটা হয়। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, এলবিএস খাঁজ সরাসরি ড্রামের শরীরে কাটা হয়, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, ফ্ল্যাঞ্জগুলি হয় ঢালাই করা হয় বা স্ক্রু-বোল্ট করা হয়।খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।



পণ্যের আবেদন

1. ড্রিলিং অপারেশন

2. উত্তোলন/সারস

3. অফশোর

4. মাইনিং এবং লগিং



প্রয়োজনীয় পরামিতি:
  • তারের দড়ি ব্যাস বা তারের ব্যাস (মিমি)
  • ভিতরের ব্যাস D1(মিমি)
  • বাইরের ব্যাস D2(মিমি)
  • ফ্ল্যাঞ্জের মধ্যে প্রস্থ L(মিমি)
  • দড়ি ক্ষমতা (মি)
  • উপাদান:
  • ঘূর্ণন দিক: বাম বা ডান?

মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 1মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 2মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 3


মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 4

মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 5

মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 6মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 7মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 8মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 9মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 10মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 11
মাল্টি লেয়ার উইন্ডিং ক্যাবল উইঞ্চ ড্রাম তারের দড়ি একাধিক লেবাস খাঁজযুক্ত 12
