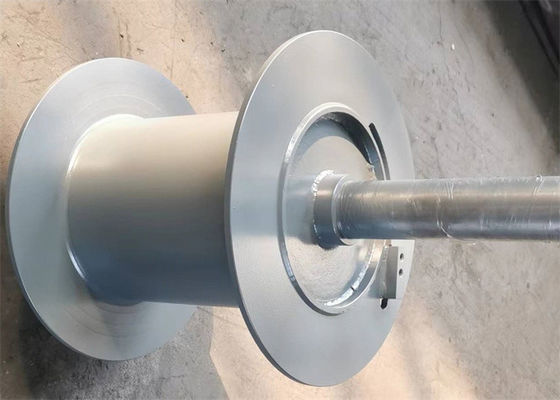

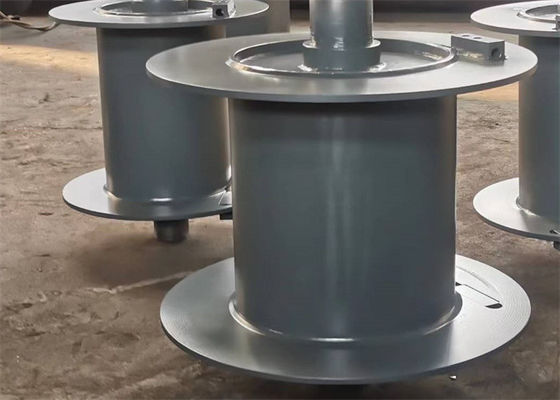

ক্যাবল উইন্ডিং হোস্ট ক্রেন, শিপ বোট অ্যাঙ্কর উইন্ডলাসের জন্য তারের দড়ি উইঞ্চ ড্রাম



উইঞ্চ ড্রামের ভূমিকা প্রধানত মোটরের গতি এবং টর্ককে টাকু দিয়ে তার চারপাশের তারের দড়ির রৈখিক গতিতে স্থানান্তর করা, যাতে বস্তুটিকে উত্তোলন করা যায় এবং নীচে নামানো যায়।
বিভিন্ন উত্পাদন প্রক্রিয়া অনুসারে, উত্তোলনের ড্রামের কাঠামোটি ঢালাই- ঢালাই মিশ্র প্রকার (ঢালাইয়ের জন্য সমর্থনকারী চাকা, ঢালাইয়ের জন্য ড্রাম) এবং ঢালাই প্রকারে বিভক্ত করা যেতে পারে।



ড্রাম ব্যাস তারের দড়ি ব্যাসের 19 গুণ কম নয়।

ড্রাম প্রাচীর তারের দড়ি আবৃত আঁট বল সহ্য করতে পারে;পাশ তারের দড়ি দ্বারা উত্পাদিত পার্শ্বীয় বল সহ্য করতে পারে।

ড্রাম সাইড প্লেট পেরিফেরাল থেকে বাইরেরতম রোল দড়ির মধ্যে দূরত্ব তারের দড়ি ব্যাসের দ্বিগুণের কম নয়।



না:	তারের ব্যাস(মিমি)	পুলিং ফোর্স (কেএন)	ঘূর্ণন দিক	ড্রাম ব্যাস (মিমি)	ড্রাম দৈর্ঘ্য(মিমি)
1	৩~৮	3~10	বামহাতে, ডানহাতে	>160	<1000
2	10~16	12~20	বামহাতে, ডানহাতে	>320	<1000
3	18~24	20~80	বামহাতে, ডানহাতে	>480	<1000
4	26~32	100~120	বামহাতে, ডানহাতে	>640	<1000
5	34~40	150~200	বামহাতে, ডানহাতে	>800	<1000
6	42~50	240~400	বামহাতে, ডানহাতে	>1000	<1000



ক. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ ইত্যাদি
খ, পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলার মাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
গ. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলিক উইঞ্চ ইত্যাদি
dনির্মাণ যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস ইত্যাদি
eপ্রকৌশল যন্ত্রপাতি: ক্যাবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ ইত্যাদি
চমাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-পুলিং উইঞ্চ, সিঙ্কিং উইঞ্চ ইত্যাদি
