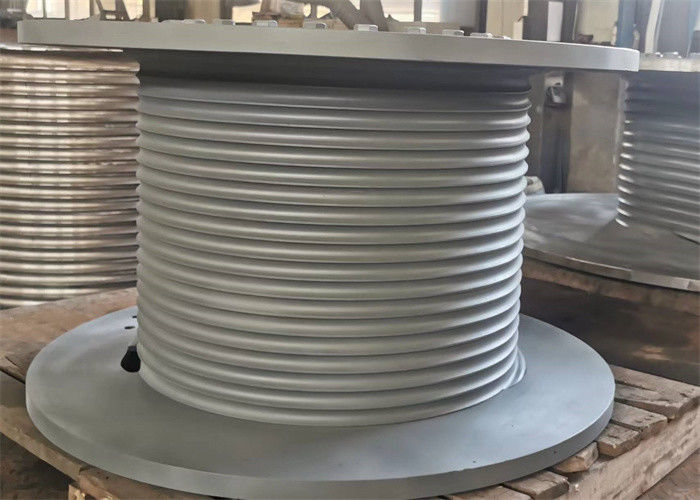

এলবিএস তারের দড়ি/কেবল গ্রুভড ড্রাম ক্রেন হোইওস্ট উত্তোলন সরঞ্জামের জন্য ব্যবহৃত হয়
Lebus Grooved ওভারভিউ
এলবিএস ড্রাম বিদেশ থেকে প্রবর্তিত তারের দড়ির মাল্টি-লেয়ার উইন্ডিংয়ের জন্য এক ধরণের খাঁজ।ড্রামে এই দড়ির খাঁজের কারণে
বেশিরভাগ পরিধির অংশটি ফ্ল্যাঞ্জের শেষ মুখের সমান্তরাল রাখা হয়, শুধুমাত্র একটি খুব ছোট বিভাগে এবং ফ্ল্যাঞ্জের শেষ মুখের ছেদ,
যাইহোক, বাঁক একটি ঘটনা আছে, এটি "ভাঁজ দড়ি খাঁজ" নামকরণ করা হয়.
বছরের পর বছর ব্যবহারিক ব্যবহার প্রমাণ করেছে যে বিশেষ দড়ির খাঁজ কাঠামো সহ এই ধরণের ড্রাম বহু-স্তর ঘুরানোর দড়ির অসুবিধা ভালভাবে সমাধান করতে পারে।
ডাবল ফোল্ডিং ক্যাবল গ্রুভ সিস্টেম নিশ্চিত করে যে ড্রামের মাল্টি-লেয়ার ওয়াইন্ডিং তারের দড়িটি সম্পূর্ণ মসৃণভাবে ড্রামের মধ্যে টানা এবং ড্রামের বাইরে নিয়ে যাওয়া হয়েছে,
এলবিএস গ্রোভড ক্যাবল ড্রামের সুবিধা
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
প্রযুক্তিগত পরামিতি এবং প্রয়োগ
| না: |
তারের ব্যাস(মিমি): |
ঘূর্ণন দিক |
প্রধান ড্রাম
ব্যাস(মিমি) |
প্রধান ড্রাম দৈর্ঘ্য (মিমি) |
আবেদন |
| 1 |
8 10 13 |
বামহাতে, ডানহাতে |
430 |
763 |
তেল ওয়ার্কওভার রিগ উইঞ্চ,
টোয়িং উইঞ্চ
টাওয়ার কপিকল |
| 2 |
13 18 20 |
বামহাতে, ডানহাতে |
623 |
1144 |
ইঞ্জিনিয়ারিং উইঞ্চ,
লিফটিং উইঞ্চ, ক্রলার ক্রেন |
| 3 |
22 25 26 |
বামহাতে, ডানহাতে |
730 |
1220 |
তেল ওয়ার্কওভার রিগ,
লগিং উইঞ্চ |
| 4 |
18 22 32 |
বামহাতে, ডানহাতে |
670 |
1240 |
ড্রিলিং রিগ উইঞ্চ,
আঁকা |
| 5 |
28 32 36 40 |
বামহাতে, ডানহাতে |
560 |
630 |
ঘোরানো ড্রিলিং রিগ উইঞ্চ,
উত্তোলন সরঞ্জাম |
| 6 |
26 28 32 45 |
বামহাতে, ডানহাতে |
760 1146 |
1970 1765 |
অফশোর ক্রেন,
সামুদ্রিক ক্রেন, মুরিং উইঞ্চ
|
পণ্য উপাদান
খাদ ইস্পাত, ঢালাই ইস্পাত, অ্যালুমিনিয়াম, সমস্ত ধরণের উচ্চ-শক্তি ইস্পাত Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, ইত্যাদি
উপাদানের মান: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...
প্রত্যয়িত শ্রেণিবিন্যাস সমিতি: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...
Lebus খাঁজ পরিষেবা শর্তাবলী
1. ড্রামের ফ্ল্যাঞ্জগুলি ড্রামের প্রাচীরের সাথে লম্ব হতে হবে যে কোনও পরিস্থিতিতে, এমনকি লোডের নীচেও৷
2. স্পুলিংয়ের প্রক্রিয়ায় দড়িটিকে অবশ্যই টানতে রাখতে হবে যাতে দড়িটি খাঁজ দেওয়ালের সাথে চূর্ণ হয়ে যায়।যখন স্পুলিং এই শর্তটি পূরণ করতে পারে না, তখন একটি প্রেস রোলার ব্যবহার করা হবে৷ এটি সাধারণত সুপারিশ করা হয় যে দড়ির টান কমপক্ষে 2% ভাঙ্গা উত্তেজনা বা 10% কাজের লোড হওয়া উচিত৷
3. ফ্লিট অ্যাঙ্গেল রেঞ্জ সাধারণত 1.5 ডিগ্রীর বেশি এবং 0.25 ডিগ্রীর কম না হওয়া উচিত।
4. যখন ড্রাম থেকে তারের দড়িটি শেভের চারপাশে যায়, তখন শেভের কেন্দ্রটি ড্রামের কেন্দ্রের উপরে হওয়া উচিত।
5. দড়ি বৃত্তাকার রাখা আবশ্যক, আলগা না, এমনকি সর্বোচ্চ লোড অধীনে.
6. দড়ি বিরোধী ঘূর্ণন গঠন হতে হবে.
7. বিভিন্ন লোড অধীনে দড়ি ব্যাস পরিবর্তন পরিমাপ করুন.
