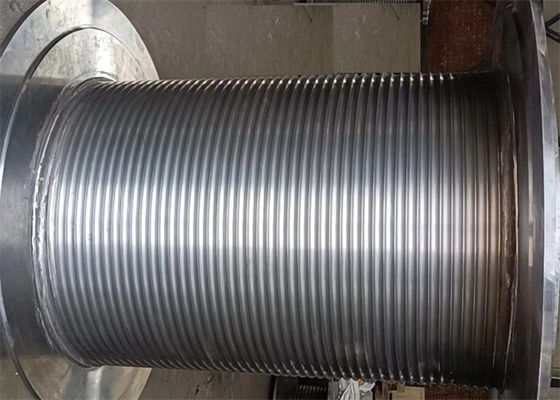

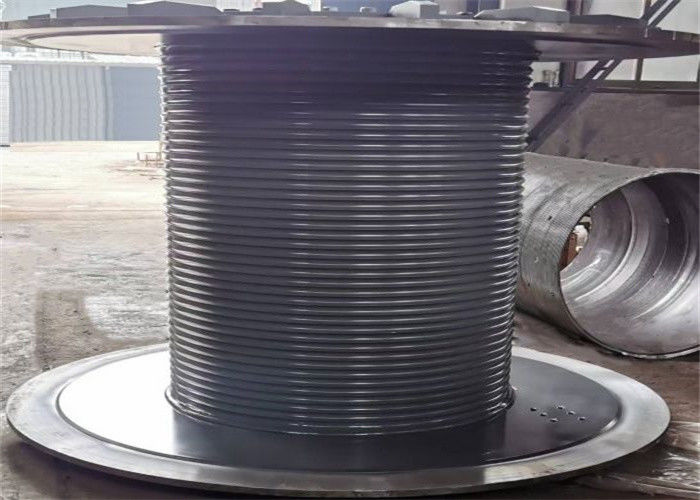

অ-মানক কাস্টমাইজেশন টাওয়ার ক্রেন লেবাস খাঁজ সহ দড়ি ড্রাম উত্তোলন
ওভারভিউ
উইঞ্চ ড্রাম টাওয়ার ক্রেনের একটি গুরুত্বপূর্ণ অংশ।
ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি
আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে
হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়
ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে
ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে
বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.
পণ্য পরিচিতি
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
লেবু দড়ির খাঁজ
সাম্প্রতিক দশকগুলিতে তেল ড্রিলিং উইঞ্চের বিকাশের সাথে, উইঞ্চগুলি আরও বেশি দেখা যায়।ট্রান্সমিশন ফর্ম এবং গঠন ফর্ম বিভিন্ন, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন হয় না.আমাদের কোম্পানী উন্নত LEBUS দড়ি খাঁজ সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসর রয়েছে ছোট, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগটি হবে। ড্রাম দড়ি ঘুরানোর প্রভাবকে প্রভাবিত করে, কারণ এই, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রামের উচ্ছৃঙ্খল দড়ির ঘটনাকে কমাতে বা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রামের জীবনকে দীর্ঘায়িত করবে।
LEBUS GROOVES এর সুবিধা
ডাবল ফোল্ডিং দড়ির খাঁজ তারের দড়িকে মসৃণভাবে ঘুরিয়ে তোলে, প্রতিটি স্তরের মধ্যে সমানভাবে লোড বিতরণ করা হয়, অনুশীলন প্রমাণ করেছে যে এই প্রযুক্তিটি তারের দড়ির পরিষেবা জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে, ডেটা দেখায় যে তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে, তারের কমাতে পারে দড়ি ক্ষতিগ্রস্ত, নিরাপত্তা উন্নত, এবং দড়ি প্রতিস্থাপন ডাউনটাইম জন্য যান্ত্রিক সরঞ্জাম হ্রাস.
টিপ্রযুক্তিগত পরামিতি
| না: |
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রাম দৈর্ঘ্য(মিমি) |
| 1 |
৩~৮ |
3~10 |
বামহাতে, ডানহাতে |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
পণ্য আবেদন:
1. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ
2. পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
3. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ
4. নির্মাণ যন্ত্রপাতি: বিল্ডিং মুছা প্রাচীর উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস
5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-টালিং উইঞ্চ, সিঙ্কিং উইঞ্চ, ইত্যাদি
6. ইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ
অঙ্কন এর রূপরেখা কাঠামো
প্রসেসিং টেকনিক
