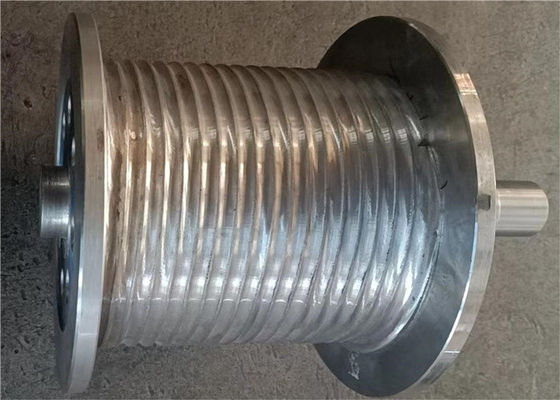

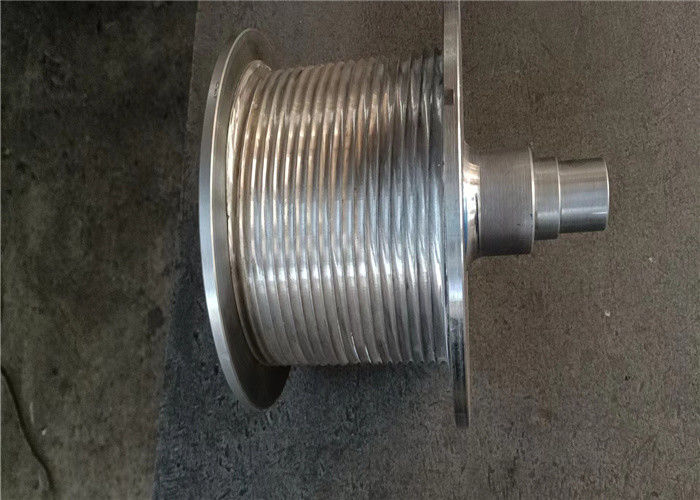

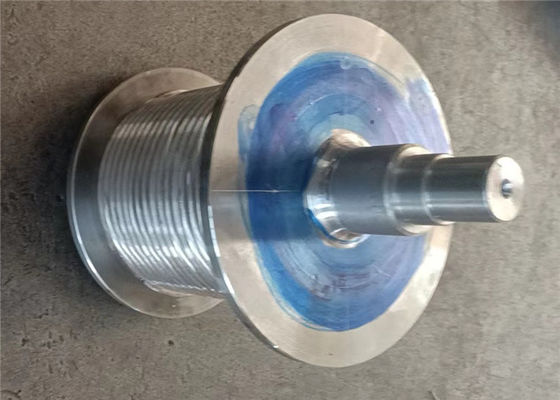

নির্মাণ যন্ত্রপাতি ক্রেনে ব্যবহৃত খাদ সহ কার্বন ইস্পাত লেবাস দড়ি ড্রাম
ওভারভিউ
উইঞ্চ ড্রাম ক্রেনের একটি গুরুত্বপূর্ণ অংশ।
ক্ষত তারের দড়ির এক প্রান্ত দড়ি ক্লিপের মাধ্যমে ড্রাম দড়ি সকেটে স্থির করা হয় এবং অন্য প্রান্তটি
আকাশ গাড়ির গাইড চাকাটি ট্রলি পুলি গ্রুপে প্রবর্তন করা হয়েছে এবং ট্রলি পুলি গ্রুপটি ইনস্টল করা হয়েছে
হুক, কল এবং ড্রিল পাইপ স্ট্রিং দিয়ে সজ্জিত।যখন উইঞ্চ কাজ করে, এটি ক্ষত হয়
ড্রামের ইস্পাতের তারের দড়িটি ড্রামের ইতিবাচক এবং নেতিবাচক ঘূর্ণনের মাধ্যমে দড়িটিকে ঘুরানোর এবং ছেড়ে দেওয়ার ক্রিয়া উপলব্ধি করে
ড্রামটি তারের দড়ির দ্রুত দড়ির টান বহন করে এবং ড্রামের কাঠামোটি অবশ্যই শক্তি পূরণ করতে হবে
বাইরে, কিন্তু তারের দড়ি ঝরঝরেভাবে ঘুর নিশ্চিত করা.
পণ্য পরিচিতি
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
লেবু দড়ির খাঁজ
সাম্প্রতিক দশকে তেল তুরপুন winches উন্নয়নের সঙ্গে, winches আরো প্রদর্শিত হয়. সংক্রমণ ফর্ম এবং গঠন ফর্ম বিভিন্ন, কিন্তু উইঞ্চ ড্রাম এর ঘুর দড়ি নিয়ম পরিবর্তন হয় না, আমাদের কোম্পানি LEBUS দড়ি খাঁজ উন্নত সুস্পষ্ট সুবিধা আছে.LEBUS দড়ি খাঁজ ডাবল লাইন ফর্ম, মাল্টি-স্তর ঘুর জন্য উপযুক্ত, কার্যকরভাবে কমাতে বা ইস্পাত তারের দড়ি ব্যাধি ঘটনা এড়াতে পারেন.ড্রওয়ার্কস ড্রামের ডিজাইন প্রক্রিয়ায়, ড্রওয়ার্কস ড্রামের একটি বড় খোলার পরিসীমা, নীচের ব্যাস নির্বাচন, গাইড ব্লকের অবস্থান, দড়ি সকেটের গঠন, দড়ির খাঁজ ফাঁক, দড়ির খাঁজ সমান্তরাল অংশের সর্পিল কোণ এবং আরোহণ বিভাগকে প্রভাবিত করবে। ড্রাম দড়ি ঘুরানোর প্রভাব, কারণ এটি, উইঞ্চ ড্রামের গঠন এবং বৈশিষ্ট্যগুলির অধ্যয়ন, কমাতে বা তেল ক্ষেত্রের ক্ষেত্র উত্তোলন ড্রাম উচ্ছৃঙ্খল দড়ি ঘটনা এড়াতে সাহায্য করবে, তারের দড়ি এবং ড্রাম জীবন দীর্ঘায়িত ব্যবহার.
এলবিএস গ্রোভডের সুবিধা
এই সিস্টেমটি এখনও তারের দড়ির জীবনকে দীর্ঘায়িত করার জন্য সবচেয়ে কার্যকর এবং নিখুঁত পদ্ধতি।পরীক্ষায় দেখা গেছে যে ওয়্যার দড়ি স্পেসিফিকেশনের সাথে ব্যবহার দড়ির খাঁজের সাথে মেলে, লেবাস ড্রাম তারের দড়ির জীবন 500% এর বেশি দীর্ঘায়িত করতে পারে।
এলবিএস দড়ির খাঁজ লোডকে সমানভাবে স্তরের মধ্যে বিতরণ করে, এবং অনুশীলন প্রমাণ করে যে এটি তারের দড়ির জীবনকে ব্যাপকভাবে দীর্ঘায়িত করে।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
টিপ্রযুক্তিগত পরামিতি
| না: |
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রাম দৈর্ঘ্য(মিমি) |
| 1 |
৩~৮ |
3~10 |
বামহাতে, ডানহাতে |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
প্রয়োজনীয় পরামিতি
- তারের দড়ি ব্যাস বা তারের ব্যাস (মিমি)
- ভিতরের ব্যাস D1(মিমি)
- বাইরের ব্যাস D2(মিমি)
- ফ্ল্যাঞ্জের মধ্যে প্রস্থ L(মিমি)
- দড়ি ক্ষমতা (মি)
- উপাদান:
- ঘূর্ণন দিক: বাম বা ডান
অঙ্কন এর রূপরেখা কাঠামো
প্রসেসিং টেকনিক
