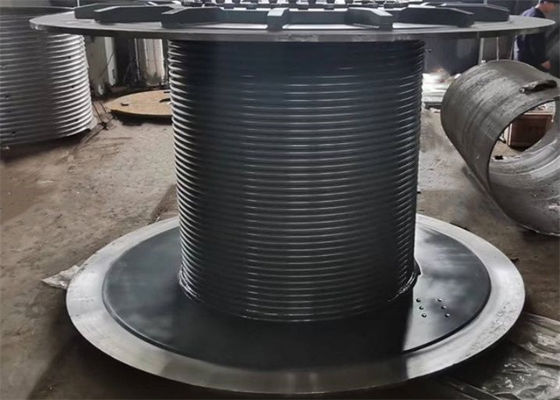

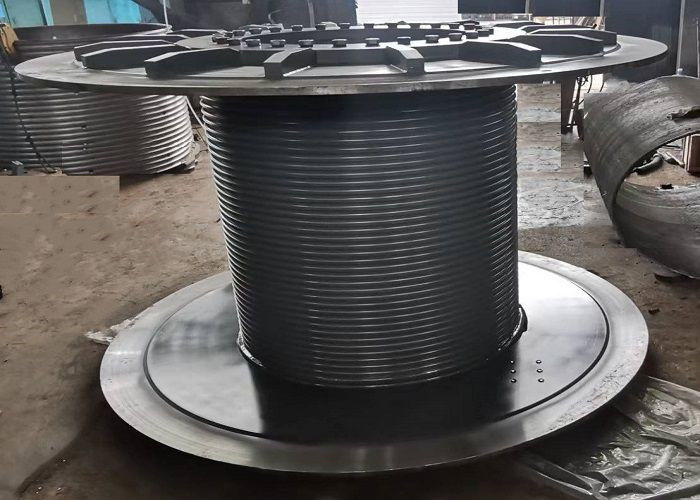

বড় ক্রেন উইঞ্চ ড্রাম Lebus গ্রুভস উইন্ডিং তারের দড়ি স্বয়ংক্রিয় সারি সঙ্গে
ওয়ারভিউ
উইঞ্চ ড্রাম হ'ল ক্রেনের একটি গুরুত্বপূর্ণ অংশ। বাঁকা তারের দড়িটির এক প্রান্ত একটি দড়ি ক্লিপ দিয়ে ড্রাম দড়ি সকেটটিতে এবং অন্য প্রান্তটি স্থির করা হয়।আকাশ গাড়ির গাইড চাকা ট্রলি পলি গ্রুপে চালু করা হয়, এবং ট্রলি পলি গ্রুপ ইনস্টল করা হয়. হুক, কল এবং ড্রিল পাইপ স্ট্রিংস দিয়ে সজ্জিত. যখন লিঞ্চ কাজ করে, এটি ঘূর্ণায়মান হয়।ড্রাম উপর ইস্পাত তারের দড়ি ড্রাম ইতিবাচক এবং নেতিবাচক ঘূর্ণন মাধ্যমে মোড়ানো এবং দড়ি মুক্তির কর্ম উপলব্ধি. ড্রাম তারের দড়ি দ্রুত দড়ি টেনশন বহন করে, এবং ড্রাম কাঠামো শক্তি পূরণ করতে হবে. বাইরের, কিন্তু এছাড়াও তারের দড়ি সুশৃঙ্খল winding নিশ্চিত করতে.
টিইকনিক্যাল প্যারামিটার
| না: |
তারের ব্যাসার্ধ ((মিমি) |
টানার শক্তি ((KN) |
ঘূর্ণন দিক |
ড্রাম ব্যাসার্ধ ((মিমি) |
ড্রাম দৈর্ঘ্য ((মিমি) |
| 1 |
৩ থেকে ৮ |
৩-১০ |
বাম হাত, ডান হাত |
>১৬০ |
<১০০০ |
| 2 |
১০-১৬ |
১২ থেকে ২০ |
বাম হাত, ডান হাত |
> ৩২০ |
<১০০০ |
| 3 |
১৮-২৪ বছর |
২০-৮০ |
বাম হাত, ডান হাত |
> ৪৮০ |
<১০০০ |
| 4 |
২৬ থেকে ৩২ |
১০০-১২০ |
বাম হাত, ডান হাত |
> ৬৪০ |
<১০০০ |
| 5 |
৩৪-৪০ |
১৫০-২০০ |
বাম হাত, ডান হাত |
> ৮০০ |
<১০০০ |
| 6 |
৪২-৫০ |
২৪০-৪০০ |
বাম হাত, ডান হাত |
>১০০০ |
<১০০০ |
পণ্যের ভূমিকা
গ্রুভড উইঞ্চ ড্রাম উপাদানঃ কার্বন স্টিল, অ্যালোয় স্টিল, স্টেইনলেস স্টিল, অ্যালুমিনিয়াম, উচ্চ-শক্তি স্টিল, ইত্যাদি
উপাদান মানঃ GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেশে তাপমাত্রাঃ -৪০ ডিগ্রি সেলসিয়াস থেকে +৪৫ ডিগ্রি সেলসিয়াস
স্ট্রাউজ পরিবেষ্টন তাপমাত্রাঃ -40 °C থেকে +50 °C
ড্রামের গ্রুভ টাইপঃ স্পাইরাল গ্রুভ বা লেবাস গ্রুভ
ড্রামের ঘূর্ণন দিকঃ বাম হাত বা ডান হাত
প্রক্রিয়াকরণ পদ্ধতিঃ মেশিন কাজ
তারের দড়ি ব্যাসার্ধঃ ৩ এমএম~১০০ এমএম
প্রসেসিং সরঞ্জাম: সিএনসি মেশিনিং সেন্টার
এই প্রকল্পের কাঠামোগত দিকলেবুসগর্ত
ড্রিল লিঞ্চের ড্রাম রোপন গ্রুভটি ডাবল ভাঙা লাইন কাঠামোর আকার গ্রহণ করে এবং এর বৈশিষ্ট্যগুলি হ'ল ডায়াগনাল রোপন গ্রুভ এবং সোজা রোপন গ্রুভ বিকল্পভাবে উপস্থিত হয়,এইভাবে ড্রাম পৃষ্ঠের উপর দুটি তির্যক দড়ি রোল এলাকা এবং দুটি সোজা দড়ি রোল এলাকা গঠন. তথাকথিত কমন দড়ি গ্রুভ দড়ি গ্রুভকে বোঝায় যা ড্রাম বাসটির সাথে তির্যকভাবে ছেদ করে,এবং সোজা দড়ি গ্রুভটি দড়ি গ্রুভকে বোঝায় যা ড্রাম বাসের সাথে সরাসরি ছেদ করে বা ফ্ল্যাঞ্জের সমান্তরাল হয়ডায়াগোনাল স্ট্রং গ্রুভ দড়ি গ্রুভের পিচ নিয়ন্ত্রণ করে, যা দড়ি গ্রুভের একটি বৃত্তের একটি ছোট অনুপাতের জন্য দায়ী।এর কাঠামো পয়েন্ট কার্যকরভাবে এক্সট্রুশন বিকৃতি সমস্যা হ্রাস করতে পারেন, পারস্পরিক ঘর্ষণ এবং লোডিং চলাকালীন তারের দড়ি প্রারম্ভিক পরিধান।
লেবুস গ্রুভের প্রক্রিয়াকরণ এবং উত্পাদন সরাসরি পুরো ড্রামের উপর প্রক্রিয়া করা যেতে পারে, এবং এছাড়াও দড়ি গ্রুভের সাথে একটি সেট তৈরি করা যেতে পারে, এবং একটি বিভক্ত টাইপ তৈরি করা যেতে পারে,ইনস্টল করার সময় মসৃণ ড্রামের মধ্যে আবৃত, বোল্ট বা ldালাইয়ের মাধ্যমে ড্রামের সাথে সংযুক্ত। ভাঁজ কর্ড রোল ব্যারেলের উপাদানটি কার্বন স্টিল, স্টেইনলেস স্টিল, খাদ স্টিল, অ্যালুমিনিয়াম বা কাঁচের ফাইবার ইত্যাদিতে বিভক্ত করা যেতে পারেব্যারেল শীট রোলিং বা casting দ্বারা তৈরি করা যেতে পারে.
পণ্যের ব্যবহারঃ
1. ক্রেন যন্ত্রপাতি: ব্রিজ উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন,ক্রুলার ক্রেন লিঞ্চ
2. পেট্রোলিয়াম শিল্প: পেট্রোলিয়াম ড্রিলিং প্লাগ, পেট্রোলিয়াম ট্র্যাক্টর লিফট, পেট্রোলিয়াম ওয়ার্কওভার প্লাগ, ট্রেলার-মাউন্টড পাম্পিং ইউনিট লিঞ্চ, লোগিং লিঞ্চ ইত্যাদি
3. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন লিঞ্চ, মোরিং লিঞ্চ, ট্র্যাকশন লিঞ্চ, ম্যান-রাইডিং লিঞ্চ, অ্যাঙ্কর লিঞ্চ, হাইড্রোলজিক লিঞ্চ
4নির্মাণ যন্ত্রপাতিঃ বিল্ডিং উইপ ওয়াল লিঞ্চ, উইন্ডিং লিফট, উইন্ডলাস
5খনির লিঞ্চঃ ডিসপেশিং লিঞ্চ, প্রপ ট্র্যাকিং লিঞ্চ, ডুবে যাওয়া লিঞ্চ ইত্যাদি
6ইঞ্জিনিয়ারিং যন্ত্রপাতি: ক্যাবল লিঞ্চ, টাওয়ার ক্রেন, পিলিং মেশিন, হাইড্রোলিক লিঞ্চ
অঙ্কন কাঠামোর রূপরেখা
