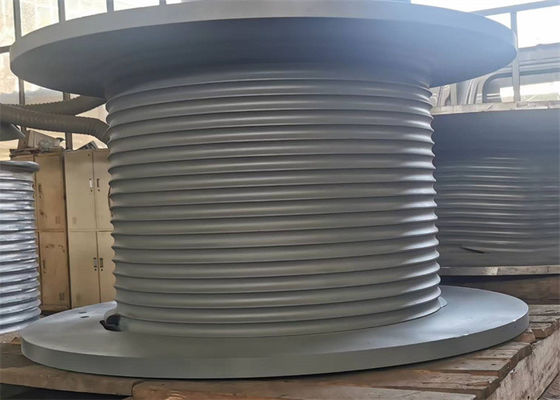

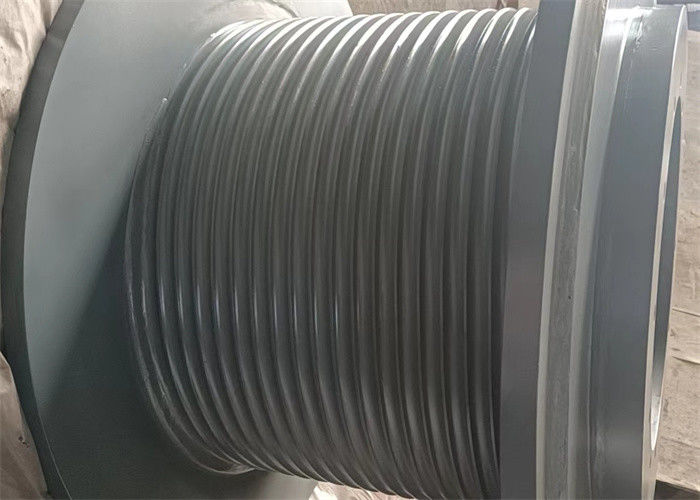

LEBUS দড়ি খাঁজ সহ হেভি ডিউটি 35T ক্ষমতার ক্রেন উইঞ্চ ড্রাম
পণ্য পরিচিতি
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
গঠন প্রকার
খাঁজ সহ উইঞ্চ ড্রামের প্রধানত নিম্নলিখিত তিন ধরণের কাঠামো রয়েছে:
1. স্প্লিসিং টাইপ।এই কাঠামোতে, দড়ির খাঁজ বডিটি প্রথমে টাইলের 4 টুকরো তৈরি করা হয় এবং তারপরে 4 টুকরো টালির খাঁজ এবং হালকা ড্রাম বডিকে একত্রিত করে ঝালাই করা হয়।
2. অবিচ্ছেদ্য, দড়ি খাঁজ সরাসরি ড্রাম শরীরের উপর অবস্থিত, দড়ি খাঁজ এবং এক হিসাবে ড্রাম শরীরের.
3. প্লাগ ওয়েল্ডিং টাইপ, একটি সিলিন্ডার বডিতে দড়ির খাঁজ তৈরি করুন এবং তারপর টাইলসের 2 টুকরো করে কেটে নিন এবং ড্রাম বডিতে প্লাগ ওয়েল্ডিং করুন।
পণ্যের কাঠামো
খাঁজ ড্রাম রচনা: ড্রাম কোর, ফ্ল্যাঞ্জ, খাদ, ইত্যাদি।
প্রসেসিং: দড়ির ড্রামের সাথে খাঁজগুলি সরাসরি কাটা হয়। ফ্ল্যাঞ্জ সহ উইঞ্চ ড্রাম, এলবিএস খাঁজ সরাসরি ড্রামের শরীরে কাটা হয়, গ্রাহকদের প্রয়োজনীয়তা অনুসারে, ফ্ল্যাঞ্জগুলি হয় ঢালাই করা হয় বা স্ক্রু-বোল্ট করা হয়।খাঁজ জ্যামিতি দড়ি নির্মাণ, ব্যাস এবং দৈর্ঘ্য এবং প্রয়োগ দ্বারা নির্ধারিত হয়।ড্রামের প্রকৃত অপারেটিং অবস্থার জন্য প্রয়োজনীয় মাউন্টিং মাত্রা রয়েছে।
পণ্যসুবিধা:
এলবিএস গ্রুভড ড্রাম, তারের দড়ি স্পুলিংয়ের সমস্যা সমাধান করেছে।
সাধারণ কর্ডলেস গ্রুভ (মসৃণ) ড্রাম এবং হেলিকাল রোপ গ্রুভ ড্রামের সাথে তুলনা করে, মাল্টি-লেয়ার ওয়্যার রোপ স্পুলিংয়ের ক্ষেত্রে এলবিএস দড়ির খাঁজের সুস্পষ্ট সুবিধা রয়েছে, এলবিএস বিশেষ খাঁজ সিস্টেম তারের দড়ির স্পুলিংকে মসৃণ করে তোলে এবং প্রতিটি স্তরের লোড সমানভাবে বিতরণ করা হয়। , দড়ির পরিষেবা জীবন প্রসারিত করে, তারের দড়ির ক্ষতি হ্রাস করে, সরঞ্জামগুলির অপারেশনের সুরক্ষা উন্নত করে এবং দড়ি পরিবর্তনের জন্য যান্ত্রিক সরঞ্জাম বন্ধ করার সমস্যা হ্রাস করে।
টিপ্রযুক্তিগত পরামিতি
| না: |
তারের ব্যাস(মিমি) |
পুলিং ফোর্স (কেএন) |
ঘূর্ণন দিক |
ড্রাম ব্যাস (মিমি) |
ড্রাম দৈর্ঘ্য(মিমি) |
| 1 |
৩~৮ |
৩~১০ |
বামহাতে, ডানহাতে |
>160 |
<1000 |
| 2 |
10~16 |
12~20 |
বামহাতে, ডানহাতে |
>320 |
<1000 |
| 3 |
18~24 |
20~80 |
বামহাতে, ডানহাতে |
>480 |
<1000 |
| 4 |
26~32 |
100~120 |
বামহাতে, ডানহাতে |
>640 |
<1000 |
| 5 |
34~40 |
150~200 |
বামহাতে, ডানহাতে |
>800 |
<1000 |
| 6 |
42~50 |
240~400 |
বামহাতে, ডানহাতে |
>1000 |
<1000 |
পণ্য আবেদন:
ক. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ ইত্যাদি
খ, পেট্রোলিয়াম শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলার মাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
গ. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলিক উইঞ্চ ইত্যাদি
dনির্মাণ যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস ইত্যাদি
eইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ ইত্যাদি
চমাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-পুলিং উইঞ্চ, সিঙ্কিং উইঞ্চ ইত্যাদি
অঙ্কন এর রূপরেখা কাঠামো
প্রসেসিং টেকনিক
