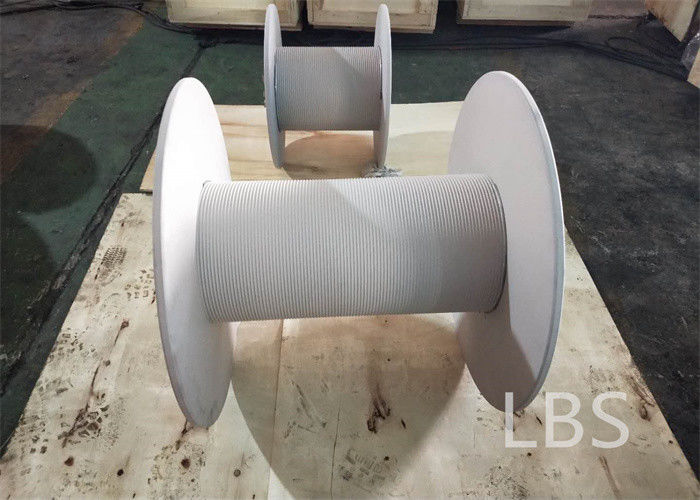

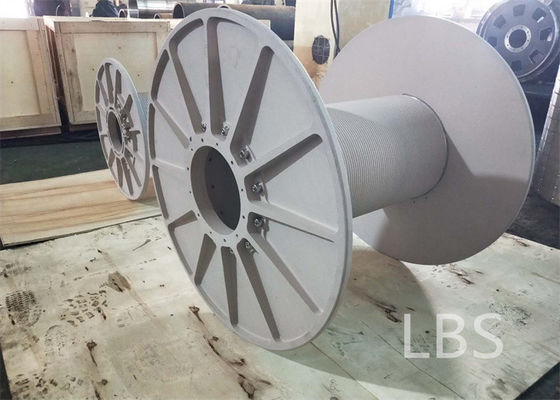

টাওয়ার ক্রেন সরঞ্জাম 12 মিমি ডিআইএ তারের দড়ি এলবিএস গ্রুভড উইঞ্চ ড্রাম
একটি মৌলিক বর্ণনা
টাওয়ার ক্রেনকে টাওয়ার ক্রেন বলা হয়, যা টাওয়ার ক্রেন নামেও পরিচিত, পশ্চিম ইউরোপে উদ্ভূত।একটি সুউচ্চ টাওয়ারের উপরে বসানো অস্ত্র সহ একটি ঘূর্ণমান ক্রেন।বৃহৎ কাজের স্থান প্রধানত উপকরণ উল্লম্ব এবং অনুভূমিক পরিবহণ এবং বিল্ডিং নির্মাণে বিল্ডিং উপাদানগুলির ইনস্টলেশনের জন্য ব্যবহৃত হয়।এটি ধাতব কাঠামো, কাজের প্রক্রিয়া এবং বৈদ্যুতিক সিস্টেমের সমন্বয়ে গঠিত।ধাতব কাঠামোতে টাওয়ার বডি, বুম এবং বেস রয়েছে।কাজের প্রক্রিয়াটির চারটি অংশ রয়েছে: উত্তোলন, লাফিং, বাঁক এবং হাঁটা।বৈদ্যুতিক ব্যবস্থার মধ্যে রয়েছে মোটর, কন্ট্রোলার, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, কানেক্টিং সার্কিট, সিগন্যাল এবং লাইটিং ডিভাইস ইত্যাদি
| মৌলিক তথ্য |
| আমি |
টাওয়ার কপিকল |
| উপনাম |
টাওয়ার উত্তোলন |
| মূল |
পশ্চিম ইউরোপ |
| ব্যবহার |
নির্মাণে উপকরণের উল্লম্ব এবং অনুভূমিক পরিবহণ |
| শ্রেণীবিভাগ |
আপার রোটারি টাওয়ার এবং লোটার রোটারি টাওয়ার |
ওভারভিউ
খাঁজযুক্ত উইঞ্চ ড্রাম উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, উচ্চ-শক্তি ইস্পাত, ইত্যাদি
উপাদান মান: GB, AISI, ASME, ASTM, JIS, DIN, ...
পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +45 ° C
স্ট্রোজ পরিবেষ্টিত তাপমাত্রা: -40 ° C থেকে +50 ° সে
ড্রামের খাঁজের ধরন: সর্পিল খাঁজ বা লেবাস খাঁজ
ড্রামের ঘূর্ণন দিক: বামহাত বা ডানহাত
প্রক্রিয়াকরণ পদ্ধতি: মেশিনের কাজ
তারের দড়ি ব্যাস: 3 MM~100 MM
প্রক্রিয়াকরণ সরঞ্জাম: CNC মেশিনিং কেন্দ্র
পণ্যের তথ্য
| |
| উত্তোলনের গতি |
0.95-1.27 মি/সেকেন্ড |
| গতি ঘোরান |
720-960 r/min |
| দড়ি ব্যাস |
3-30 মিমি |
| স্লিং টাইপ |
তার |
| দিক ঘূর্ণন |
বাম বা ডান |
| আবেদন |
উত্তোলন |
| প্যারামিটার |
ডিজাইন করা যেতে পারে |
| আবেদন |
খনির, তেল তুরপুন, বা কয়লা খনি |
| ড্রাম ব্যাস |
900 মিমি |
| ড্রাম প্রস্থ |
600 মিমি |
সুবিধাদি :
লেবুস ড্রামের একটি বিশেষ কী রয়েছে, এটি রিলের শেষ প্রান্তের ফ্ল্যাঞ্জ (শেষ সন্নিবেশ) এবং এক্সটেনশন টুকরোগুলির নীচে ডিজাইন করা হয়েছে, তারা তারের দড়িকে প্রথম স্তর থেকে দ্বিতীয় স্তরে মসৃণভাবে গাইড করে।
লেবাস খাঁজ লোডকে স্তরগুলির মধ্যে সমানভাবে বিতরণ করে এবং অনুশীলন প্রমাণ করে যে তারের দড়ির পরিষেবা জীবন অনেক দীর্ঘায়িত হয়।প্রকৃতপক্ষে, পরীক্ষার পৃষ্ঠটি তারের দড়ির জীবনকে 500% এর বেশি প্রসারিত করতে পারে।তারের দড়ির ক্ষতি কমানো নিরাপত্তা বাড়ায় এবং মেশিন ডাউনটাইম কমায়।
প্রক্রিয়াকরণের ধরন:
Lebus খাঁজকাটা ড্রাম
খাঁজটি সরাসরি ড্রামের দেহে কাটা হয়। (গ্রাহকের প্রয়োজনীয়তা অনুসারে।
ফ্ল্যাঞ্জগুলি হয় ঢালাই করা হয় বা স্ক্রু-বোল্ট করা হয়।)
স্প্লিট-লেবাস খাঁজকাটা হাতা (শেল)
পুরো লেবাস গ্রুভড ড্রামটি উপরের এবং নীচের অংশে বিভক্ত, যেটিকে আমরা লেবাস স্প্লিট-স্লিভস বলি।হাতা একটি মসৃণ ড্রাম বা হেলিকাল ড্রাম পাওয়া যায়.
এলবিএসডি সিরিজ গ্রুভড ড্রাম:
আকার সম্পর্কে:
আমরা সব আকারের ড্রাম তৈরি করতে পারি।এখন থেকে, আমরা 50 মিমি থেকে 2000 মিমি ব্যাসের ড্রামগুলি শেষ করেছি।এবং এর দৈর্ঘ্য পরিসীমা থেকে
100 মিমি থেকে 2000 মিমি।
ড্রামের কিছু পরামিতি:
| দড়ি ব্যাস (মিমি) |
5 12 24 32 42 58 |
| খাঁজযুক্ত ড্রাম ব্যাস (মিমি) |
80 150 300 500 800 1100 |
| ফ্ল্যাঞ্জের মধ্যে প্রস্থফ্ল্যাঞ্জ (মিমি) |
150 280 300 460 750 1000 |
| ঘূর্ণন দিক |
LRRLLR |
| স্তরের সংখ্যা |
3 2 4 6 8 8 |
| দড়ি ক্ষমতা (মি) |
18 19 43 127 360 1800 |
আমাদের যন্ত্রপাতি
আমাদের কারখানায় কাস্টিং, ফোরজিং, গিয়ার প্রসেসিং, শীট মেটাল স্ট্যাম্পিং, রিভেটিং, তাপ চিকিত্সা এবং যান্ত্রিক প্রক্রিয়াকরণের মতো 2000 টিরও বেশি সেট উন্নত সরঞ্জাম রয়েছে।সাম্প্রতিক বছরগুলিতে, জার্মানি CW1000 মেশিনিং সেন্টার, CNC চার অক্ষ, পাঁচ অক্ষ সংযোগ মেশিনিং কেন্দ্র, CNC পাঞ্চ, বড় CNC হবিং গিয়ার গ্রাইন্ডিং মেশিন, বড় CNC ফ্লোর বোরিং এবং মিলিং মেশিন, ভ্যাকুয়াম ইলেক্ট্রন বিম ওয়েল্ডিং, CNC ওয়েল্ডিং রোবট এবং 80 রোল মেশিন। এবং অন্যান্য উন্নত প্রক্রিয়াকরণ সরঞ্জাম।
