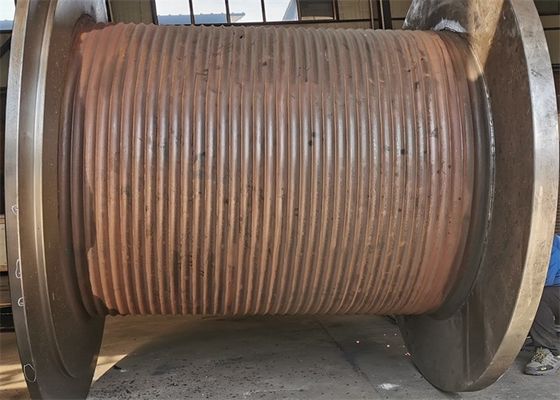

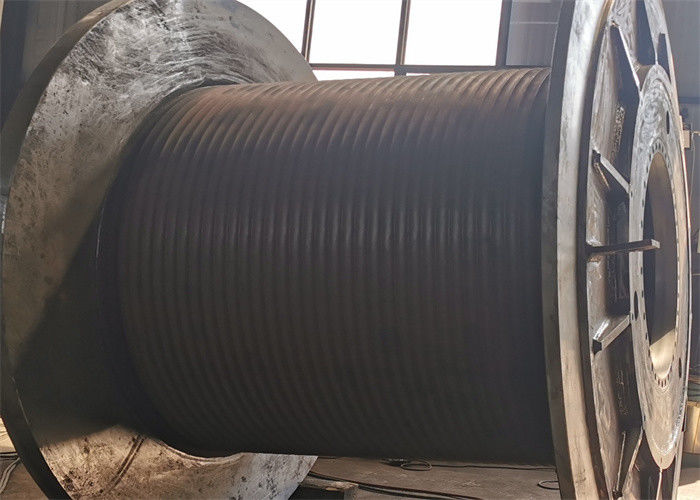

অয়েলফিল্ড উইঞ্চের জন্য সুপার বড় 5000 মিমি ব্যাস লেবাস গ্রুভড উইঞ্চ ড্রাম
পণ্য পরিচিতি
উইঞ্চ, যা হোস্ট নামেও পরিচিত, একটি ছোট এবং হালকা উত্তোলন সরঞ্জাম যা ভারী বস্তু উত্তোলন বা টানতে একটি ঘুরার তারের দড়ি বা চেইন সহ।
ড্রামটি উইঞ্চ সিস্টেমের সবচেয়ে গুরুত্বপূর্ণ অংশ, আমাদের কোম্পানি লেবুস গ্রুভড ড্রাম উৎপাদনে বিশেষজ্ঞ, লেবুস খাঁজ কার্যকরভাবে মাল্টি-লেয়ার উইন্ডিং দড়ির সমস্যা সমাধান করতে পারে, দড়ি কামড়ানোর ঘটনা এড়াতে পারে, দড়িটিকে ব্যাপকভাবে বাঁচাতে পারে , কাজের দক্ষতা উন্নত.
লেবাস সিস্টেম হল একটি উইঞ্চ ড্রামে তারের দড়ির স্পুলিং নিয়ন্ত্রণ করার একটি পদ্ধতি যাতে লোড এবং গতির অবস্থার তীব্রতা বা দড়ির আকার নির্বিশেষে নিরাপত্তার সাথে স্পুল করা যেতে পারে এমন স্তরগুলির সংখ্যার কোনও ব্যবহারিক সীমা নেই। এবং ড্রাম
পণ্যের নাম |
তারের উইঞ্চ ড্রাম |
ড্রাম পরিমাণ |
একক বা দৈত্ব |
ড্রাম ডিজাইন |
এলবিএস গ্রুভ বা সর্পিল খাঁজ |
উপাদান |
কার্বন স্টেইনলেস এবং খাদ ইস্পাত |
আকার |
কাস্টমাইজেশন |
অ্যাপ্লিকেশন পরিসীমা |
নির্মাণ খনির টার্মিনাল অপারেশন |
শক্তির উৎস |
বৈদ্যুতিক এবং জলবাহী |
দড়ি ক্ষমতা |
100~300M |
পণ্যের কাঠামো
কাঠামোগত উপাদান
ড্রাম, ড্রাম শ্যাফ্ট সমাবেশ, যা উইঞ্চের মূল উপাদান।
ব্রেকিং মেকানিজম, যান্ত্রিক ব্রেক এবং ওয়াটার ব্রেক (ইলেক্ট্রোম্যাগনেটিক ব্রেক) সহ।
বিড়ালের মাথা এবং বিড়ালের মাথার খাদ সমাবেশ, আলগা তারের ফিতে শক্ত করার জন্য ব্যবহৃত হয়, ভারী বস্তু উত্তোলন করা হয়;ভারী রিগ উইঞ্চে মূল ব্যারেল নিষ্কাশনের জন্য একটি বেলিং ড্রামও রয়েছে।
ট্রান্সমিশন সিস্টেম, ট্রান্সমিশন শ্যাফ্ট এবং ড্রাম শ্যাফ্ট, ক্যাট হেড শ্যাফ্ট ছাড়াও অভ্যন্তরীণ পরিবর্তনশীল গতির উইঞ্চের জন্য শক্তির প্রবর্তন এবং বন্টন এবং গতি স্থানান্তর, তবে চেইন, গিয়ার, শ্যাফটিং অংশ এবং টার্নটেবল মধ্যবর্তী ট্রান্সমিশন শ্যাফ্ট সহ।
দাঁত, দাঁত, বায়ুসংক্রান্ত ক্লাচ, ড্রিলার কনসোল, কন্ট্রোল ভালভ যন্ত্রাংশ ইত্যাদি সহ কন্ট্রোল সিস্টেম রিগ কন্ট্রোল সিস্টেমের একটি অবিচ্ছেদ্য অংশ।
মাখন তৈলাক্তকরণ, ড্রিপ লুব্রিকেশন এবং সিল ড্রাইভ, স্প্ল্যাশ বা জোরপূর্বক তৈলাক্তকরণ সহ তৈলাক্তকরণ ব্যবস্থা।
একটি ঢালাই ফ্রেম বা শেল ফ্রেম সহ একটি সমর্থন সিস্টেম।
পণ্যের আবেদন
1. অফশোর সামুদ্রিক যন্ত্রপাতি: অফশোর পেট্রোলিয়াম ক্রেন উইঞ্চ, মুরিং উইঞ্চ, ট্র্যাকশন উইঞ্চ, ম্যান-রাইডিং উইঞ্চ, অ্যাঙ্কর উইঞ্চ, হাইড্রোলজিক উইঞ্চ
2. ইঞ্জিনিয়ারিং যন্ত্রপাতি: কেবল উইঞ্চ, টাওয়ার ক্রেন, পাইলিং মেশিন, হাইড্রোলিক উইঞ্চ
3. তেল ক্ষেত্র শিল্প: তেল ড্রিলিং রিগ, পেট্রোলিয়াম ট্র্যাক্টর উত্তোলন, পেট্রোলিয়াম ওয়ার্কওভার রিগ, ট্রেলারমাউন্ট করা পাম্পিং ইউনিট উইঞ্চ, লগিং উইঞ্চ ইত্যাদি
4. বিল্ডিং যন্ত্রপাতি: বিল্ডিং ওয়াইপ ওয়াল উইঞ্চ, উইন্ডিং হোস্ট, উইন্ডলাস
5. মাইনিং উইঞ্চ: ডিসপ্যাচিং উইঞ্চ, প্রপ-টালিং উইঞ্চ, সিঙ্কিং উইঞ্চ, ইত্যাদি
6. ক্রেন যন্ত্রপাতি: সেতু উত্তোলন মেশিন, টাওয়ার ক্রেন, গ্যান্ট্রি ক্রেন, ক্রলার ক্রেন উইঞ্চ
উৎপাদনের জন্য প্রয়োজনীয় পরামিতি
তারের দড়ি ব্যাস বা তারের ব্যাস (মিমি)
ভিতরের ব্যাস D1(মিমি)
বাইরের ব্যাস D2(মিমি)
ফ্ল্যাঞ্জের মধ্যে প্রস্থ L(মিমি)
দড়ি ক্ষমতা (মি)
উপাদান:
ঘূর্ণন দিক: বাম বা ডান
